Ein Überblick über Schweizer Drehmaschinen für Maschinisten und Bediener

Schweizer Drehmaschinen fungieren als CNC-Bearbeitungssysteme und sind in modernen Fertigungsbetrieben unverzichtbar. Sie fertigen komplexe Materialien mit Genauigkeit und Präzision. Kein Wunder also, dass sie in der Automobil- und Elektronikindustrie sehr gefragt sind.

In diesem Artikel werden wir einige grundlegende Aspekte der Schweizer Drehmaschine im modernen Bearbeitungsumfeld untersuchen:

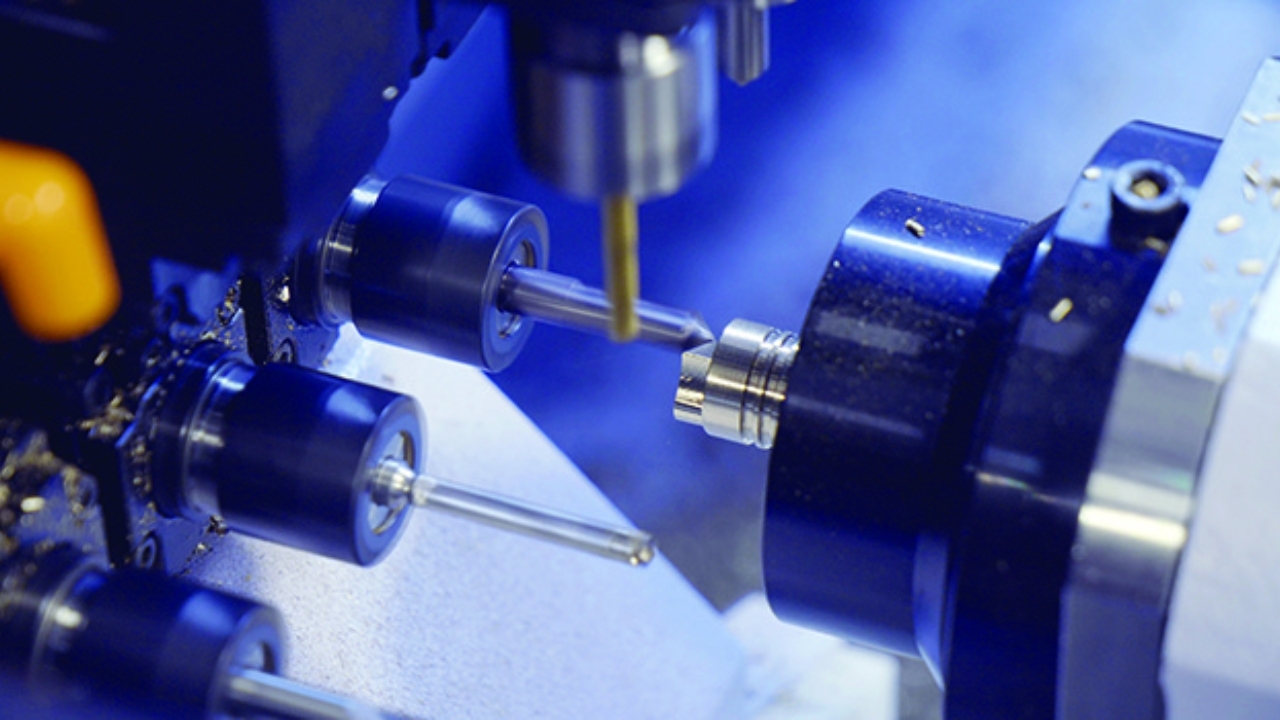

Was ist eine Schweizer Drehbank?

Eine Schweizer Drehbank ist eine Art CNC-Drehmaschine Das Verfahren fertigt kleine, komplexe Teile mit bemerkenswerter Präzision. Es handelt sich um ein Präzisionsbearbeitungswerkzeug, das ursprünglich für die Schweizer Uhrmacherei entwickelt wurde. Heute findet es Eingang in verschiedene Branchen, darunter die Automobilindustrie, die Luft- und Raumfahrt, die Medizintechnik und die Elektronik.

Neben der gebotenen Präzision und Genauigkeit ist es für seine Geschwindigkeit bekannt. Es verwendet mehrere Werkzeuge gleichzeitig mit wenig oder keinem manuellen Eingriff.

Arten von Schweizer Drehmaschinen

• Schweizer Drehmaschinen für Einsteiger: Diese Maschinen sind kostengünstig und bieten Präzision und Genauigkeit für die Herstellung kleiner Teile.
• Multitasking-Schweizer Drehmaschinen: Aufgrund ihrer Konstruktionsmerkmale können sie gleichzeitige Vorgänge ausführen. Aus diesem Grund werden sie bei der Herstellung von Automobil- und Luft- und Raumfahrtteilen eingesetzt.
• Hochleistungs-Schweizer Drehmaschinen: Diese Maschinen sind für die Großserienproduktion konzipiert. Automatische Stangenzuführungen und höhere Spindeldrehzahlen sind fortschrittliche Funktionen, die die Bearbeitung großer Projekte ermöglichen.
• Langdrehmaschinen: Langdrehautomaten mit beweglichem Spindelstock sind für lange Teile mit kleinem Durchmesser ausgelegt.

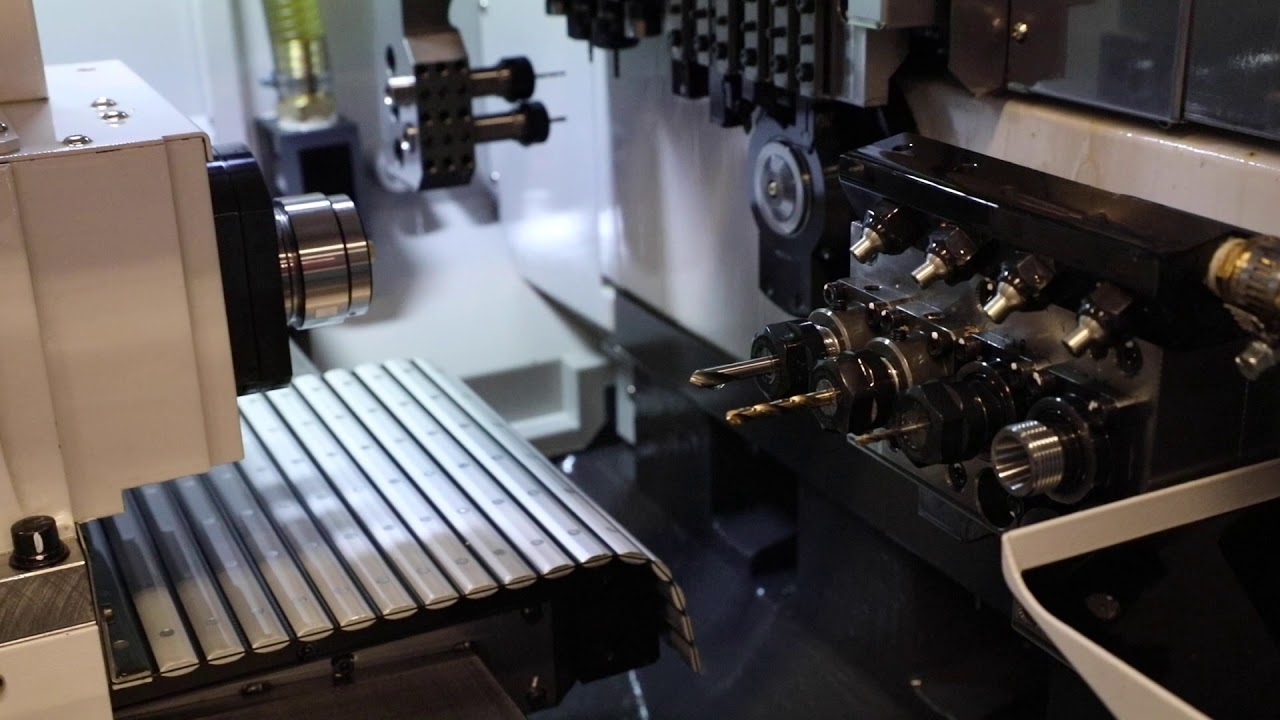

Wie funktioniert eine Schweizer Drehbank?

Um zu verstehen, wie eine Schweizer Drehbank funktioniert, werfen Sie einen Blick auf die Aufschlüsselung der Maschine.

Spindel

Eine Schweizer Drehbank verfügt über zwei Spindeln – die Hauptspindel und die Gegenspindel. Die Hauptspindel ist die Hauptkomponente, die die Maschine durch ihre Rotation antreibt. Sie hält das Werkstück bei hoher Drehzahl in Position. Diese Drehbewegung ermöglicht es den Schneidwerkzeugen, das Werkstück zu formen.

Die Gegenspindel ermöglicht die gleichzeitige Bearbeitung der Werkstückrückseite. Dies verkürzt die Zykluszeit und verbessert die Produktivität bei einem einzelnen Arbeitsgang.

Werkzeugspindelstock

Dieser Teil der Maschine hält die Schneidwerkzeuge und bewegt sie präzise entlang des Werkstücks. Er ermöglicht die gleichzeitige Ausführung mehrerer Arbeitsgänge, darunter Fräsen und Bohren.

Im Gegensatz zu herkömmlichen Drehmaschinen mit festem Spindelstock verfügen Schweizer Drehmaschinen über einen verschiebbaren Spindelstock. Dieser Spindelstock bewegt sich entlang des Werkstücks und ermöglicht so eine sichere Werkstückspannung.

Führungsbuchse

Dieser Teil der Maschine führt das Werkstück während der Bearbeitung. Er trägt dazu bei, enge Toleranzen, Genauigkeit und Präzision einzuhalten. Er ist besonders hilfreich bei der Bearbeitung kleiner und schlanker Teile.

Kreuzschlitten

Dieses glatte und starre Maschinenbauteil ermöglicht die seitliche Bewegung der Schneidwerkzeuge. Es trägt zur Genauigkeit und Wiederholbarkeit des Bearbeitungsprozesses bei.

Turm

Der Revolver bietet Platz für mehrere Schneidwerkzeuge und ermöglicht einen schnellen Werkzeugwechsel. Er dreht sich und bringt das gewünschte Werkzeug in Einsatzposition. Dadurch entfallen Mehrfacheinstellungen und die Werkzeugwechselzeiten werden verkürzt.

Stangenlader

Dies ist der Teil der Drehmaschine, der der Maschine das Rohteil zuführt. Er ermöglicht die kontinuierliche Bearbeitung von Produkten mit wenig oder keinem manuellen Eingriff.

Kühlmittelsystem

Während des Maschinenbetriebs erwärmt sich die Maschine normal. Überhitzung kann jedoch zu Schäden führen. Das Kühlsystem sorgt daher für eine effiziente Wärmeableitung. Das Kühlmittelsystem schmiert die Schneidwerkzeuge und verbessert so die Qualität des Endprodukts.

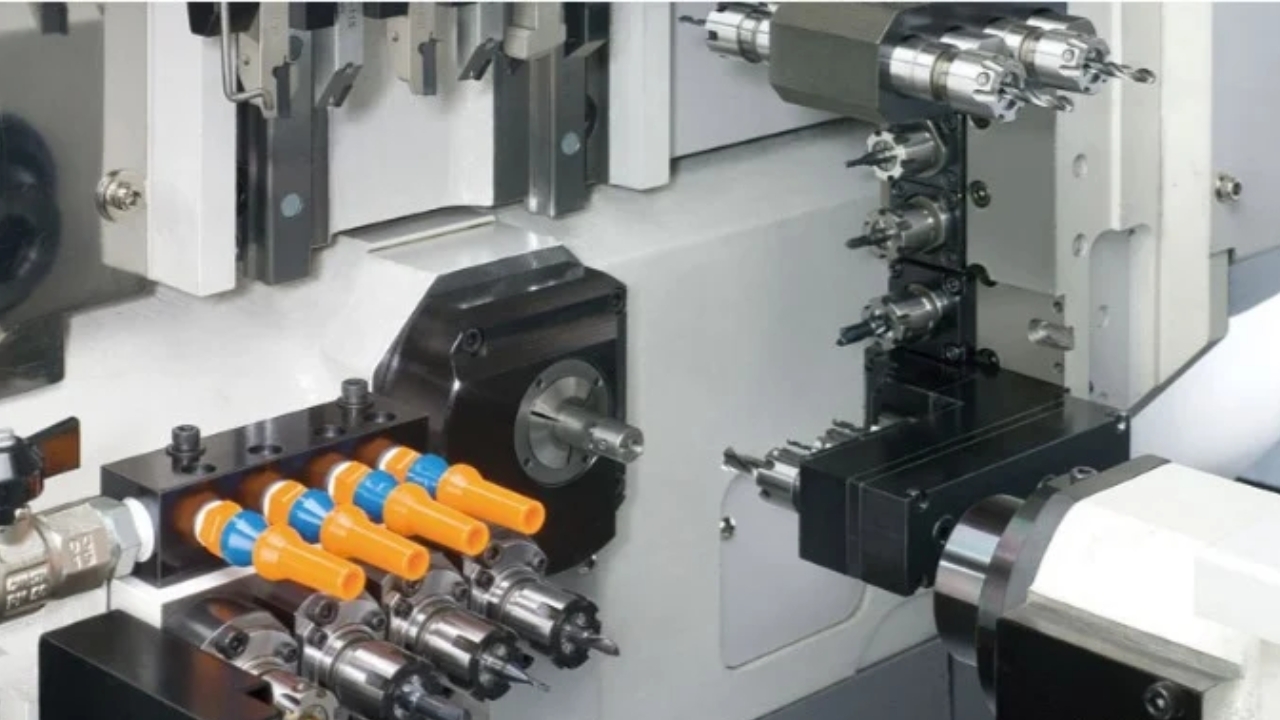

Vorteile der Schweizer Drehmaschine für bestimmte Anwendungen

Genauigkeit und Präzision

Schweizer Drehmaschinen bieten eine hohe Genauigkeit und Präzision, die herkömmliche Drehmaschinen nicht bieten. Diese Maschinen liefern einheitlich hochwertige Komponenten, die strenge Spezifikationen einhalten. Dank ihrer Führungsbuchsen werden Materialien ohne unnötige Bewegungen bearbeitet.

Daher sind sie bei der Herstellung von Teilen für die Luft- und Raumfahrt sowie für elektronische Bauteile nützlich, bei denen jeder Mikrometer zählt. Uhrenhersteller profitieren von diesen Maschinen bei der Entwicklung ihrer herausragenden Produkte.

Mehrere Operationen

Diese Maschinen können mehrere Arbeitsgänge gleichzeitig ausführen, ohne dass die Qualität darunter leidet. Dadurch werden Teile schneller hergestellt, ohne dass Nachbearbeitungen erforderlich sind. Daher werden sie in der Automobilindustrie eingesetzt, wo Geschwindigkeit und Genauigkeit entscheidend sind.

Vielseitigkeit

Die Vielseitigkeit dieser Maschinen ist bemerkenswert. Sie können mit verschiedenen Materialien wie Aluminium, Messing, Nylon, Stahl und mehr arbeiten. Da sie diese Materialien gut verarbeiten, können sie zur Herstellung einer Vielzahl von Produkten eingesetzt werden. Kein Wunder, dass auch die Medizinbranche Schweizer Maschinen zur Herstellung chirurgischer Instrumente und Zahnimplantate nutzt.

Automatisierung

Diese Maschinen automatisieren nahezu alle Teile des Bearbeitungsprozesses. Dank ihrer fortschrittlichen Funktionen, darunter Stangenlader und mehrere Bewegungsachsen, können sie komplexe Teile präzise fertigen. Und das ohne menschliches Eingreifen.

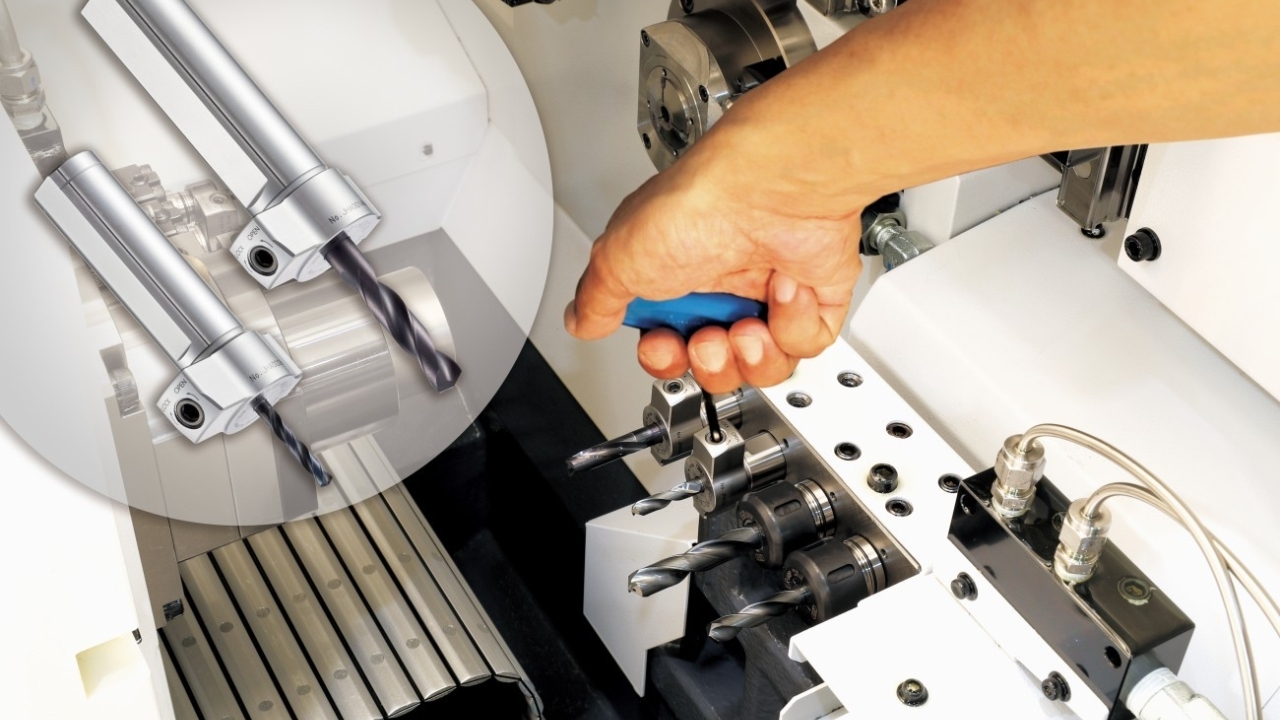

So wählen Sie eine Schweizer Drehbank für Ihren Betrieb aus

1. Produktionsvolumen: Wenn Sie eine große Stückzahl an Teilen produzieren, sollten Sie sich eine Schweizer Maschine zulegen, die solche Aufgaben bewältigen kann.
2. TeilekomplexitätSchweizer Drehmaschinen sind dafür bekannt, komplexe und komplizierte Teile präzise herzustellen. Wenn Sie mit solchen Teilen arbeiten, kann diese Maschine für Sie unverzichtbar werden.
3. KostenSchweizer Drehmaschinen sind teuer. Da sie jedoch automatisiert sind, reduzieren sie den menschlichen Eingriff. Dadurch sinken die Arbeitskosten. Wenn Sie sich Gedanken über die Arbeitskosten machen, kann diese Maschine für Sie eine kostengünstige Lösung sein.
4. Erweiterte Funktionen: Bevor Sie eine dieser Maschinen kaufen, prüfen Sie, ob sie über eine passende Stangenladevorrichtung für Ihre Anforderungen verfügt. Stellen Sie sicher, dass die Spindeldrehzahlen und Steuerungssysteme für eine qualitativ hochwertige Produktion geeignet sind.

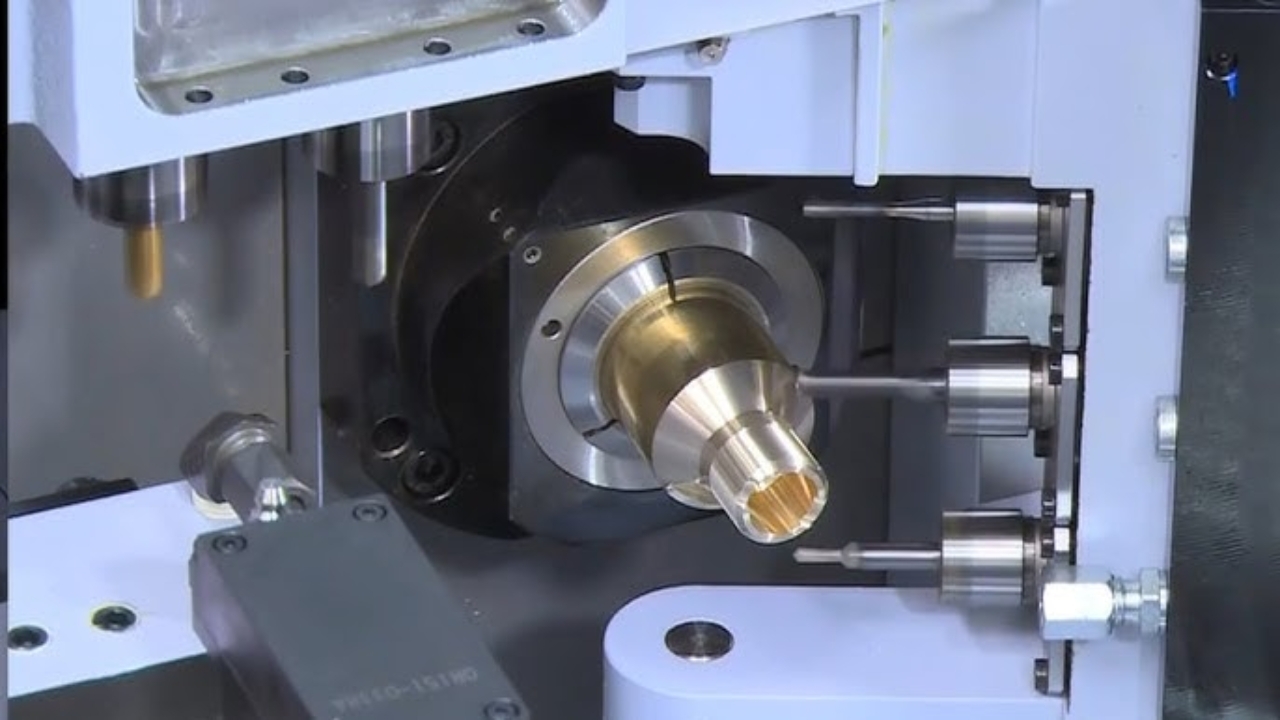

FAQ

Welche Materialien können auf einer Schweizer Drehbank bearbeitet werden?

Materialien wie Aluminium, Messing, Nickel, Nylon, Stahl und mehr können auf einer Schweizer Drehbank bearbeitet werden.

Warum ist eine Schweizer Drehbank teuer?

Das ausgeklügelte Design in Kombination mit dem Mehrfachwerkzeugsystem erhöht den Preis über den einer Standarddrehmaschine hinaus.

Was unterscheidet eine Schweizer Drehbank von anderen Drehmaschinen?

Schweizer Drehmaschinen zeichnen sich durch hohe Präzision aus. Ihr verschiebbarer Spindelstock ermöglicht die präzise Fertigung von Teilen.

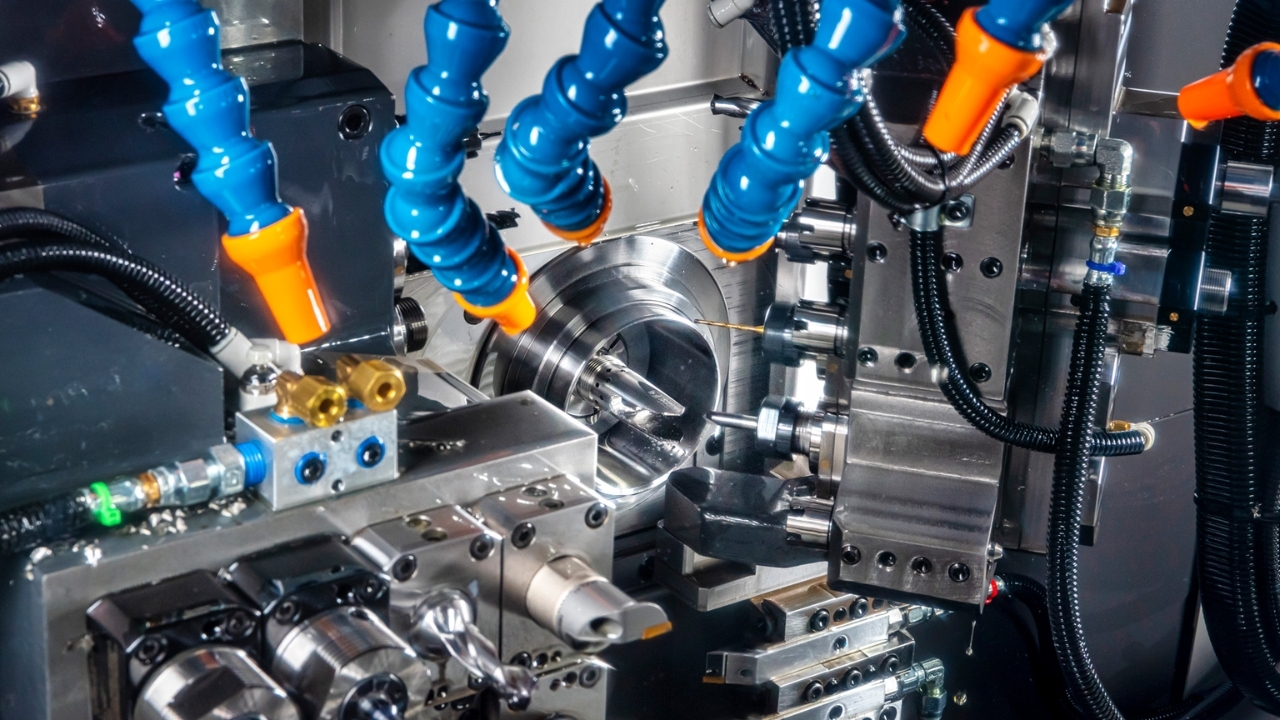

Abschluss

Schweizer Drehmaschinen sind für ihre schnelle und präzise Arbeitsweise bekannt. Die Maschinen verbessern die Betriebsleistung und senken gleichzeitig die Gesamtkosten. Dies ist eine gute Gelegenheit, sich eine zuzulegen, falls Sie noch keine haben.
