Frezarka uniwersalna
Odkryj doskonały sposób cięcia metalu dzięki serii precyzyjnych, wielofunkcyjnych frezarek uniwersalnych marki Tsinfa.
Cztery rodzaje uniwersalnych frezarek
Dzięki swojej wszechstronności nasza uniwersalna frezarka jest preferowanym wyborem zakładów obróbki metali na całym świecie. Posiada połączoną funkcjonalność czterech różnych typów tradycyjnych frezarek.

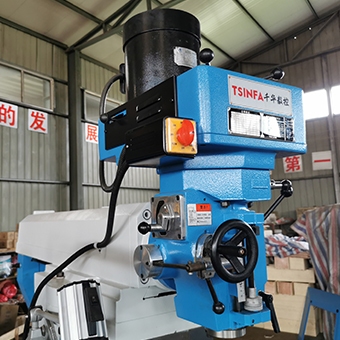

Frezarka z głowicą obrotową
Frezarka typu ram
Frezarka o najlepszym stosunku jakości do ceny
Jeśli chodzi o inteligentne inwestycje, nasze uniwersalne frezarki są na szczycie listy. Obniżają koszty zakupu narzędzi i maszyn, ponieważ spełniają wiele funkcji. Są najlepszym sprzętem dla firm, które cenią sobie optymalizację.
Typ uniwersalnej frezarki
Frezarka uniwersalna to obrabiarka z frezem do frezowania. Wrzeciono napędza frez, aby się obracał, a śruba pociągowa napędza stół roboczy, aby się poruszał w lewo i prawo, w górę i w dół, aby uzyskać wymagany kształt. Zakres obróbki frezarki jest szeroki, może ona obrabiać płaszczyznę poziomą, powierzchnię pionową, rowek wpustowy, rowek T, rowek jaskółczy ogon, koło zębate, wał wielowypustowy, koło zębate, powierzchnię spiralną itd. Za pomocą obrotowej głowicy frezarskiej można wykonywać obróbkę wielokątową. Gdy poziomy pręt frezarski jest zainstalowany na wale głównym, można również wykonywać frezowanie poziome, a wiele frezów z ostrzami piły można zamocować jednocześnie. Jest to bardzo wydajne.
Rozmiar stołu (mm): 1500*360
Podróż stołu: 900 * 320 * 450
Silnik główny (kw): 4kw
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 1600 * 360
Podróż stołu: 900 * 300 * 390
Silnik główny (kw): 4kw
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 1600 * 320
Podróż stołu: 800 * 310 * 420
Silnik główny (kw): 7,5 kW
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 2000 * 400
Podróż stołu: 1200 * 315 * 385
Silnik główny (kw): 11kw
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 1200 * 280
Podróż stołu: 650 * 200 * 450
Silnik główny (kw): 2,2 kW
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 1500 * 320
Podróż stołu: 800 * 300 * 450
Silnik główny (kw): 3kw
Kąt obrotu głowicy frezarskiej: ±360°
Rozmiar stołu (mm): 1270 * 254
Przesuw stołu X / Y / Z (mm): 780 * 390 * 450
Stożek wrzeciona: R8
Kąt obrotu głowicy frezującej: ±45° ±90°
Rozmiar stołu (mm): 1370 * 305
Przesuw stołu X / Y / Z (mm): 810 * 410 * 450
Stożek wrzeciona: NT40
Kąt obrotu głowicy frezującej: ±45° ±90°
Rozmiar stołu (mm): 1600 * 360
Przesuw stołu X / Y / Z (mm): 900 * 300 * 350
Stożek wrzeciona: NT40
Rozmiar stołu (mm): 1200 * 280
Przesuw stołu X / Y / Z (mm): 600 * 310 * 400
Stożek wrzeciona: MT.4
Rozmiar stołu (mm): 1200 * 280
Przesuw stołu X / Y / Z (mm): 600 * 310 * 400
Stożek wrzeciona: MT.4
Rozmiar stołu (mm): 1200 * 280
Przesuw stołu X / Y / Z (mm): 600 * 310 * 400
Stożek wrzeciona: MT.4
Rozmiar stołu (mm): 1000 * 240
Przesuw stołu X / Y / Z (mm): 500 * 230 * 350
Stożek wrzeciona: MT4
Rozmiar stołu (mm): 1000 * 240
Przesuw stołu X / Y / Z (mm): 500 * 230 * 350
Stożek wrzeciona: MT4
Rozmiar stołu (mm): 1320*320
Przesuw stołu X / Y / Z (mm): 700 * 255 * 350
Stożek wrzeciona: ISO50
Rozmiar stołu (mm): 1700 * 400
Przesuw stołu X / Y / Z (mm): 900 * 315 * 385
Stożek wrzeciona: ISO50

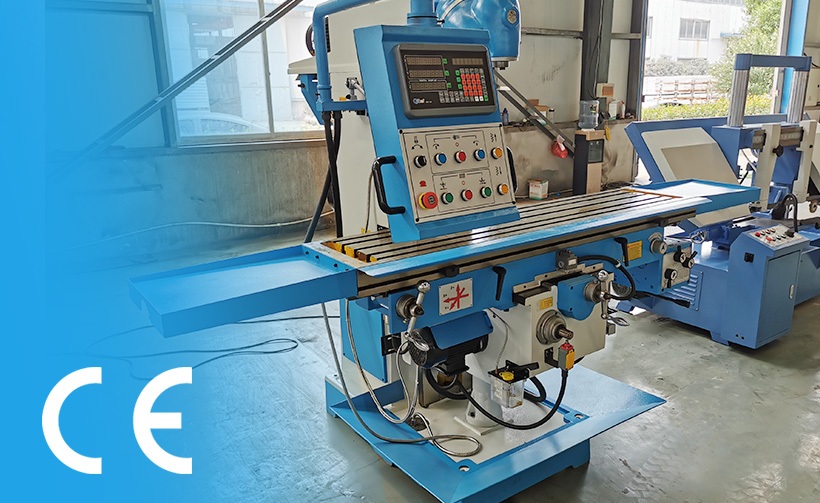

Jako profesjonalny dostawca i producent obrabiarek w Chinach, przestrzegamy surowych europejskich norm jakości i przepisów prawnych. Wszystkie nasze uniwersalne frezarki posiadają oznaczenie CE, spełniając unijne wymogi dotyczące zdrowia, bezpieczeństwa i ochrony środowiska.
Jak rozpocząć składanie zamówienia
Dlaczego warto zamawiać u nas
W Tsinfa jesteśmy dumni, że jesteśmy członkiem China Machine Tool & Tool Builders' Association (CMTBA). Nasze dziesięciolecia doświadczenia pozwalają nam na ciągłe innowacje, co stawia nas na czele branży. Produkujemy wyłącznie maszyny o najwyższych specyfikacjach.
Jako kierownik ds. zaopatrzenia w maszyny w branży produkcji motocykli, ważne jest, aby każde wybrane przeze mnie narzędzie spełniało wysokie oczekiwania i standardy jakości moich klientów. Uniwersalna frezarka firmy Tsinfa to niezbędny i niezawodny sprzęt, a w tym miesiącu zamierzam złożyć kolejne zamówienie na kolejne 5 maszyn. Obsługa klienta również była nienaganna.
Jako kierownik ds. zaopatrzenia w maszyny w branży produkcji motocykli, ważne jest, aby każde wybrane przeze mnie narzędzie spełniało wysokie oczekiwania i standardy jakości moich klientów. Uniwersalna frezarka firmy Tsinfa to niezbędny i niezawodny sprzęt, a w tym miesiącu zamierzam złożyć kolejne zamówienie na kolejne 5 maszyn. Obsługa klienta również była nienaganna.
100% gwarancji satysfakcji
Jesteśmy przekonani, że będą Państwo zadowoleni z naszej doskonałej obsługi i obrabiarek.
Szybka, niezawodna dostawa
Dzięki naszej szybkiej usłudze wysyłkowej możesz zapewnić płynną produkcję.
Bezpieczne płatności
Oferujemy szereg bezpiecznych i pewnych metod płatności, aby zapewnić Ci spokój ducha.
Dedykowana opieka posprzedażowa
Nasi wykwalifikowani technicy są do Państwa dyspozycji, aby służyć pomocą podczas i po montażu w warsztacie.
Często zadawane pytania

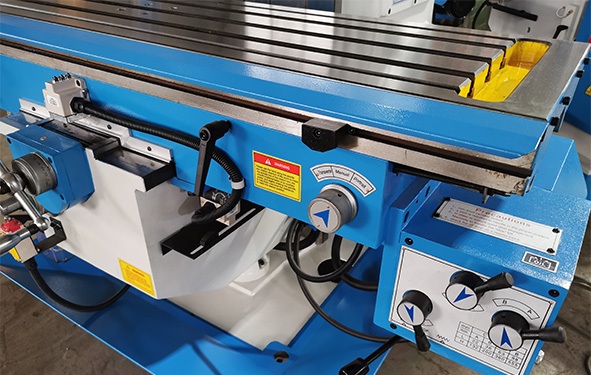

Z jakich elementów składa się frezarka uniwersalna?
Oto niektóre z głównych cech i komponentów, które składają się na nasze uniwersalne frezarki w Tsinfa. Każdy element jest starannie zaprojektowany dla maksymalnej jakości i wydajności.
- Baza:Podstawa jest przykręcona do podłogi, co zapewnia stabilność i pochłania drgania podczas frezowania.
- Kolumna pionowa:Kolumna jest zamontowana na podstawie, która jest pionową belką zapewniającą wsparcie konstrukcyjne.
- Koło ręczne:W trybie ręcznym stół roboczy można przesuwać w kierunku xyz trzech osi, ręcznie obracając koło ręczne. Oczywiście można również użyć automatycznego podajnika narzędzi, aby stół roboczy przesuwał się automatycznie
- Stół warsztatowy:Na tym żeliwnym stole mocuje się lub mocuje elementy obrabiane w celu przygotowania ich do obróbki.
- Uniwersalna głowica frezarska obrotowa:Głowica obraca się wokół wielu osi, co pozwala na wielostronną obróbkę podczas skomplikowanych operacji.
- Wrzeciono poziome:W zależności od potrzebnego zadania, można w nim umieścić narzędzie tnące, frez tarczowy lub frez trójstronny.
- Uchwyt zmiany prędkości:Za pomocą pokrętła zmiany prędkości dostosuj szybkość posuwu do materiału.
- Kolano:Kolano zamontowane na kolumnie zawiera mechanizm przekładniowy. Siodełko znajduje się na nim.

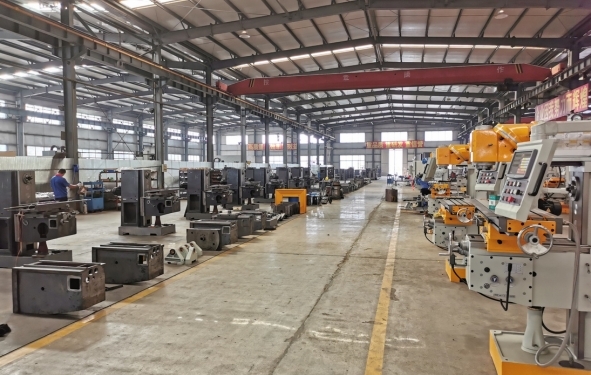

Proces produkcji frezarki uniwersalnej （Kontrola jakości）
1. Za pomocą trójwymiarowej analizy elementów skończonych z wykorzystaniem oprogramowania sprawdzana i optymalizowana jest konstrukcja urządzenia, aby zapewnić jej stabilność.
2. Zabieg starzenia przeprowadza się w celu wyeliminowania naprężeń wewnętrznych i poprawy stabilności
3. Frezowanie części, rozwiercanie na wytaczarce, frezowanie płaszczyzny stołu roboczego na frezarce bramowej, skrobanie i szlifowanie powierzchni styku obrabiarki ręcznie oraz kontrola jakości zakupionych elementów.
4. Złóż zgodnie z rysunkiem instalacji procesowej i zmierz dokładność za pomocą narzędzi pomiarowych.
5. Łączenie urządzeń elektrycznych i przycisków sterujących,
6. Po zakończeniu testu cięcia i dokonaniu pomiaru dokładności całej maszyny
Jak obsługiwać frezarkę uniwersalną
Upewnij się, że fundament obrabiarki jest stabilny i wypoziomowany. Sprawdź, czy napięcie zasilania i głównego zasilania urządzenia jest zgodne, i podłącz zasilanie.
Sprawdź, czy części smarowane są smarowane zgodnie ze schematem smarowania i oznaczeniami na obrabiarce.
Zainstaluj narzędzie i ręcznie ustaw stół roboczy w wymaganej pozycji, Obróć głowicę frezującą pod wymaganym kątem. Tabela obliczeń kąta może być odniesiona do instrukcji.
Mechanizm przekładni wrzeciona znajduje się w tłoku. Po lewej lub prawej stronie tłoka znajdują się trzy dźwignie zmiany biegów. Aby zmienić prędkość, wyreguluj dźwignie zmiany biegów, aby uzyskać inną prędkość wrzeciona. Uwaga: prędkość należy zmieniać, gdy maszyna jest zatrzymana.
W przypadku frezowania poziomego zamontuj frez na poziomym wrzecionie. Maszyna jest również wyposażona w poziomy kozioł frezarski i belkę tnącą, aby realizować różne funkcje frezowania.
Podczas frezowania staraj się zmniejszyć wiszącą ekstruzję tłoka i frezu. Podczas frezowania po dostosowaniu położenia trzymaj mocno wszystkie pary ruchome, które nie muszą się poruszać (takie jak tłok, kierunek wzdłużny i kierunek poprzeczny), aby poprawić sztywność maszyny. Siła trzymania nie powinna być zbyt duża, aby uniknąć odkształcenia.
Maszyna ma stację przycisków. Jest wyposażona w przycisk awaryjny, który można natychmiast nacisnąć, gdy pojawi się nienormalny stan. Jest również przełącznik rozruchu. Po rozwiązaniu problemu, aby ponownie uruchomić maszynę, najpierw przekręć przycisk awaryjny zgodnie z ruchem wskazówek zegara o kąt, aby go zresetować, a następnie naciśnij przełącznik zasilania, aby uruchomić maszynę.
Czy przeprowadzają Państwo kontrole jakości?
Tak, wszystkie nasze uniwersalne frezarki są intensywnie testowane, aby zapewnić ich doskonałą jakość i integralność. Przeprowadzamy kontrole jakości na każdym etapie procesu, od testowania konstrukcji cyfrowo w fazie projektowania po krzyżową kontrolę schematu maszyny podczas budowy i pomiar dokładności cięcia maszyny po jej złożeniu.
Jak obsługiwać frezarkę uniwersalną?
Najpierw upewnij się, że maszyna stoi na równym podłożu, aby była stabilna. Sprawdź, czy główne zasilanie i napięcie są zgodne z napięciem narzędzia przed jego podłączeniem.
Następnie upewnij się, że odpowiednie części są nasmarowane zgodnie ze schematem smarowania i oznaczeniami na maszynie. Ręcznie ustaw stół roboczy w wymaganej pozycji i obróć głowicę frezarską pod wymaganym kątem. Tabelę obliczeń kąta znajdziesz w instrukcji obsługi.
Mechanizm przekładni wrzeciona znajduje się w tłoku. Po lewej lub prawej stronie tłoka znajdują się trzy dźwignie zmiany biegów. Aby zmienić prędkość, należy wyregulować te dźwignie. Ważne jest, aby zmieniać prędkość tylko wtedy, gdy maszyna jest zatrzymana.
Do frezowania poziomego należy zainstalować frez na wrzecionie poziomym. Maszyna jest wyposażona w poziomy kozioł frezarski i belkę tnącą, co umożliwia różne funkcje frezowania.
Podczas frezowania staraj się zmniejszyć wiszącą ekstruzję tłoka i frezu. Podczas frezowania po dostosowaniu położenia możesz poprawić sztywność maszyny, trzymając części, które nie muszą się poruszać, takie jak tłok — w kierunku wzdłużnym i poprzecznym. Nie używaj zbyt dużej siły, aby spowodować odkształcenie.
Czy maszyna ma jakieś funkcje bezpieczeństwa?
Tak, nasze uniwersalne frezarki mają przycisk awaryjny, który można nacisnąć w każdej sytuacji, aby natychmiast zatrzymać maszynę. Aby ponownie uruchomić maszynę, operator musi przekręcić przycisk awaryjny zgodnie z ruchem wskazówek zegara, aby go zresetować, przed ponownym naciśnięciem wyłącznika zasilania.
Na szczęście nasze uniwersalne frezarki przeszły długą drogę od XIX wieku, kiedy to zostały stworzone po raz pierwszy przez nieznanego wynalazcę.
Jaka jest cena frezarki uniwersalnej?
Dokładny koszt uniwersalnej frezarki zależy od Twoich wymagań i lokalizacji, dlatego radzimy skontaktować się z nami, aby poprosić o wycenę. Na życzenie możemy dostarczyć standardowy cennik.
Niezależnie od tego, czy chcesz frezarkę o małych rozmiarach, czy coś bardziej złożonego, jak frezarka omniversal do zastosowań przemysłowych, nasz przyjazny zespół może doradzić w sprawie opcji, które mamy w sprzedaży. Powinieneś również rozważyć, co można wykonać na frezarce, dokonując wyboru. Na przykład frezarka rewolwerowa jest zwykle używana do części samochodowych.
Wybór powinien być podyktowany zrozumieniem różnicy między frezarką zwykłą i uniwersalną oraz między frezarką uniwersalną i frezarką poziomą.
Czy oferujecie wysyłkę międzynarodową?
Tak, gdy kupujesz od nas maszyny przemysłowe online, wysyłamy je do Ciebie drogą lądową, morską i powietrzną. Nasza baza klientów obejmuje kraje i regiony, w tym Rosję, Sri Lankę, Peru, Chile, Arabię Saudyjską, Indie i Afrykę. Skontaktuj się z nami, aby uzyskać informacje o wysyłce dotyczące Twojej konkretnej lokalizacji.
Powiązany blog
Jako oryginalny producent inżynieryjny, tworzymy i dostarczamy szeroką gamę narzędzi i maszyn klientom na całym świecie. Oto kilka podobnych produktów, które naszym zdaniem mogą Cię zainteresować.

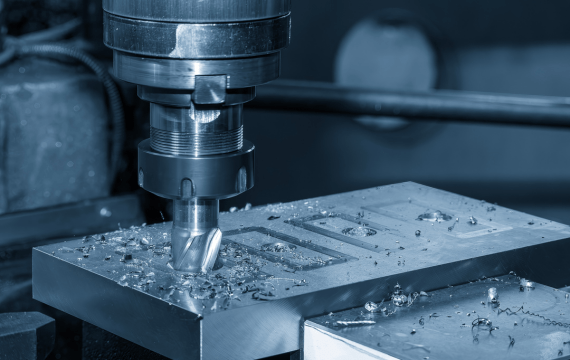

Frezowanie końcowe jest jednym z tych ważnych procesów. W tym przewodniku przyjrzymy się niektórym krytycznym procesom w procesie frezowania końcowego. Od definicji, klasyfikacji, zalet po ograniczenia, znajdziesz wszystkie informacje na temat procesu frezowania końcowego.

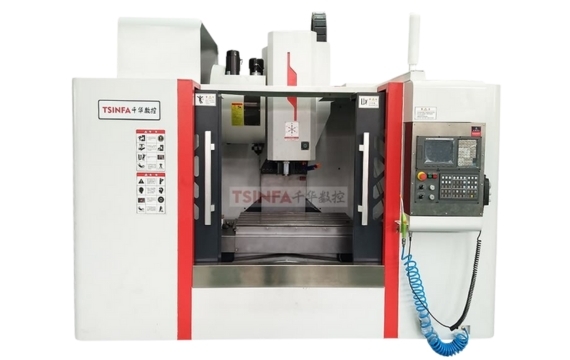

Frezarka CNC
