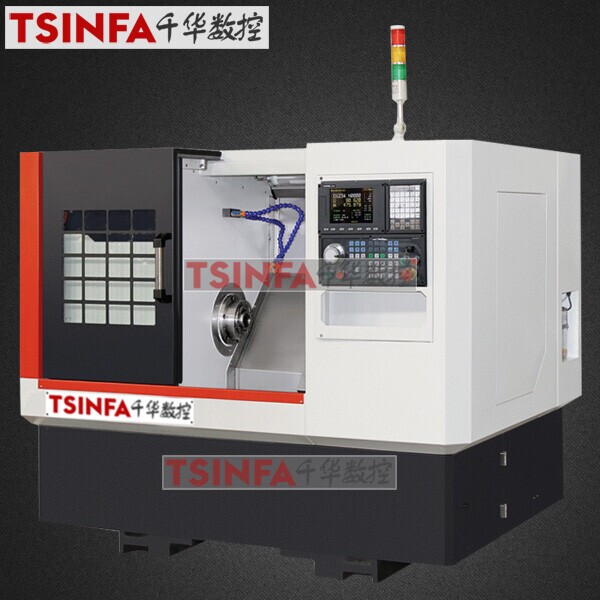

Strung CNC cu pat înclinat TFA36
SPECIFICAȚII
● Strung CNC cu pat înclinat de 45 de grade
● Liniar Taiwan de precizie mai mare
● Capacitatea de transport a cipurilor este mare și convenabilă, clientul ar putea alege
● transportul cipurilor în față sau în spate
● Structura de pre-întindere cu șurub
● Post instrument de tip Gang
| unitate | TFA-36 | |
| Max. leagăn peste pat | mm | Φ390 |
| Max. leagăn peste alunecare transversală | mm | Φ130 |
| Max. lungimea prelucrării | mm | 200 |
| Cursă axă X / Z | mm | 400/300 |
| Unitate ax | mm | 140 (170 opțional) |
| Nasul fusului | A2-5 | |
| Alezaj ax | mm | 48 (56 opțional) |
| Diametrul conductei de tragere a axului | mm | 40 (45 opțional) |
| Viteza axului | rpm | 4000 (3500 opțional) |
| Dimensiunea mandrinei | inch | 6/8 |
| Motor ax | kw | 3,7 / 5,5 |
| Puterea motorului de alimentare X / Z | kw | 1.5 |
| Cuplul motorului de alimentare X / Z | Nm | 6/6 |
| Precizia poziției X / Z | mm | 0,016 / 0,016 |
| Repetabilitate X / Z | mm | 0,006 / 0,006 |
| Viteză rapidă de avans X / Z | m / min | 18/15 |
| Dimensiunea formei instrumentului de tăiere | mm | 20 * 20 |
| Capacitate totală de putere | kva | 9 (11 opțional) |
| Tipul de ghid | Taiwan ghid liniar mod | |
| Dimensiunea mașinii (L * W * H) | mm | 2200 × 1340 × 1710 |
| NW | KG | 2200 |
ECHIPAMENT STANDARD
- Ax: această performanță a widget-ului a avut o mare influență asupra preciziei mașinilor-unelte, mai ales atunci când rotația de mare viteză a axului radial și axial al axului, alegem adoptarea ansamblului axului rulmentului este de înaltă calitate și au o rigiditate și o amortizare bune, rigiditatea și viteza fitnessul general al fusului este foarte bun, de asemenea. Asigurați o bună precizie a rotației și o bună reținere a preciziei. Fusul este unitatea de ax de înaltă precizie, folosește importul aranjamentului cu rulmenți de precizie cu diametru mare, rigiditate bună, precizie ridicată, folosind lubrifierea importată a grăsimii, asamblarea la temperatură constantă, mediul de purificare și prin precizia testului de echilibru static, poate garanta funcționarea lină a fusului, sub driverul motorului de curent alternativ, are o rigiditate bună și un cuplu ridicat de viteză mică.
- Pat monolitic de înaltă rezistență din fontă: Companiile selectate de producători de turnătorie sunt veterani bine-cunoscuți sau o companie listată, patul general decât patul mediu are rigiditate suficientă, absorbție bună a vibrațiilor și stabilitate termică, mașini-unelte CNC cu pat înclinat pentru a rezista la sarcini mari, folosind turnare cu nisip de rășină, turnare de precizie suprafață decât turnarea obișnuită structură internă înaltă, uniformă și stabilă, de bună calitate, amortizare mică reduce efectiv mișcarea inegală care este fenomenul târâtor de viteză mică.
- Sistem de lubrifiere: Strungul CNC cu pat înclinat adoptă un sistem de lubrifiere centralizat, prin dispunerea corectă și rezonabilă poate face fiecare punct de lubrifiere pentru ungerea mașinii-unealtă, prin controlul sistemului CNC pentru a asigura alimentarea cu ulei în timp, poate regla aprovizionarea cu ulei și timp, extinde durata de viață a mașinilor unelte și precizie.
- Ghidare liniară de înaltă precizie: Ghidarea liniară se datorează fricțiunii de rulare, coeficientul de frecare este foarte scăzut, viteza de rulare, rigiditate mare, sarcina portantă este mai mare. Mai puțină uzură, precizia utilizării pe termen lung este mare. Capabil să reziste unei sarcini la o presiune în toate direcțiile. Nu se întâmplă derapaj, precizie ridicată de poziționare.
- Șurub cu bile din Taiwan: Rotația de mare viteză este bună pentru a controla temperatura, reduce efectiv sursa de căldură, evita deformarea termică, durata de viață lungă, precizie ridicată, utilizând în același timp structura de tracțiune în proiectare, îmbunătățește precizia de poziționare a strungului CNC cu pat înclinat. Răspuns dinamic bun și elimină accesarea cu crawlere cu viteză redusă, are o bună reținere a preciziei.
- Taiwan zece stație post de scule hidraulice: Divizarea mecanismului de indexare CAM paralel adoptă designul, ca un nou tip de mecanism de mișcare intermitentă, structură compactă, funcționare fiabilă, unghi precis de segmentare, schimbare rapidă a sculei. Motorul hidraulic rotativ acționează cuțitul, cuplul mare și neted, au ales cea mai apropiată funcție de cuțit în același timp.
- Dispozitiv de îndepărtare automată a cipurilor cu lanț: În procesul de prelucrare a strungului CNC cu pat înclinat, prelucrarea fierului este o parte foarte importantă, bine manipulată poate spori eficiența generală de prelucrare și poate scurta foarte mult timpul de procesare, strungul CNC cu pat înclinat folosește o placă de lanț transportor de cipuri de înaltă calitate, miezuri de transfer de deșeuri la mașină fărâmițată, proiectare compactă, poate preveni în mod eficient resturile atașate, pe lângă creșterea capacității de așchii, stabilă și silențioasă.
ACCESORII
ACCESORII STANDARD CU STRAT CNC
Sistem GSK980TDC sau Siemens 808D NC
servomotor 3,7 kw
4 posturi de instrumente tip bandă de bandă
Mandrină hidraulică de 6 "de tip casnic
Mandrină hidraulică de 8 "(tipul orificiului și niciunul dintre orificii nu sunt disponibile)
ACCESORII OPȚIONALE PENTRU STRAT CNC
Sistem NC: KND1000Ti, Fanuc Oi Mate-T
Motor principal: Servo5.5 / 7.5KW
Invertor 7.5KW
Turelă: turelă electrică cu 4 stații, turelă electrică cu 6 stații
Mandrină: Mandrină hidraulică fără găuri de 6 ″
Mandrină hidraulică fără găuri de 8 ″ (Taiwan)
Mandrină hidraulică de 8 "prin gaură (Taiwan)
Transportor de cipuri
Odihnă constantă
Alt element opțional: turelă pentru instrumentul de conducere, dispozitiv de alimentare automată și manipulator.
