Tsinfa, Çin'de profesyonel bir torna tezgahı tedarikçisi ve üreticisidir. Çubuk veya disk tipi metal iş parçasını işlemek, daha parlak bir dış yüzey elde etmek, yuvarlak çubuğun dışındaki dişleri işlemek, iç deliği işlemek veya uç yüzü daha düzgün hale getirmek için uç yüzü işlemek istiyorsanız, o zaman metal torna tezgahımız iyi bir seçimdir. Metal Tornalar, metal işleme, nakliye, petrol, otomobil, kömür madenciliği ve diğer alanlarda yaygın olarak kullanılmaktadır.
Sorular?+8615318444939 numaralı telefondan bizi arayınve uzman temsilcilerimizden biriyle konuşun.İletişim formumuzu da doldurabilirsiniz.
Latte makinesi
görüntü özellikleri:
Servo motor dönüşü, toplu işlemeye uygun CNC sistemi, otomatik besleme ile kontrol edilir
Delikten torna mili nispeten büyüktür, işlem uzunluğu 10 metreden fazla olabilir, iş parçasının ağırlığına birkaç tona kadar dayanabilir

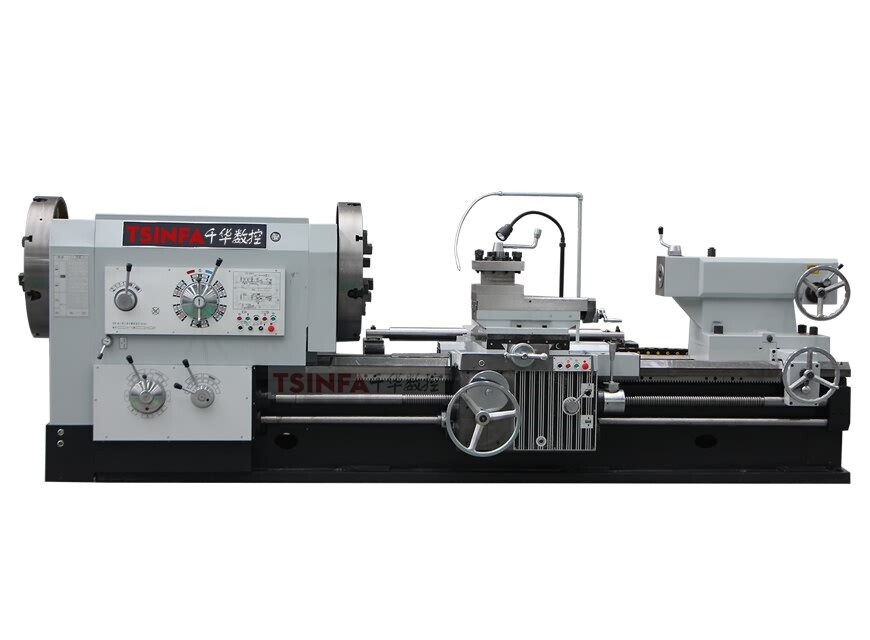

Uzun ve geniş çaplı borulara diş açmak için uygundur, Mil açıklığı da nispeten geniştir
Yığın dışı işlemeye uygun besleme ve ayarın manuel kontrolü
Torna yatağı pozisyonuna çıkarılabilir bir sele takın, Torna diski tipinin tornalama çapını arttırın
Frezeleme ve delme için torna üzerine yüksek derecede otomatikleştirilmiş güç kafası ve C ekseni ekleyin
Eğimli kötü torna makinesi
Yatak gövdesinin belirli bir eğim açısı, uygun talaş tahliyesi
Küçük torna makinesi
Küçük iş parçası işleme için uygun, ucuz fiyat, İş parçasının ağırlığı birkaç yüz kilogramdır

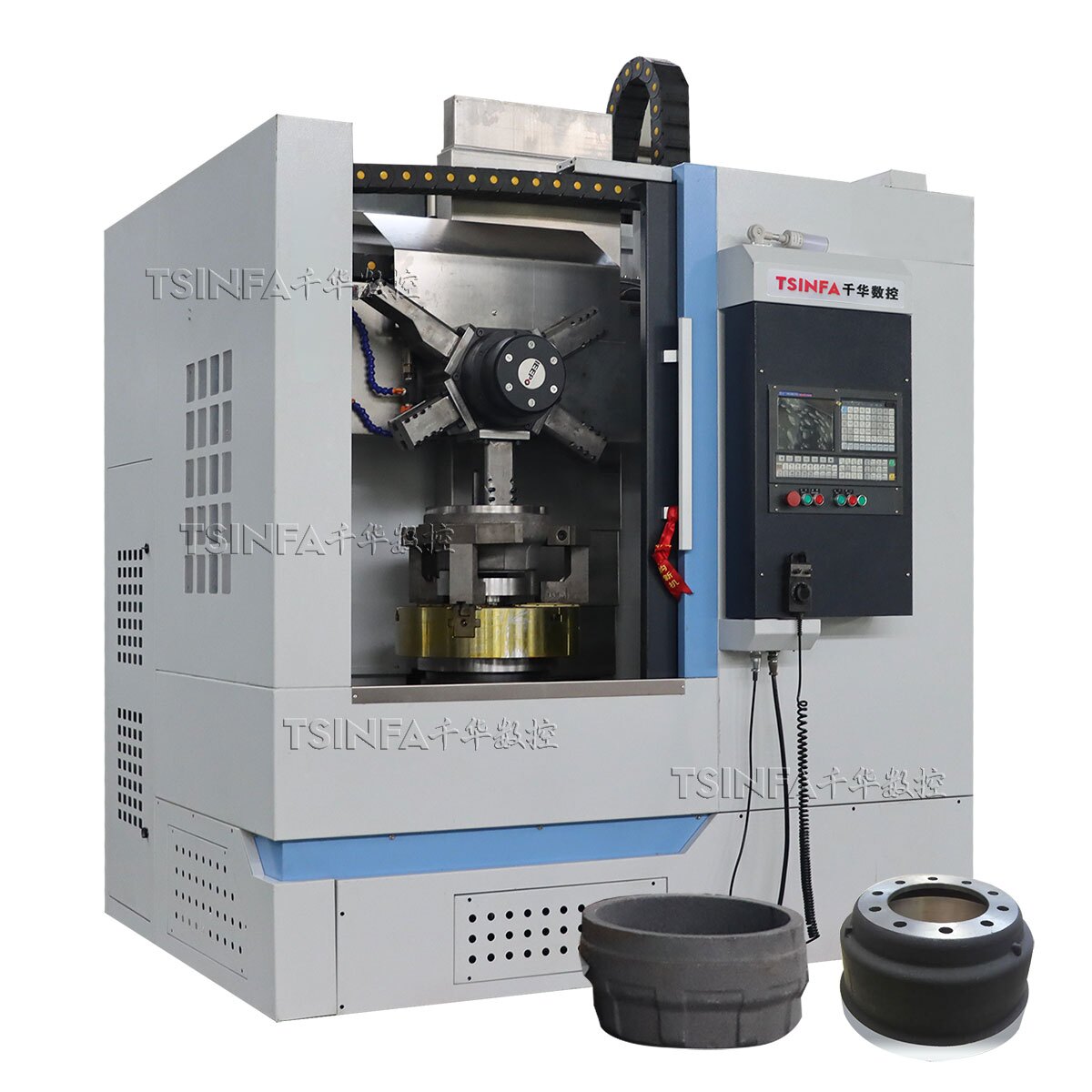

Dikey torna makinesi
İş parçası yatay olarak döner ve kesici yukarı ve aşağı hareket eder. Büyük ağırlık ve çapa sahip iş parçası için uygundur
İHTİYAÇLARINIZA GÖRE ÖZELLEŞTİRİRİZ, ÇÖZÜM VE TEKLİF İÇİN BİZİMLE İLETİŞİME GEÇEBİLİRİZ
Torna tezgahı seçimi söz konusu olduğunda, esas olarak iş parçasının uzunluğuna, boyutuna, ağırlığına ve işleme moduna bağlıdır. Yatay torna, dikey torna seçilebilir. Seri üretim ise, isteğe bağlı olarak CNC torna tezgahını düşünün, ancak iş parçası işleme sayısı çok azsa, CNC torna bir parça israftır, manuel torna tezgahını seçebilirsiniz. Torna kalitemiz, tedarik kontrol kalitesi kaynağından, eksiksiz spesifikasyonlardan itibaren sabittir. Sorularınız kabul edilir.
metal torna tezgahı nedir
Metal torna makinesi, yaygın olarak kullanılan, yuvarlak, delik ve uç döndürülebilen evrensel bir metal kesme tezgahı türüdür.
İş parçasının bir ucu aynaya kenetlenir, diğer ucu merkez tarafından desteklenir ve merkez puntaya sabitlenir. Motor tahrik mili dönüşü, iş mili tahriki ayna dönüşü, ayna tahriki iş parçası dönüşü, alet yüksek hızlı dönen iş parçasına dokunduğunda, iş parçası kesimi. Alet, kayar plaka üzerinde bulunan alet desteğine monte edilmiştir. Kılavuz vida, döndürmek için motor tarafından tahrik edilir. Kurşun vida, aleti hareket ettirmek için kayar plakayı çalıştırır.
İşleme uzunluğu yeterli olmadığında, iş parçası torna tezgahının işleme aralığını genişletmek için iş mili merkez deliğinden geçebilir. Bu, iş milinin delikten geçen çapının iş parçasının çapından daha büyük olmasını gerektirir.
Metal torna tezgahı basit, kullanışlı ve verimlidir. Metal kesmede vazgeçilmez bir araçtır.
Torna ne işe yarar, metal torna tezgahı uygulaması
Otomobil endüstrisi
Aracın toplam ekipman değerinin %70'ini oluşturan otomobil parçalarını işlemek için takım tezgahlarına ihtiyaç vardır. Motor bloğu, silindir kapağı, krank mili, eksantrik mili, biyel vb. Silindir gövdesi ve kafası işleme merkezi tarafından işlenir ve krank mili eksantrik mili CNC torna ve taşlama tezgahlarında işlenir. Otomobil tekerlek göbeği, CNC dikey torna tezgahında yüksek verimlilik ve hassasiyetle işlenir.
Demiryolu endüstrisi
Demiryolu göbeği bakımı, torna tezgahlarının kullanılmasını gerektirir ve yalnızca torna tezgahındaki tekerlek tarafından işlenebilir.
petrol endüstrisi
Bu seri torna tezgahı, petrol sömürüsü, mineraller, madencilik, kimyasal boru tesisatı ve jeolojik arama dahil olmak üzere endüstrileri yaygın olarak bilgilendirmektedir.
Golf arabası araç endüstrisi
Torna tezgahı, golf arabası üretiminde şaftlar ve akslar gibi metal parçaları şekillendirmek ve rafine etmek için kullanılır. Hassas hizalama ve pürüzsüz yüzeyler sağlayarak, aracın dayanıklılığını ve performansını artırır. golf arabası.
Enstrümantasyon imalatı, donanım imalatı, kabuk valf endüstrisi, fren diski endüstrisi, inşaat makineleri, tıbbi ekipman, nakliye endüstrisi, bakım endüstrisi.
Metal torna makine parçaları
Torna tezgahının ana bileşenleri aşağıdaki gibidir:
Yatak, malzeme dökümdür, torna tezgahının ana ağırlığını taşıyan torna tezgahının ana parçasıdır ve parça montajı
Kılavuz vida, sürüşten sorumludur ve kılavuz vidanın dönüşü, takım tutucuyu XY ekseni boyunca hareket etmeye yönlendirir.
Takım tutucu ve takım montajı için dört, altı veya sekiz çalışma pozisyonu vardır.
Motor, ana güç kaynağı
İş parçasını her iki uçtan sabitlemek için ayna ve punta kullanılır
Mesnet, yatağın bir ucuna, mil, dişli ve yatak içinde monte edilir,
çalışma lambaları,
Demir talaşlarının yere düşmesini önlemek için sunta
torna tezgahı nasıl çalışır
Önce torna tezgahının genel durumunun iyi olup olmadığını, devre güvenliğini, yağlama yağı vb. kontrol edin.
İkinci olarak, iş parçasını takın ve bir mandren ile sıkıştırın
Ardından, işleme gereksinimlerine göre hızı, girişi vb. seçin.
İşlemden sonra torna işini durdurun, iş parçasını boşaltın ve temizleyin.

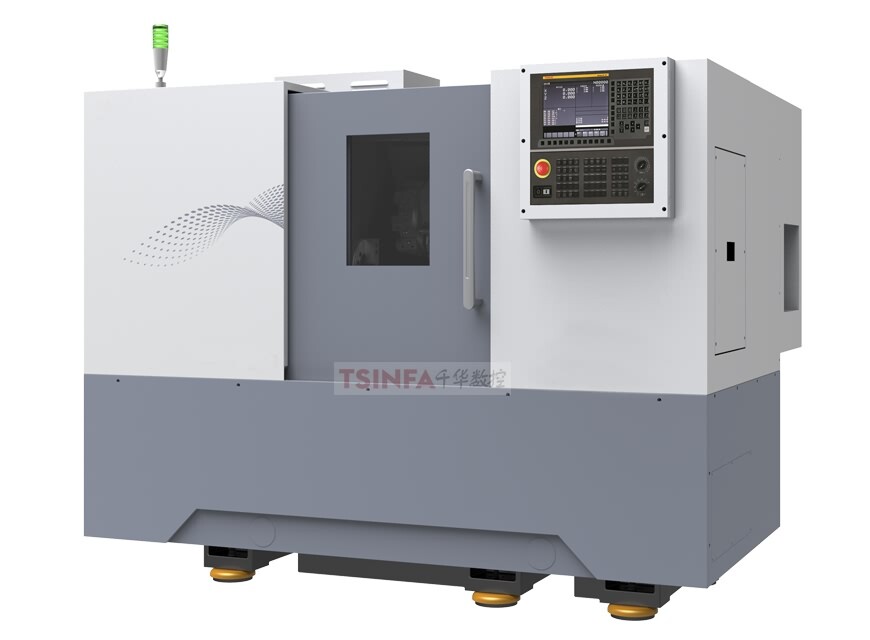

CNC torna tezgahı
İş parçası programlama tipine göre nasıl programlanacağını bilmek gerekir, doğru aleti seçin, işleme

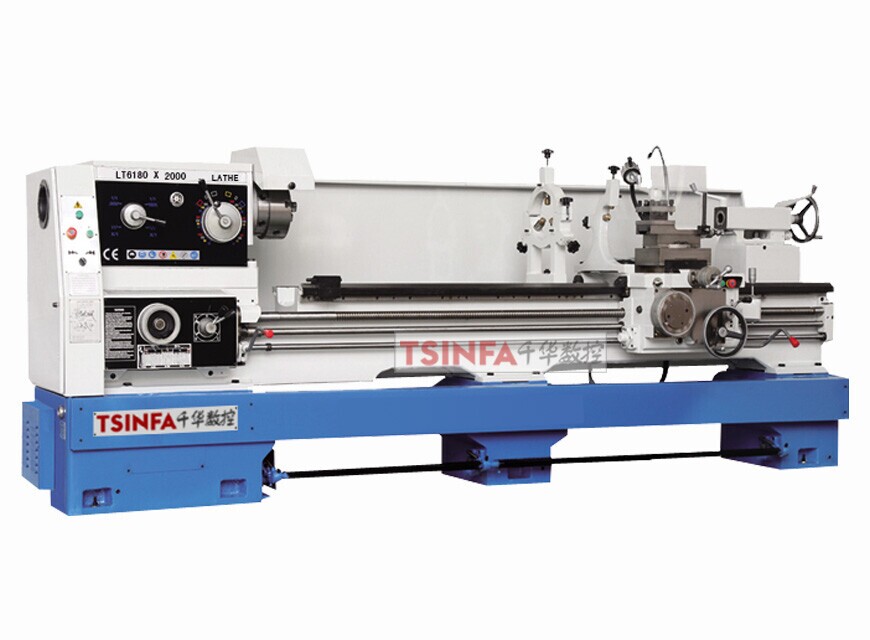

Konvansiyonel torna tezgahı
Basit kullanım, manuel kullanım.
Bir takım tezgahı şirketi olarak Tsinfa, müşterileri genellikle torna tezgahı promosyonları, CNC veya tamamlayıcı bir ayna seti veya indirim gibi manuel ürünlerle ödüllendirir. Ama yılın belirli zamanlarında. Belirli konularda danışmak için posta gönderebilirsiniz.
Metal torna tezgahı çeşitleri
Dikey torna tezgahı, Yatay torna tezgahı
Mil yönüne göre dikey torna ve yatay torna olarak ikiye ayrılabilir.
Kontrol moduna göre CNC ve sıradan ayrılabilir

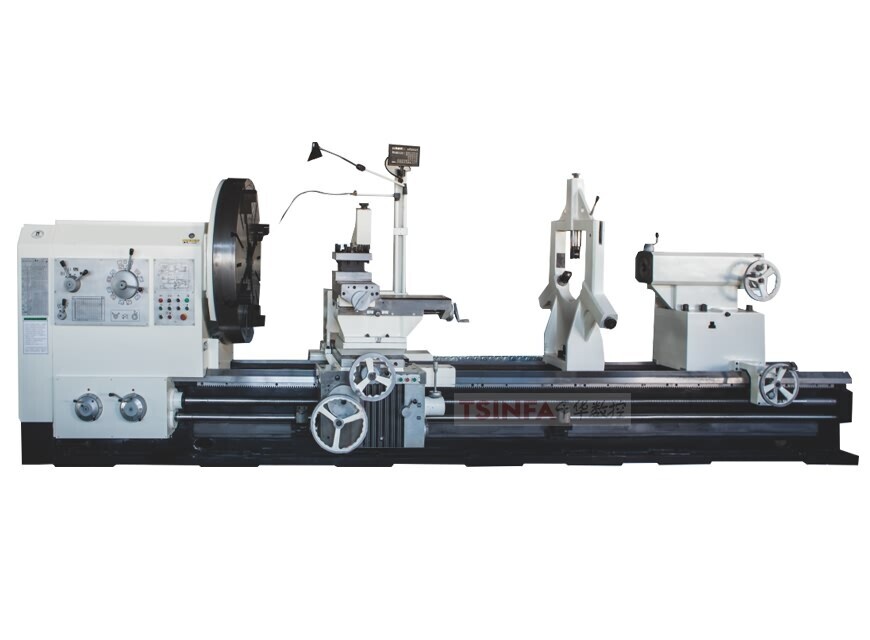

İş parçası ağırlığına göre ağır ve hafif olarak ikiye ayrılabilir.
Karyola Açısına göre eğimli karyola için bölünebilir huzur karyola
Fonksiyona göre torna ve torna merkezi olarak ikiye ayrılabilir.
Bir eyere göre, eyer torna tezgahı ve sıradan torna tezgahına ayrılabilir
Fonksiyona göre boru dişi torna tezgahı, krank mili torna tezgahları, eksantrik mili torna tezgahları, tekerlek torna tezgahları, aks torna tezgahları, rulo torna tezgahları ve külçe torna tezgahlarına ayrılabilir.
Bilgisayarla sayısal olarak kontrol edilen takım tezgahları
Merkezi torna tezgahı
CNC ve manuel torna tezgahı fiyat tanıtımı
Torna tezgahı satın alırken, ürünlerin ağırlığının yanı sıra fiyat da çok önemli bir faktördür. Farklı torna tezgahlarının fiyatlarını kısaca tanıtıyoruz.
CNC torna tezgahının fiyatı manuel torna tezgahından daha yüksektir. Ancak 1 metrelik işleme uzunluğu, 400 torna tezgahının dönüş çapı gibi özelliklerle karşılaştırmanız gerekiyor, CNC torna tezgahı fiyatı yaklaşık 10000 ABD dolarıdır. 2 metre işleme uzunluğu, fiyatı yaklaşık 11000 ABD dolarıdır.
Farklı markaların CNC sistemlerinin fiyatları da farklıdır ve kabaca iki kategoriye ayrılabilir. Biri Çin'de üretilmiştir, diğeri FANUC, Mitsubishi, Siemens ve diğer markalardır. Genel olarak ithal markalar yerli markalardan çok daha pahalıdır ve fiyat farkı 2000-8000 ABD doları civarındadır.
Manuel aynaya göre CNC torna yükleme hidrolik aynası, fiyat yaklaşık 1000 $ daha yüksek
Güç taretli bir CNC torna tezgahının fiyatı, geleneksel bir CNC torna tezgahından yaklaşık 8000 ABD doları daha yüksektir, çünkü güçlü bileşik işleme kabiliyetine sahiptir, iş parçalarını yükleme ve boşaltma zamanından tasarruf sağlar ve aynı anda birden fazla işlemi işleyebilir.
Maliyet performansı yüksek ürünler seçmek istiyorsanız, ilgili ürünlerin en düşük fiyat noktasını bulmadan önce kendi ihtiyaçlarınızı bulmanız iyi olur.
En son fiyat listesini almak için satış elemanı ile iletişime geçin
Geleneksel torna tezgahı olarak da adlandırılan manuel torna tezgahlarının fiyatı 6000 ABD Doları ile 120000 ABD Doları arasında değişmektedir. Torna tezgahlarının yapısına ve özelliklerine göre fiyat büyük farklılıklar gösterir.
Düz yataklı yatay torna tezgahı, işleme uzunluğu 2000 mm, döner çap 500 mm, yatak genişliği 400 mm, fiyat yaklaşık 10500 ABD dolarıdır. Uzunluk ne kadar uzun olursa, fiyat o kadar yüksek olur. Aynı zamanda dönüş çapı, özellikle yatağın genişliği de fiyat üzerinde daha büyük bir etkiye sahiptir.
Torna yapısı da dikey torna gibi fiyatı etkileyen ana faktördür, fiyatı nispeten yüksektir.
Torna, fabrika, okul vb. için uygun disk, yuvarlak çubuk iş parçasının işlenmesi için uygundur. Bir metal torna tezgahı satın almayı planladığınızda, isteğe bağlı birçok aksesuar arasından seçim yapabilirsiniz:
çubuk beslemeli
Dış daireyi döndürmesi gereken ve belirli bir uzunlukta işlendikten sonra kesilmesi gereken uzun bir iş parçası varsa, besleme için otomatik bir besleyici satın almanız gerekir. Toplu işlemenin verimliliği çok yüksektir. Besleme makinesi, çubuğu mil üzerinden torna tezgahına iter ve ayna işleme için sıkıştırılabilir.
Yaşayan alet ile
İşlenecek karmaşık iş parçalarınız varsa, dış daireyi ve uç yüzü döndürmenin yanı sıra düzlemi de delmeniz ve frezelemeniz gerekir, ardından bir güç taret satın almanız ve karmaşık işlemleri işlemek için CNC torna tezgahına kurmanız gerekir, işleme verimliliğini büyük ölçüde artıran
y ekseni ile
Geleneksel torna tezgahında yalnızca XZ iki eksen bulunur, taretin dikey olarak hareket etmesi gerekiyorsa y ekseni gerekir. Torna tezgahının işleme aralığını genişletir ve ark işleme yapabilir.
Torna tezgahı yelpazesi: düz yataklı CNC torna tezgahı ve eğimli yataklı CNC torna tezgahı. Düz yataklı CNC torna tezgahının fiyatı nispeten düşüktür ve maliyetten tasarruf edilir.
Toplu işlem yapmıyorsanız, işin çoğu bakımdır, o zaman sıradan bir torna tezgahı seçmek en iyisidir, karmaşık programlamaya ihtiyaç duymaz, çok paraya ihtiyaç duymaz, satın alabilir.
değirmen vs torna
Değirmen ve torna tezgahı arasındaki fark
Freze makineleri ve torna makineleri, metal kesme makinesi endüstrisinde iki ana tiptir. İki işleme özelliği ve ilkesi farklıdır.
Freze makinesi ve kesici iş miline yüklenir, freze bıçağı döner ve iş parçası yukarı ve aşağı hareket etmek için çalışma masasına monte edilir. Frezeleme, kama yuvası, delme, frezeleme düzlemi vb.
Torna tezgahı, torna aleti takım tutucuya takılır, torna aleti dönmüyor, iş parçası iş miline takılıyor, ayna tarafından sıkıştırılıyor ve iş mili iş parçasını döndürmeye yönlendiriyor. Torna, taret üzerindeki XZ ekseni boyunca hareket eder. Uç yüzü, dış daireyi, oluğu vb.
İkisi tamamlayıcıdır.
İkisinin fiyatlarının özelliklerine göre değerlendirilmesi gerekiyor. Fiyatlar farklı. CNC sistemi, CNC kontrolü gibi davranabilir.
değirmen veya torna
Freze makinesi veya torna tezgahı seçimi, işlemeniz gereken ürünlerin türüne bağlıdır.
Yuvarlak çubuk işleme ise, dış daireyi döndürme ihtiyacı, en iyi seçim torna tezgahı
Bir freze düzlemi veya kama ise, en iyi seçim freze makinesi
Soru ve Cevap
Torna tezgahları neden bu kadar tehlikelidir? Torna işletimi için güvenlik kılavuzu.
Torna tezgahları, metal işlemede yaygın olarak kullanılan çok yaygın takım tezgahlarıdır. Torna tezgahının doğru kullanılmaması da çok tehlikelidir.
Torna, ağır metal işleme tezgahıdır, gövdesi demirden oluşur. Genellikle 1 tondan fazla ağırlık, eğer büyük torna tezgahı, ağırlık on tondan fazla ulaşabilir. Torna sabitken, yakındaki birisinin yanlışlıkla düşmesi ve torna tezgahına dokunması durumunda yaralanmak çok kolaydır.
Torna tezgahı çalışmaya başladığında, yüksek hızlı dönen iş mili iş parçasını döndürmek için tahrik eder, eğer ayna kazası varsa, pençe dışarı fırlar, ciddi yaralanmalara yol açması kolaydır, bir araba kazasından daha az değildir. Veya kişinin uzun saçları, kolları iyi organize edilmemişse, makineye dahil edilmesi de kolaydır.
Torna tezgahının kullandığı güç kaynağı genellikle endüstriyel elektriktir, elektrik kaçağı kazası varsa elektrik çarpması riski vardır.
Operatörler için
1, torna tezgahının nasıl çalıştırılacağını bilmeli, bir acemiyse, kılavuzun yanında personelin çalıştırılması konusunda deneyime sahip olmalı, aksi takdirde torna tezgahını çalıştırmasına izin verilmemelidir.
2 giymeye dikkat edin, manşeti sıkın, giysilerin herhangi bir iplik veya kumaş kemer sarkmasına izin verilmez. Eldiven yok, yüzük yok ve saat yok. Sık sık göz koruyucuları takın.
Torna için
1 güç kaynağı, elektrik kaçağı olmadığından emin olmalı, topraklama kablosu iyi topraklanmış
2 Her yağlama parçası yağa sahip olmalıdır
3 İş parçasını boşaltırken veya iş parçasının doğruluğunu kontrol ederken torna çalışmayı durdurmalıdır
4 Torna çalışıyorken personelin torna tezgahından belli bir mesafede durması gerekir.
5 Birden fazla torna yan yana durduğunda, belirli bir Açıda
6 Demir talaşlarını temizlemek için ellerinizi kullanmayın
7 Torna çalışmasından önce, aynanın kilitli olduğundan emin olun, iş parçasının kelepçelendiğinden emin olun
8 Ağır bir torna tezgahını yüklemeden ve boşaltmadan önce, iş parçasının kazara düşmesini önlemek için iş parçası ile kılavuz ray arasına bir tahta parçası konulmalıdır.
Cnc torna tezgahı ile manuel torna tezgahı arasındaki fark nedir?
İkisi arasındaki temel fark, kontrol edilme biçimleridir.
CNC torna tezgahının kontrol modu: CNC sistemi - kontrolör - servo motor
Operatörün, torna tezgahının CNC sistemine aktarılan G kodu programlamasını kullanarak programı kesmesi gerekecek, torna, tamamlanmadan önce iş parçasının otomatik olarak işlenmesini gerçekleştirecek, tekrar manuel müdahale yapılmayacaktır.
Sıradan torna tezgahının kontrol modu: manuel çalışmaya ihtiyaç duyar, kontrol programlanamaz, daha fazlası programlanamaz.
Torna tezgahı çalıştırırken eldiven giymeli miyim?
Hayır
Bu çok tehlikeli.
Sadece eldiven giyememek, çizme giymek için sıkı iş kıyafetleri, manşet tokası, uzun saçlarda koruyucu başlık takmak, eldiven giymek, iş parçasını kesmek ve bilemek için gözlük takmak gerekir.
Sıradan bir torna tezgahı kullanıyorsanız, aşağıdaki nedenler vardır:
- Torna tamamen kapalı değil ve işçiler iş parçasına yakın,
- El çarkını elle sık sık döndürün,
3 aynayı manuel olarak serbest bırakın veya kilitleyin
Torna, iş milinin yüksek hızda dönmesi ve eldivenlerle çalışması için yüksek güçlü motora güvenir, bu nedenle makine ile dolaşması veya kelepçelenmesi çok kolaydır.
Torna için doğru takım nasıl seçilir
Takım tipini seçerken aşağıdaki faktörler dikkate alınmalıdır:
(1) Bir seferde mümkün olduğu kadar çok yüzeyi sürekli işlemek;
(2) Kesme işleminde, takım iş parçası konturuna müdahale edemez;
(3) İşleme verimliliğini ve yüzey kalitesini artırabilir;
(4) Makul takım gücü ve dayanıklılığı.
1. Torna takımının türü
CNC torna genellikle standart kelepçeli değiştirilebilir alet kullanır. Değiştirilebilir aletin bıçağı ve gövdesi standartlara sahiptir. Bıçak malzemeleri semente karbür, kaplamalı semente karbür ve yüksek hız çeliğidir.
Farklı fonksiyonlara göre, silindirik kesici, dış dişli kesici, iç diş kesici, kesici kesici, delik işleme kesici (merkez delik delme, delik işleme kesici, kılavuz vb. Dahil) olarak ayrılabilir.
Endekslenebilir alet, yeniden taşlamayan bıçağı sabitlemek için kullanıldığında, genellikle vida, vidalı baskı plakası, vida pimi veya kama blok yapısını kullanır.
2. Bıçak malzemesini seçin
Yüksek hız çeliğini ve sinterlenmiş karbürü tornalamak için yaygın olarak kullanılan iki tür alet vardır.
Yüksek hız çeliği genellikle boş bir malzemedir, tokluğu sinterlenmiş karbürden daha iyidir ve sertliği, aşınma direnci ve kırmızı sertliği sinterlenmiş karbürden daha kötüdür. Sertliği yüksek ve hızlı kesimi için uygun değildir. Yüksek hız çeliği kesme aletlerinin kullanımdan önce üretici tarafından bilenmesi gerekir ve bileme işlemi uygundur, bu da özel ihtiyaçlara sahip her türlü standart dışı kesme aleti için uygundur.
Semente karbür uçlar mükemmel kesme performansına sahiptir ve NC tornalamada yaygın olarak kullanılmaktadır. Semente karbür uçlar standart özellik serisine sahiptir ve özel teknik parametreler ve kesme performansı takım üreticisi tarafından sağlanır.
Uluslararası standarda (ISO) göre, sinterlenmiş karbür uçlar üç kategoriye ayrılır: p-çelik, m-paslanmaz çelik ve semente karbürün sertliğine ve eğilme mukavemetine göre k-dökme demir. Altbölüm için K, P ve m kodlarından sonra 01, 05, 10, 20, 30, 40 ve 50 sayıları eklenir. Genel olarak, sayı ne kadar küçükse, sertlik o kadar yüksek, ancak tokluk o kadar düşüktür; tersine, sayı ne kadar büyükse, tokluk o kadar yüksek, ancak sertlik o kadar düşüktür.
Ayrıca seramik, kübik bor nitrür ve elmas gibi sinterlenmiş karbürden daha yüksek sertlik ve aşınma direncine sahip takım malzemeleri vardır.
Torna tezgahı bakımı ve ayarı
Torna makinesini kullanırken aşağıdaki talimatlara uyulmalıdır:
1) Tüm yağ depolarındaki yağ kolu her zaman yağ göstergesinin ortasında tutulmalıdır; aksi takdirde ya etkisiz yağlama ya da güç kaybı ile birlikte aşırı ısınma meydana gelecektir.
2) Tüm yağlama noktaları düzenli aralıklarla saf yağ ile yağlanmalıdır.
3) Ana başlık ve besleme kutusunun doğru şekilde yağlandığından emin olarak gözetleme camından geçen yağ akışını sık sık inceleyin.
4) Motor kayışlarının gerginliğini düzenli aralıklarla kontrol edin ve ayarlayın.
5) Günlük çalıştırmadan önce, ana motoru bir dakika boşta çalıştırın ve ardından torna tezgahının tüm parçalarını yüksüz olarak çalıştırın, selenin yağ banyosuna yağı doldurun.
6) İş mili yüksek hızda çalışırken, hız id'sinin aniden değişmesine izin verilmez.
7) Kılavuz vida yalnızca diş için kullanılır. Asla tornalama işlemi için kullanmayın.
8) Sabit istirahat veya takipçi istirahati uygularken, istirahatin temas yüzeyi yağlanmalıdır.
Ayarlama
1). Mil ayarı
İş mili yatağındaki aşırı boşluk, "düzgün olmayan işleme sonlandırmasına" neden olur İş mili dönüş hassasiyeti radyal salgı ve eksenel salgıyı içerir. Radyal salgı, milin önünde çift sıralı makaralı rulman ve iş milinin arkasında tek sıralı radyal eksenel bilyalı rulman ile garanti edilirken, eksenel salgı, milin arkasındaki tek sıralı eksenel bilyalı rulman ile garanti edilir. Kontrol yöntemi, test sertifikasında 5. ve 8. maddelere göredir. Doğruluk çoğu durumda istenene bağlı değilse. Yöntem şu şekildedir: mil yatağındaki boşluğu kaldırmak için mil üzerindeki somunu ayarlayın ve ayarlamadan sonra bir somunu kilitleyin. Radyal salgı istenene kadar değilse, yine de arka yatağı yukarıda açıklanan bazı yöntemlerle ayarlayın. Ayarlama yapıldıktan sonra, iş milini bir saat yüksek hızda çalıştırın ve yatak sıcaklığının 70 70'u geçmemesi gerektiğini gözlemleyin. Aşarsa, önce ayar somunları üzerindeki kilit vidalarını gevşetin, ardından somunlar hafifçe gevşetilmeli, ayarlamadan sonra kilit vidalarını tekrar sıkın.
2）. Zincir Tekerlek Ayarı
İş mili hızlarının değişimi, fener milinin ön tarafındaki kollarla kontrol edilir. Kontrol kolları, farklı vites koşulları elde etmek için zincir çark mekanizması vasıtasıyla kayan dişlileri kaydırabilir. Gerçek iş mili hızı, iş mili hızı gösterge kadranına kazınan göreceli hızına eşit değilse, zincir çarkı mekanizmasının ayarını yapmalıdır. Önce vidayı gevşetin, eksantrik mili döndürün ve mil hızı değişim göstergesi istenen konuma ayarlanana kadar zinciri yapın, ardından mili çelik bilyeler arasından bulmak için vidayı sıkın.
3). Taşıma Ayarı
Çapraz kızak ve kılavuzlar arasındaki ve bileşik dayanak kızağı ve kılavuzlar arasındaki boşluk, sırasıyla cıvatalar aracılığıyla vidalarla ayarlanır. Aslında, ayarlanabilir somunların aşınmasından kaynaklanan çapraz kayar kılavuz vidanın geri tepmesi nedeniyle, somunlar üzerindeki vidayı gevşetin ve boşluk giderilinceye kadar vida ile kama çekin. Ardından vidayı sıkın.
4). Motor Kayışı Gerginlik Ayarı
Ana tahrik motoru torna ayağına monte edilmiştir. Torna ayağının ön tarafındaki kapağı sökün, motor taban plakasının eğimi somunlar vasıtasıyla değiştirilerek kayış gerginliği ayarlanabilir. Motorun kayış gerginliği, motor kasnağının merkezi ile mesnet kasnağınınki arasındaki mesafeye bağlıdır.
Torna makinesi ortak arıza analizi ve tedavi yöntemleri
| Hayır | Stopajlar | Sebepler | Temizleme Yöntemleri |
| 1 | Güç olamaz Makineye iletildi | Seyahat anahtarına dokunulamaz | Anahtardaki vidayı döndürerek kapıyı açın, anahtarı uygun şekilde dışarı hareket ettirin, ardından vidayı tekrar sıkın |
| 2 | İş mili motoru çalışmıyor | Seyahat anahtarı kullanımda değil | Anahtardaki vidayı döndürerek kapıyı açın, anahtarı uygun şekilde dışarı hareket ettirin, ardından vidayı tekrar sıkın |
| 3 | Kontrol trafosu yanmış | Kullanıcıdaki güç voltajı atanan voltaja uygun değil. | 1. Göreve uygun olarak, ampulü "24v, 40w" bir ampulle değiştirin 2. Transformatörü kendiniz değiştirin. |
| 4 | Mesnet üzerindeki sap Yerinden alın, böylece hız Değiştirilemez | 1. Konumlandırılan vida esnek hale gelir 2. Konumlandırılan tahta esnek hale gelir. | 1. Yuvarlak plakayı bir sapla sökün ve konumlandırılmış vidayı sıkın. 2. Tahtadaki her iki vidayı da sıkın. |
| 5 | İş mili düşük hızda çalıştığında hızı değiştiremez | Mil sürgüsüne takılan eksantrik mil üzerindeki somun esnek hale gelir. | Başlığın üst kapağını açın, eksantrik mili bir tek döndürün ve kolu yüksek hıza, düşük hıza veya boş konum. Dişli grupları normal şekilde oturabiliyorsa, somunu kilitleyin. |
| 6 | Mesnetli mil yavaş başlar | Mesnetli mil I üzerindeki sürtünme disklerinin boşluğu büyüktür. | Sürtünme disklerini ayarladıktan sonra, iş mili genel duruma gelene kadar test etmek için iş mili kontrol kollarını kaldırın. |
| 7 | Torna, oluk açıldığında veya iş parçasının pürüzlülüğü gerekli olmadığında titrer. | 1. Mil ve şaryo düzeneğinin ayarı doğru değil. 2. Eğim veya boşluk açısı çok büyük. 3. Aletin malzemesi doğru değil. 4. Şaftın gücü yeterli değil. Ya da konsol çok uzun. 5. Döner kızak ve eyer arasındaki koordinasyon iyi değil. | 1. Mil ve iki ön plaka üzerindeki yatakları uygun şekilde ayarlayın 2. Aleti ihtiyaca göre taşlama. 3. İş parçasının malzemesine göre uygun takım malzemesini seçin。 4. Şandın konsol uzunluğunu ayarlar. 5. Döner sürgüyü kazıyın. |
| 8 | Makine dış silindirik yüzeyi döndürmek için kullanıldığında, iş parçasının konik oranı gereksinimin dışındadır. | Makinenin kurulumu yatay değil | Torna tezgahını kullanım kılavuzuna göre yeniden ayarlayın。 |
| 9 | Torna otomatik olarak beslenemez. | 1. Sol ve sağ iplik değiştirme kolu doğru kullanılmıyor. 2. Salıncak dişlileri kapanır. | 1. Kolu kontrol edin. Sağda iken makine normal besleyebilir, solda iken makine besleme yapamaz. 2. Döner çerçeve üzerindeki somun esnektir. böylece salıncak dişlileri çıkar. Dişlileri yeniden ayarlayın, döner çerçeve üzerindeki somunu sıkın. |
| 10 | Önlük yüksek hızda hareket edemez | 1. Sigorta yanmış. 2. Düğme temas kuramıyor. | 1. Sigortayı değiştirin. 2. Yüksek hızlı hareketli kolu açın ve düğmeyi dışarı çekin: iki bakır ve temas noktasını ayarlayın. Aynı zamanda, düğmesine basın noktaları, düğmeyi yeniden takın. |
| 11 | Makine çalışırken gürültü yüksektir. | Yataklar tahrip edildi. | 1. Motor çalıştıktan sonra şaft I gürültüsü yüksekse, şaft I üzerindeki yatak tahrip olur. 2. İş milini çalıştırmak için kontrol kolunu kaldırırken, mili durdurmak için kolu kaldırırken gürültü yüksektir, ancak diğer miller çalışıyor, gürültü düşük. Bu, iş mili üzerindeki yatağın tahrip olduğunu gösterir。 |
| 12 | Torna tezgahını takarken bir şeye dikkat edilmelidir. | 1. Kablolar bağlandıktan sonra motorlar aynı yönde çalışır. Faz sırasını değiştirmeyin herhangi bir tek motorda isteyerek. 2. Yağ keçesi kağıdını yırtmalı ve makine kurulduktan sonra dikkatlice temizlenmelidir. 3. Makine yağını kışın 20# veya yazın 30# ile gresleyin。Bunu arabada veya hidrolikte kullanılan yağlama yağıyla değiştirmeyin. sıvı yağ. | |
