Bagaimanakah Mesin Larik CNC Berfungsi?

/dalam

Pernahkah anda terfikir sejauh mana ketepatan bahagian logam dibuat?

Pelarik CNC ialah keajaiban teknologi yang mencipta jenis kejuruteraan ketepatan ini. Mesin mengubah bahan mentah menjadi produk dengan ketepatan dan konsistensi yang sangat baik.

Apakah itu CNC Lathe?

Pelarik CNC ialah alat mesin boleh atur cara yang memusingkan bahan kerja di sekeliling pemotong tetap. Pengeluaran anda dipertingkatkan oleh mesin canggih tersebut. Kemajuan ini adalah hasil gabungan antara pergerakan pelarik tradisional dengan ketekalan ketepatan digital.

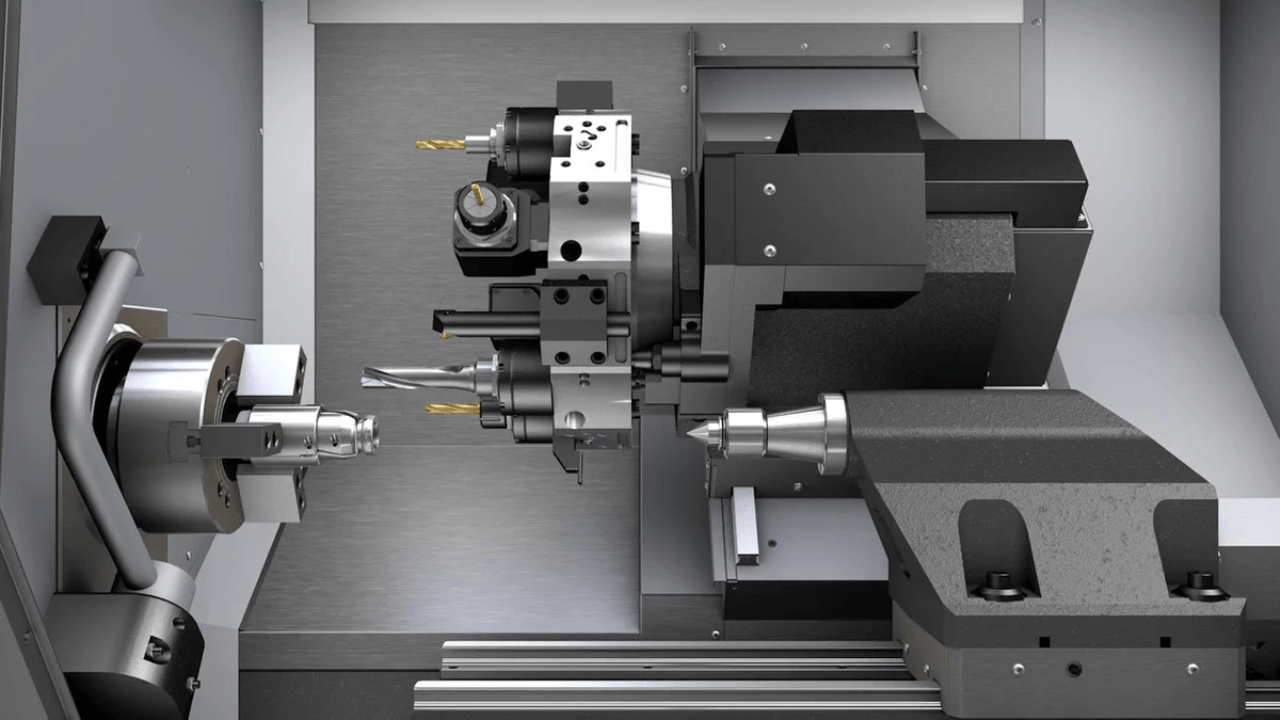

Apakah itu CNC Lathe

Bahagian Mesin Larik CNC

Semua bahagian memainkan peranan penting dalam menjalankan a mesin pelarik untuk ketepatan dan ketepatan.

  • Stok kepala: Melekat pada gelendong dan memberikan kuasa untuk memutar bahan kerja anda pada pelbagai kelajuan.
  • Tailstock: Menyokong hujung bertentangan bahan kerja anda semasa pemesinan.
  • Katil: Sokongan struktur utama kepada bahagian lain mesin bubut anda.
  • Pengangkutan: Menyokong dan menggerakkan alatan anda melalui bahan kerja anda.
  • Chuck: Pegang bahan kerja dengan selamat semasa putaran.
  • Alat turet: Mempunyai pelbagai alat untuk memotong yang boleh ditukar dengan pantas dalam operasi anda.
  • Panel Kawalan: Antara muka pengguna tempat anda memberi arahan dan mengurus kerja mesin anda.
  • gelendong: Pusingkan bahan kerja anda pada kelajuan yang diprogramkan.
  • cara: Permukaan tanah yang mengawal pergerakan gerabak anda.
  • Sistem Penyejuk: Mengedarkan penyejuk yang membantu dalam mencegah terlalu panas semasa operasi pemotongan anda.
  • Servomotors: Menukar isyarat elektronik kepada gerakan yang tepat untuk paksi mesin anda.
  • Skru bola: Buat pergerakan ketepatan anda dengan tindak balas yang minimum dengan menukar gerakan putaran kepada gerakan linear.
  • Pengekod: Untuk ketepatan, pantau kedudukan dan kelajuan komponen mesin anda.
  • Sistem pelinciran: Mengekalkan komponen bergerak dalam mesin anda dengan gerakan lancar.
  • Penghantar Cip: Ia mengeluarkan cip logam yang dihasilkan dalam proses pemesinan anda.
  • Pengawal Keselamatan: Melindungi anda daripada cip terbang serta bahagian peralatan yang bergerak.

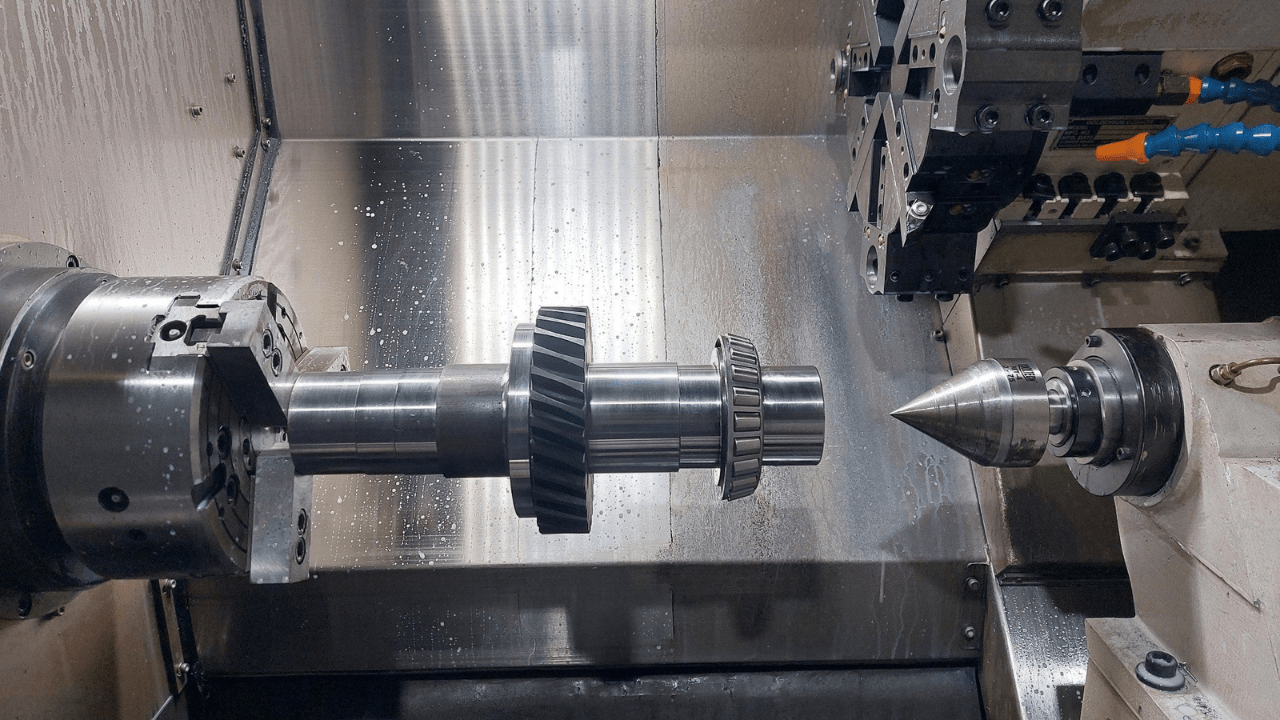

Prinsip Kerja Mesin Larik CNC

· Pengaturcaraan Pelarik CNC dan Cara Ia Berfungsi

Beginilah cara reka bentuk anda dihantar ke mesin pelarik CNC. Proses ini menterjemah lukisan anda dalam bahasa yang boleh dibaca oleh mesin dan mengarahkan mesin dalam semua perkara yang dilakukannya.

Proses reka bentuk anda biasanya bermula dengan CAD (Reka Bentuk Berbantukan Komputer) perisian di mana anda memodelkan bahagian sasaran anda dalam 3D yang terperinci. Reka bentuk anda termasuk semua maklumat dimensi yang diperlukan untuk pengeluaran.

Reka bentuk anda diterjemahkan oleh perisian CAM (Computer Aided Manufacturing) setelah reka bentuk anda selesai, dan ia mengubah reka bentuk anda menjadi laluan alat. Laluan alat anda mempertimbangkan keupayaan mesin anda, geometri alat pemotong anda dan sifat bahan.

Perisian CAM mencipta program yang kebanyakannya kod G, bahasa yang difahami oleh mesin bubut CNC anda. Kod ini mempunyai arahan untuk pergerakan alat, kelajuan gelendong, kadar suapan dan bantuan.

Baris kod memberitahu tindakan tertentu dalam mesin anda. Sebagai contoh, mesin anda akan bergerak dalam garis lurus menjelang G01. Sebaliknya, mesin anda akan bergerak mengikut arah jam oleh G02.

Tambahan pula, perisian anda boleh dimuatkan ke mesin melalui pelbagai cara seperti sambungan komputer ke mesin, USB, atau melalui rangkaian. Pelarik CNC yang lebih terkini juga termasuk antara muka yang mudah digunakan di mana anda boleh pratonton perisian sebelum menjalankannya. Ciri simulasi membolehkan anda menentukan sama ada terdapat sebarang masalah sebelum bahan dipotong.

Selain itu, kebanyakan mesin pelarik CNC kini mempunyai antara muka pengaturcaraan perbualan. Ini membolehkan anda memprogram secara langsung pada mesin melalui input grafik dan input dipacu menu. Adalah lebih praktikal untuk memprogram bahagian yang kurang kompleks, atau dengan cara yang pantas untuk membuat perubahan.

Program anda kemudiannya dimuatkan ke dalam unit kawalan gerakan (MCU) anda dan ia akan membaca kod anda dan diterjemahkan ke dalam isyarat elektrik sebaik sahaja ia dimuatkan.

Sistem kawalan pergerakan anda diberitahu dengan tepat apa pergerakan yang perlu dibuat oleh isyarat ini. Semasa melakukan ini, mesin pelarik anda memantau maklum balas kedudukan supaya ia boleh menjadi tepat.

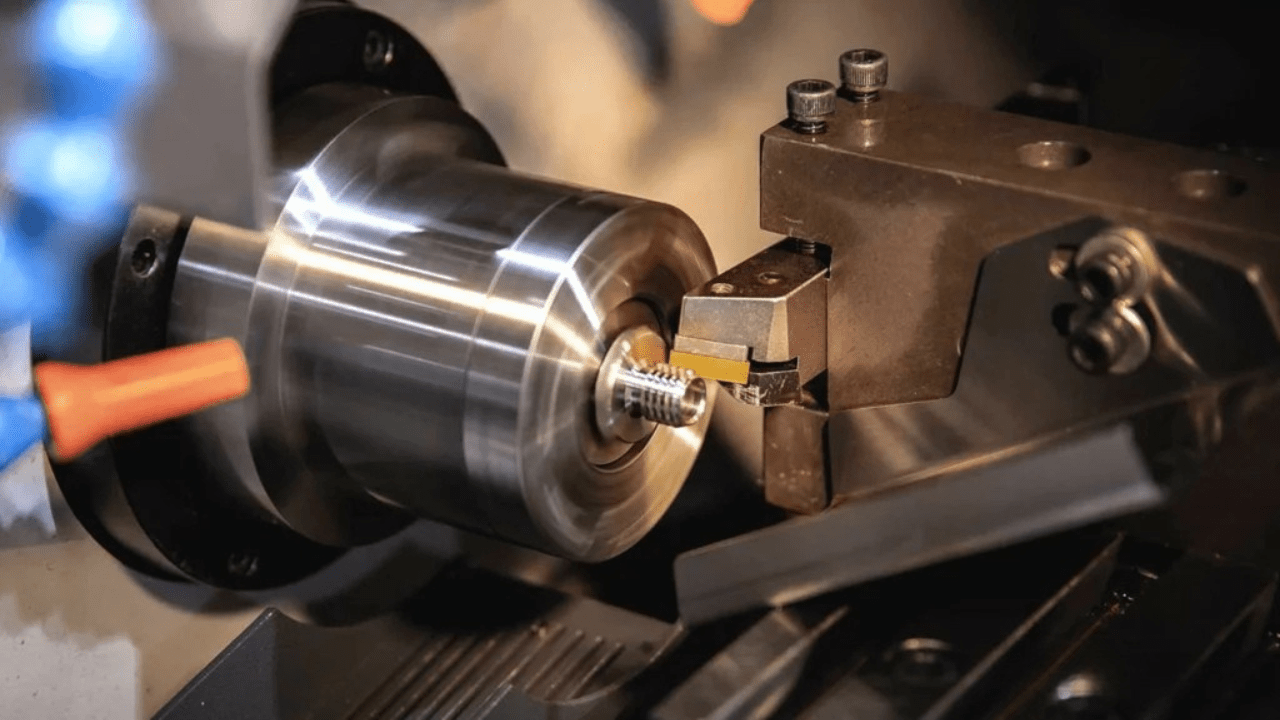

Prinsip Kerja Mesin Larik CNC

· Pergerakan di sepanjang Kapak Mesin Larik CNC

Ketepatan dalam mesin pelarik CNC anda terhasil daripada mesin anda yang mempunyai keupayaan untuk meletakkan alat pemotong dalam paksi yang telah ditentukan dengan ketepatan maksimum. Saiz akhir anda dan kemasan permukaan bahagian anda ditentukan oleh pergerakan ini.

Dua paksi yang menggunakan jenis mesin bubut CNC yang biasa dikendalikan ialah X dan Z. Pergerakan jejari bahan kerja anda dikawal oleh paksi X, yang menentukan diameter.

Apabila alat pemotong anda bergerak di sepanjang paksi X, ia bergerak ke arah, atau menjauhi, pusat putaran anda. Pergerakan ini memotong diameter luaran anda, lubang dalaman dan operasi menghadap. Resolusi anda pada pergerakan ini boleh sekecil 0.0001 inci, menjadikan toleransi dimensi anda betul-betul tepat.

Paksi-Z adalah selari dengan gelendong anda dan memberikan arah bahan kerja anda panjangnya. Paksi Z anda menetapkan lokasi di bahagian anda untuk ciri. Apabila digunakan bersama dengan paksi lain, pergerakan paksi X anda digabungkan dengan pergerakan paksi Z anda akan menghasilkan tirus, kontur dan bahu. Dua paksi anda yang diselaraskan memberikan pemesinan profil geometri lanjutan kepada spesifikasi tepat anda.

Pelarik CNC yang lebih canggih membolehkan anda mengembangkan keupayaan pembuatan anda ke tahap yang lebih tinggi. Ini memberi anda kawalan pada putaran gelendong supaya anda boleh meletakkan benda kerja anda secara bersudut dengan ketepatan.

Dengan ini, pengilangan, penggerudian luar pusat dan pemotongan kontur kontur kompleks mesin pelarik anda boleh dilakukan. Keupayaan paksi Y menyediakan gerakan dalam arah yang berserenjang dengan paksi X dan Z. Ini memberikan kemungkinan penciptaan ciri sipi dan mengisar kawasan bukan silinder di bahagian anda.

Pergerakan yang memacu paksi ini adalah daripada skru bola tepat yang dipasang pada motor servo. Semasa perisian anda berjalan, sistem kawalan mengarahkan motor, dan mereka memutar skru bola dengan kenaikan yang tepat.

Pergerakan ditukar kepada gerakan linear pengangkutan alat anda. Kedudukan sebenar dibaca oleh mekanisme suapan seperti skala linear atau pengekod berputar dan dibandingkan dengan kedudukan yang diprogramkan.

Anda boleh mengetahui lebih lanjut tentang berbeza jenis kapak dalam mesin CNC.

· Proses Pemesinan Larik CNC

Proses pemesinan pelarik CNC mengendalikan bahan mentah anda melalui urutan peringkat terkawal. Langkah berurutan membina satu sama lain untuk menyampaikan spesifikasi reka bentuk anda dengan kecekapan yang sangat baik.

Persediaan memulakan proses pemesinan anda. Ia terdiri daripada memilih alat yang betul untuk memotong mengikut bahan dan operasi anda, mengapit bahan kerja dalam chuck, memastikan bahan kerja anda dijajarkan, dan menetapkan offset alat anda. Offset ini memberi isyarat kepada mesin di mana setiap hujung alat adalah berkaitan dengan titik rujukan supaya bahagian siap anda boleh mencapai ketepatan dimensi.

Perisian CNC anda melaksanakan operasi pemesinan selepas persediaan. Operasi biasa termasuk menghadap, mencipta permukaan rata berserenjang dengan paksi putaran. Memusing menghasilkan bahagian silinder sepanjang bahan kerja anda. Membosankan, yang mencipta atau membesarkan diameter dalaman. Benang memotong benang skru yang tepat. Grooving, yang mencipta saluran atau ceruk di bahagian anda.

Operasi ini dijalankan dengan bahan kerja anda berputar pada kadar mengikut bahan anda dan keperluan anda untuk memotong. Bahan anda yang diperbuat daripada aluminium, sebagai contoh, boleh berputar pada bilangan ribu RPM.

Walau bagaimanapun, bahan anda yang diperbuat daripada keluli tahan karat memerlukan kadar yang lebih rendah supaya tidak haus alatan anda dan menghasilkan haba yang tidak perlu. Alat anda memotong bahan dengan setiap lejang, berjalan di sepanjang laluan yang telah dikira sebelumnya sehingga bahagian anda bersaiz betul.

Semasa proses, bahan kerja anda boleh dirawat dengan cecair pemotongan yang mempunyai pelbagai fungsi. Fungsi termasuk:

  • Menyejukkan bahan kerja dan alat
  • Pelinciran antara muka antara potongan untuk meminimumkan geseran
  • Membuang cip yang mungkin menghalang kemasan permukaan atau fungsi alat.

Pelarik CNC moden mempunyai sistem penyejuk tekanan tinggi. Sistem penyejuk ini mengarahkan bendalir di kawasan kritikal mesin.

Semasa pemesinan berjalan, mesin pelarik CNC anda boleh menukar alatan secara automatik dari satu operasi ke operasi yang lain. Turret alat akan berputar untuk meletakkan alat yang diperlukan seterusnya sambil mengekalkan kedudukan yang tepat melalui sistem rujukan mesin. Keupayaan ini membolehkan penyiapan bahagian kompleks dalam satu persediaan mengurangkan masa pengendalian dan menjadikan ketepatan keseluruhan lebih baik.

Bergantung pada ketepatan yang diperlukan untuk bahagian, mesin pelarik CNC anda mungkin membuat beberapa hantaran. Hantaran penamat mengambil potongan yang lebih ringan pada kelajuan yang lebih tinggi untuk mencapai kualiti permukaan yang unggul dan toleransi yang ketat, dan pemotongan kasar dengan cepat mengeluarkan sebahagian besar bahan. Pengawal anda menetapkan bilangan dan jumlah pas sedemikian bergantung pada permintaan kualiti anda.

Selepas pemesinan, bahagian anda boleh dalam proses diperiksa dengan alat pengukur atau tolok bersama dengan mesin pelarik CNC. Sistem ini mengesahkan dimensi kritikal sebelum bahagian dikeluarkan dari mesin.

Mereka juga memberi peluang untuk menyesuaikan diri untuk memenuhi keperluan. Pemeriksaan ini memastikan bahagian anda memenuhi piawaian yang diperlukan sebelum pengeluaran diteruskan dengan prosedur pengeluaran tambahan.

Proses Pemesinan Larik CNC

Soalan Lazim

Betapa Tepatnya Pelarik CNC?

Pelarik CNC moden akan mencapai ketepatan dalam ±0.0001 inci.

Apakah G-code dalam Pemesinan CNC?

Bahasa pengaturcaraan mesin pelarik CNC anda dipanggil G-code. Perintah untuk pergerakan alat, kelajuan pemotongan dan fungsi mesin disertakan.

Kesimpulan

Pelarik CNC menggabungkan prinsip tradisional memusing dengan ketepatan komputer untuk menyampaikan bahagian tepat anda. Bekerja dengan mesin sedemikian, anda menikmati kepintaran pembuatan kontemporari.
