Tsinfa est un fournisseur et fabricant professionnel de machine de tournage CNC en Chine. Le centre de tournage CNC a des fonctions complètes, une qualité d'usinage élevée et une vitesse élevée. Principalement utilisé pour le traitement de pièces rotatives, peut généralement compléter automatiquement la surface cylindrique, la surface conique, la surface sphérique, le perçage, la rainure de fraisage, le traitement du filetage, etc.
Des questions? ou besoin d'un prix?Appelez-nous au + 86-15318444939et parlez à l'un de nos représentants experts.Vous pouvez également remplir notre: formulaire de contact.
Machine de tournage horizontal CNC à vendre:

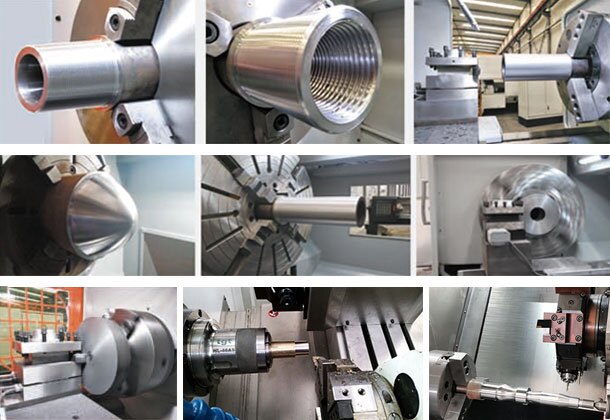

Échantillon d'usinage, vidéo :
Tour CNC à vendre :

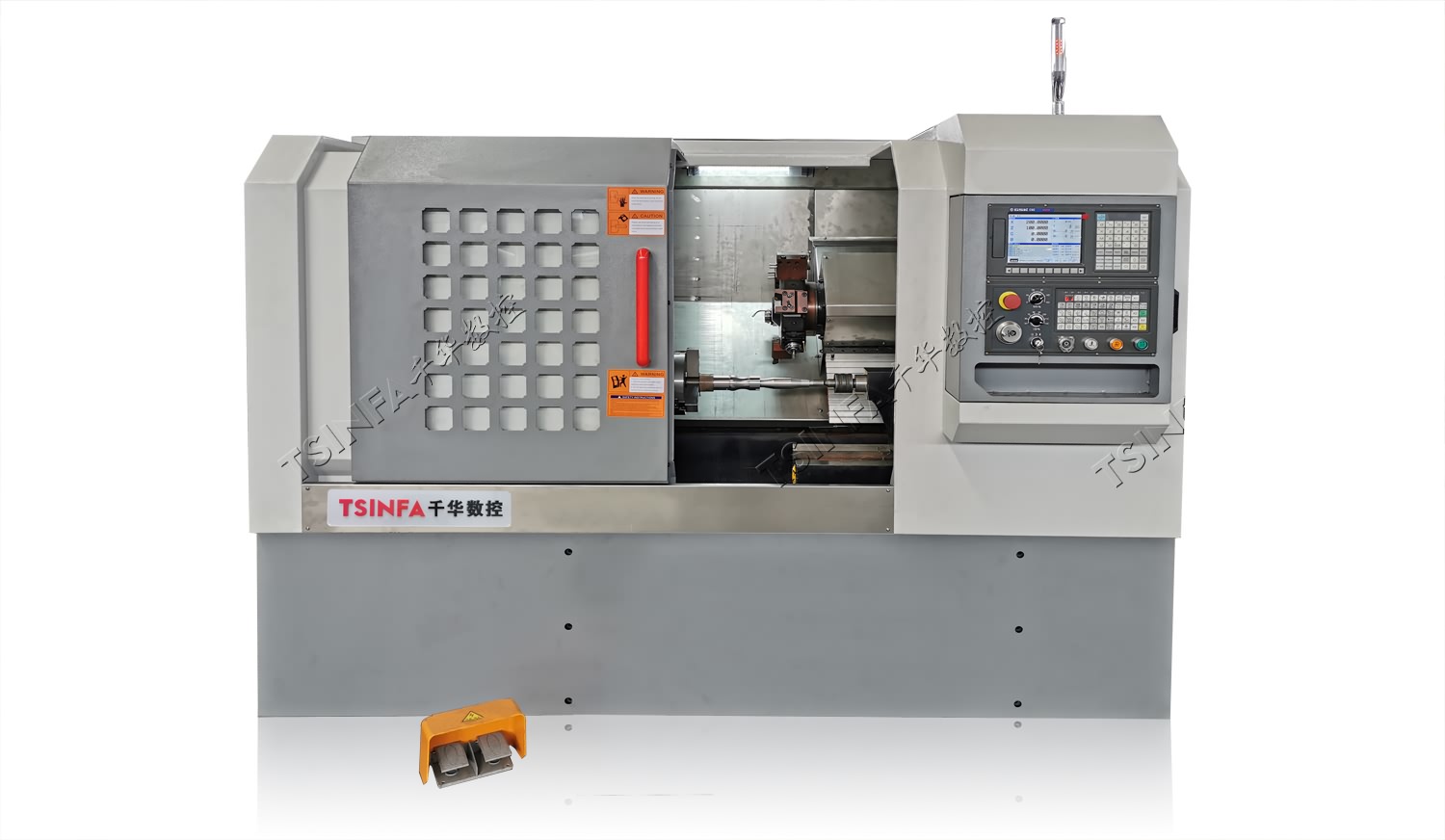

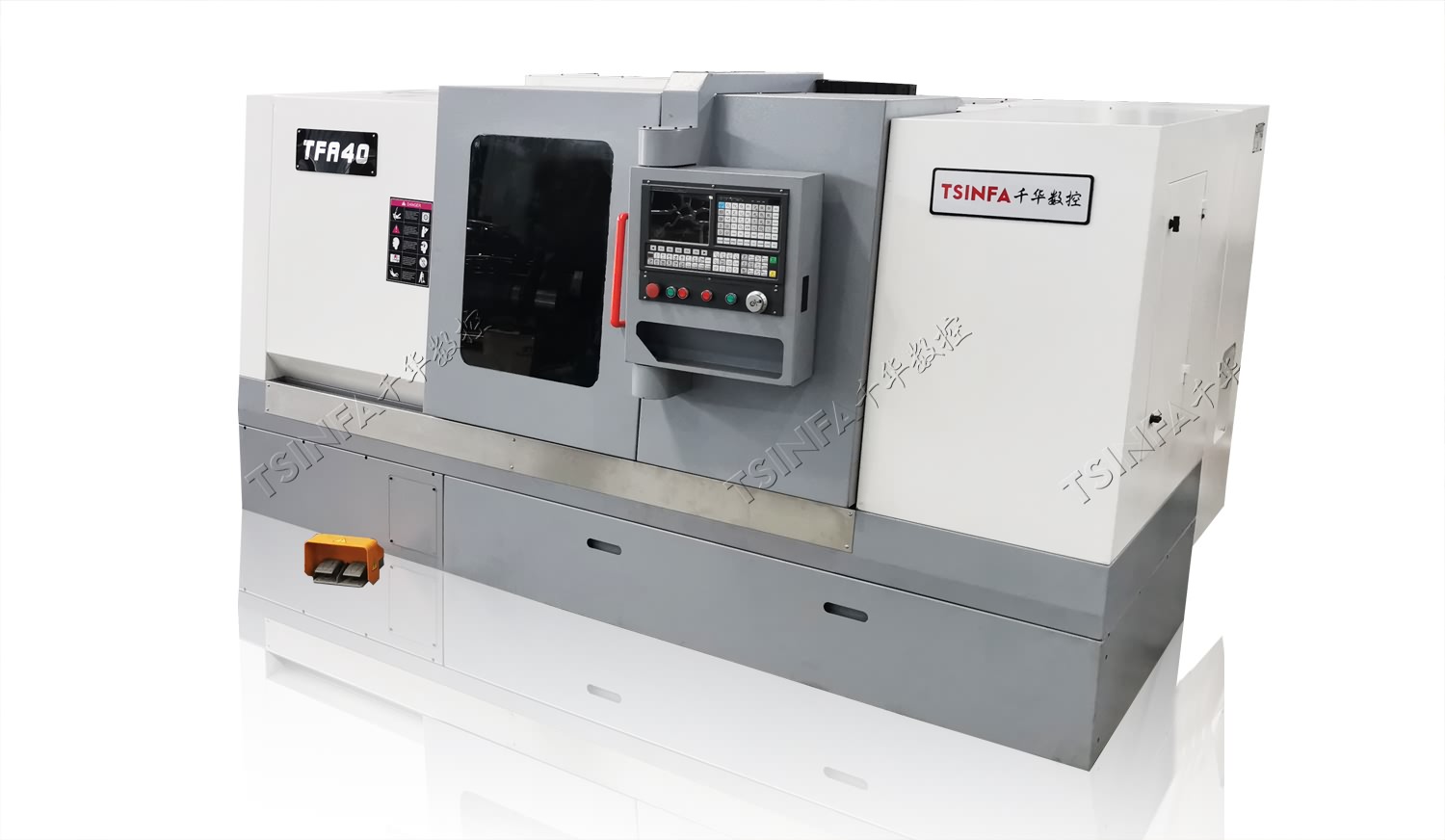

Diamètre rotatif 400 mm, lit d'inclinaison 30/45 degrés, retrait pratique des copeaux, forte rigidité

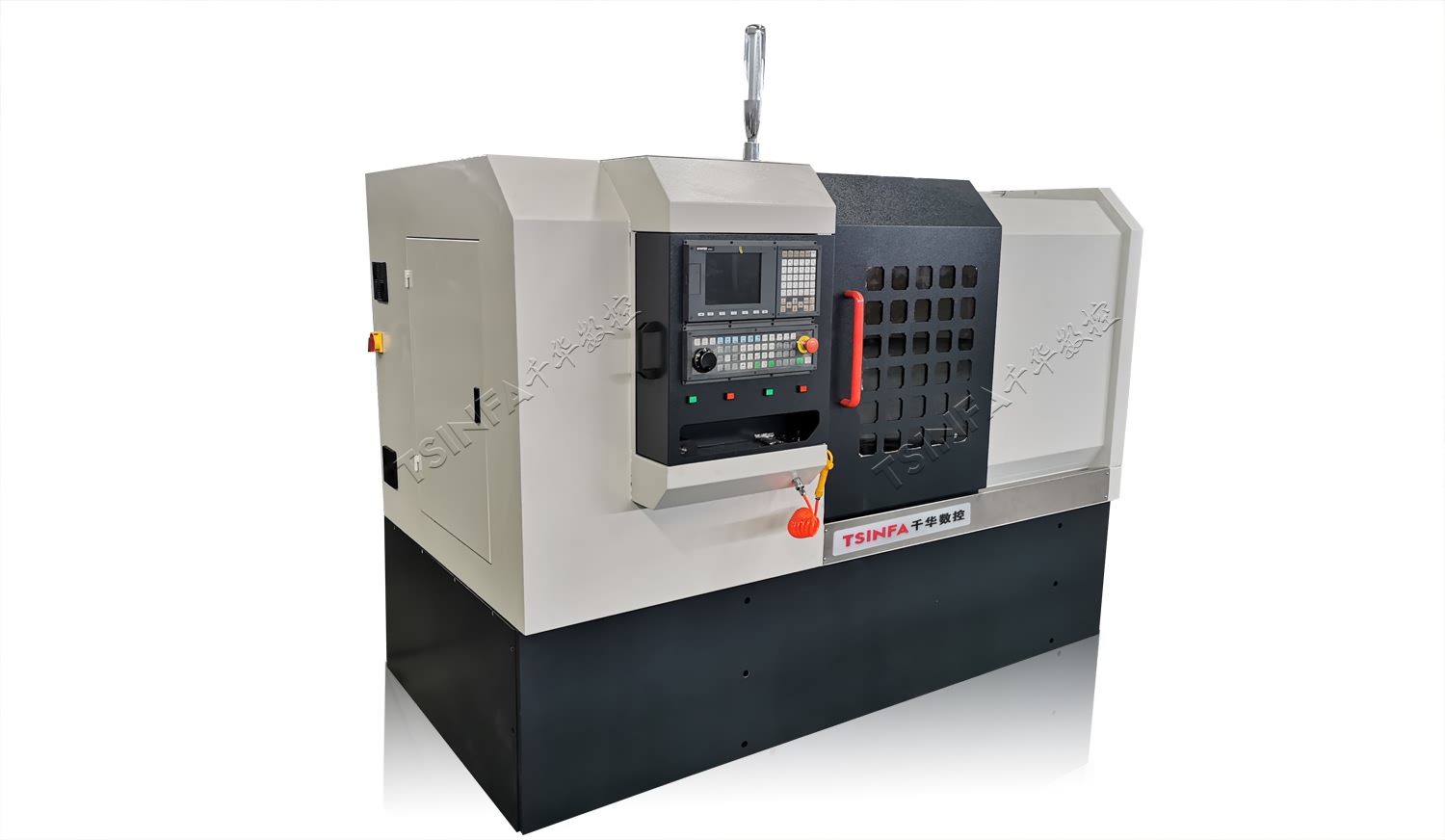

Le diamètre rotatif est de 500 mm, la longueur de traitement est de 500 à 1000 mm et la machine d'élimination des copeaux peut être utilisée pour l'élimination automatique des copeaux. Ramasser automatiquement le produit

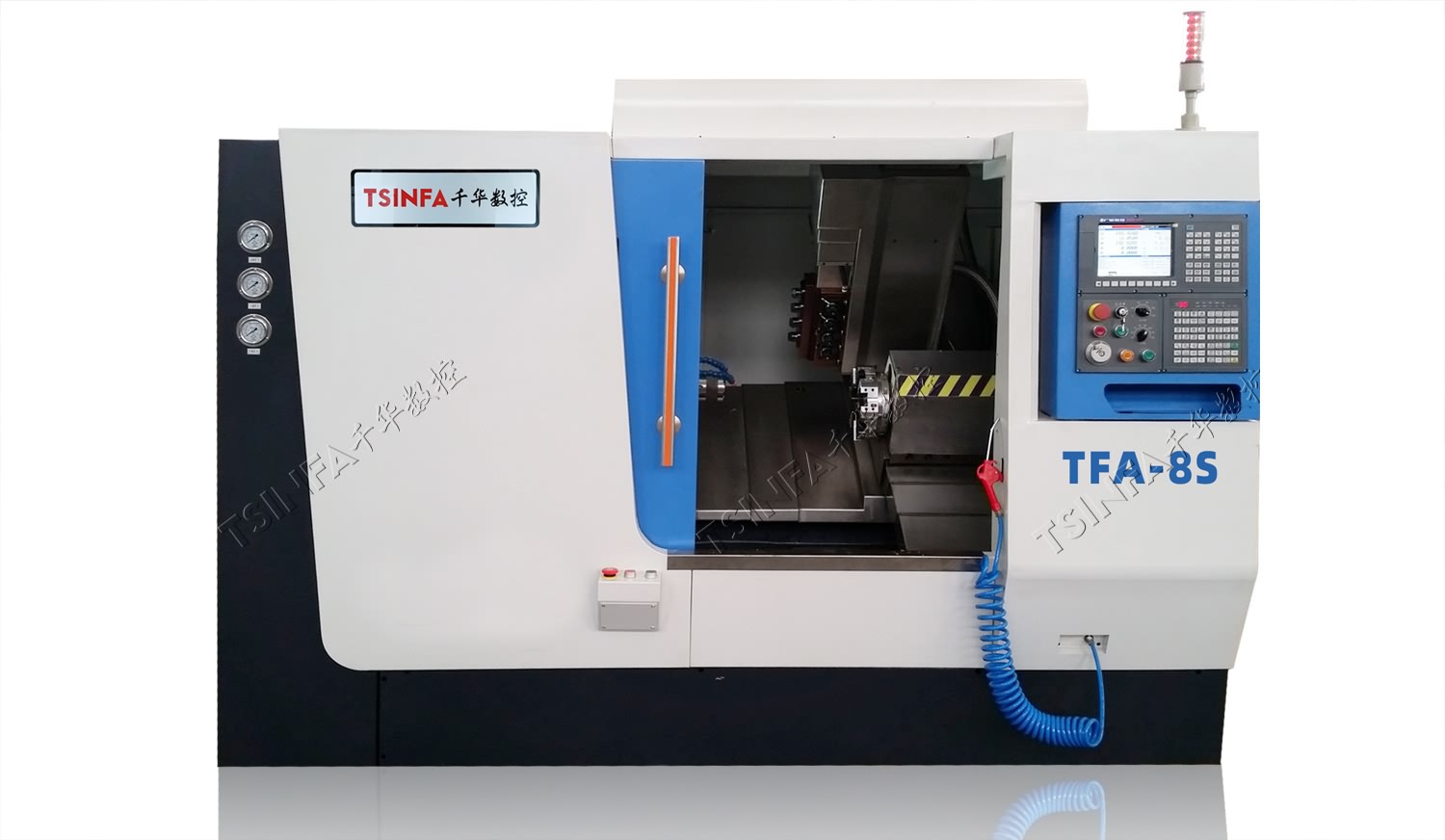

Tour de coupe à 8 stations, fraisage, perçage, tournage, peut être traité, programmation CNC
Tour d'outils de tournage à 8 stations, quatre têtes motrices à 90 angles, quatre têtes motrices à angle 0

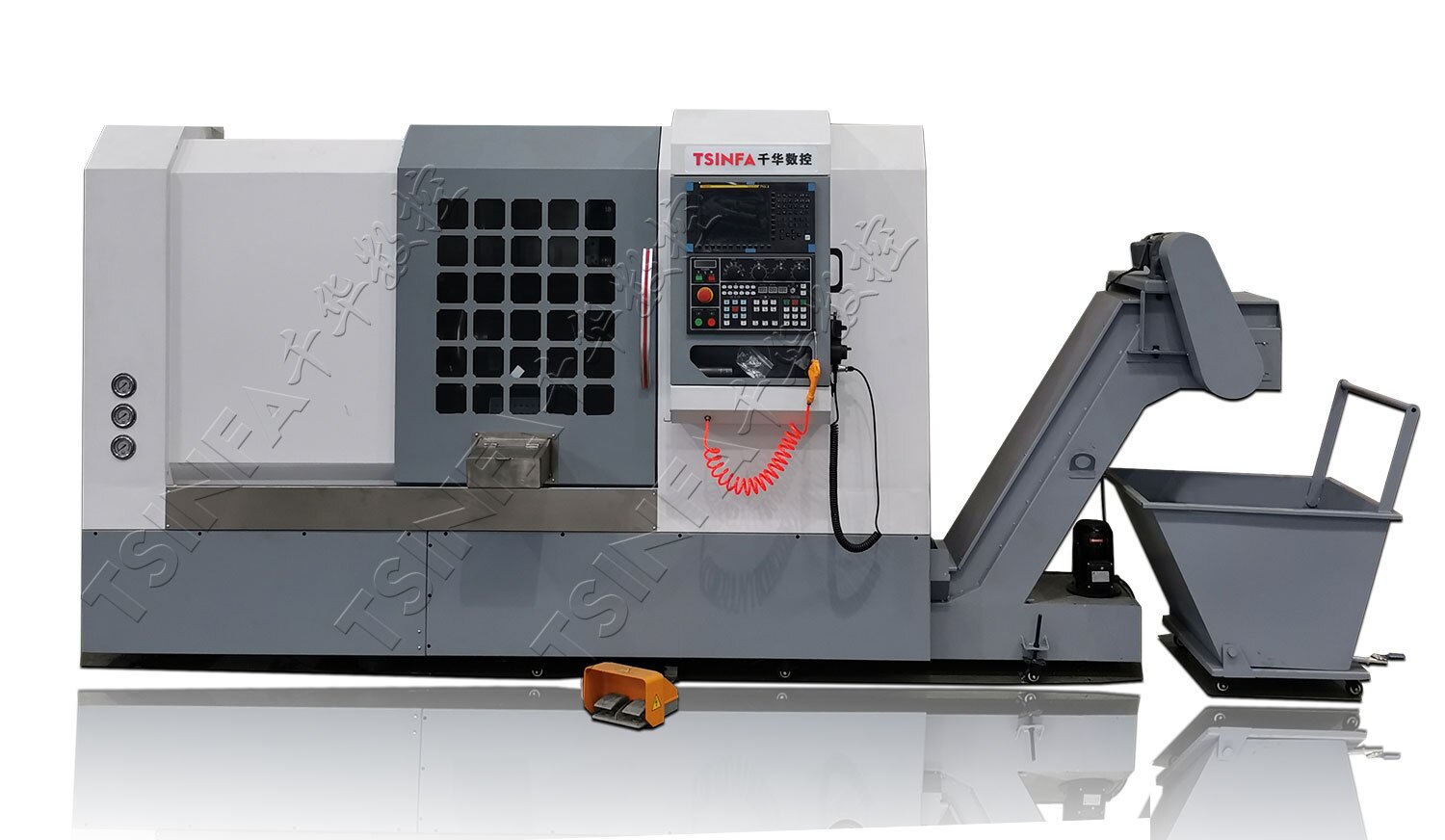

Diamètre rotatif 500, longueur d'usinage 500-1000
Tour CNC à plateau plat série LTK
prix bon marché, diamètre 360-16000mm, longueur d'usinage 500-5000mm,
La machine de tournage CNC peut également traiter certaines surfaces rotatives complexes, telles que l'hyperboloïde. Plusieurs axes peuvent être ajoutés en fonction de la demande : tour axe c, tour 3 axes, tour 2 axes, tour CNC 5 axes, tour CNC 4 axes.
Haute efficacité: Dans le centre de tournage CNC, une fois la pièce serrée une fois, elle peut terminer les pièces de tournage, le fraisage, le perçage, la charnière, le traitement du filetage et d'autres procédures de traitement.
Forte rigidité: Le lit est spécialement traité pour éliminer les contraintes internes.
Haute précision: Le tour CNC utilise directement le servomoteur pour réaliser le mouvement d'alimentation à travers la plaque de glissement d'entraînement de la vis à billes et le support d'outil, de sorte que la structure du système d'alimentation est grandement simplifiée.
Vidéo de la machine de tournage CNC:
Nous pouvons personnaliser selon vos besoins, contactez-nous pour une solution et un devis
Avantage de la machine de tournage CNC:
Haut degré d'automatisation: système CNC pour le contrôle, selon la technologie de traitement pour la programmation, plusieurs processus sont terminés en même temps. Il peut être équipé d'un mandrin hydraulique, d'un siège arrière hydraulique et d'un bras de robot pour le chargement et le déchargement automatiques, ce qui économise considérablement de la main-d'œuvre et améliore l'efficacité de la production.
Enlèvement pratique des copeaux: lit basculant en option, les copeaux de fer tombent naturellement dans la boîte de collecte des copeaux, peuvent être effectués par le biais du retrait des copeaux du convoyeur à chaîne.
Bonne sécurité: une protection entièrement fermée est adoptée.
Vitesse élevée: la vitesse nominale de la broche est disponible de 1600 à 4500 tr / min
Questions et réponses
Qu'est-ce qu'un centre de tournage cnc?
Les tours CNC économiques conventionnels ont deux axes, X et Z. Les centres de tournage ont de nombreux axes, 3 axes, 4 axes, 5 axes, etc. En plus de la fonction de tournage et de fraisage, il a la fonction de rendement élevé. Les temps et temps de serrage sont réduits.
En résumé, le centre de tournage CNC présente les caractéristiques suivantes:
(1) Forte adaptabilité, adaptée au traitement de pièces multi-variétés et en petits lots.
Dans le traitement au tour automatique ou semi-automatique traditionnel d'une nouvelle pièce, il est généralement nécessaire d'ajuster la machine-outil ou les accessoires de la machine-outil, afin de la rendre facile à utiliser.
La machine-outil s'adapte aux exigences du traitement des pièces, tandis que lors de l'utilisation d'un tour CNC pour traiter des pièces de différentes formes, il suffit de reprogrammer ou de modifier le processus d'usinage
Le programme (logiciel) peut répondre rapidement aux exigences de traitement et raccourcir considérablement le temps de préparation technique pour le remplacement du matériel de la machine
Convient pour le traitement multi-variété, monobloc ou en petits lots.
(2) Précision d'usinage élevée et bonne cohérence
En raison de l'intégration de technologies de pointe et nouvelles telles que la machine et l'électricité, la précision d'usinage des machines-outils CNC est généralement supérieure à celle des machines-outils ordinaires. Développement de machines-outils CNC.
Le processus d'usinage est contrôlé par l'ordinateur en fonction du programme de pré-saisie, ce qui évite le mauvais niveau technique de l'opérateur.
La différence de qualité du produit causée par des différences. Pour certaines pièces aux formes complexes, il est presque impossible pour des machines-outils ordinaires de les compléter.
Mais la machine-outil CNC ne compile que le programme le plus complexe pour être possible d'atteindre l'objectif, si nécessaire peut également utiliser la programmation assistée par ordinateur ou l'ordinateur pour calculer
Traitement assisté par ordinateur. De plus, le processus d'usinage de la machine-outil CNC n'est pas affecté par les changements physiques et émotionnels de l'opérateur.
(3) Il a une productivité plus élevée et un coût de traitement inférieur
La productivité de la machine-outil se réfère principalement au temps nécessaire pour traiter une pièce, y compris le temps de manœuvre et le temps auxiliaire. nombre
La vitesse de broche et la vitesse d'avance du tour peuvent être contrôlées dans une large plage, et une régulation de vitesse en continu peut être adoptée. La meilleure vitesse de coupe peut être sélectionnée pendant l'usinage.
Afin d'optimiser les paramètres de coupe, la productivité est grandement améliorée,
Le coût de traitement est réduit, en particulier pour les pièces de production de masse, plus le lot est grand, plus le coût de traitement est faible.
Pour la production de masse, en particulier la production de masse, l'efficacité et l'efficacité du traitement doivent être soulignées dans le but d'assurer la qualité du traitement
La stabilité du processus, sa technologie de traitement et le petit lot unique sont différents. Par exemple, la sélection des fixations, la disposition des trajectoires d'outil et la disposition des outils
L'emplacement et l'ordre d'utilisation doivent être soigneusement considérés, et le contenu pertinent sera présenté dans la section suivante.
Le contraire de la production de masse est la production monobloc. La caractéristique la plus importante de la production monobloc est d'assurer le premier taux de réussite, en particulier la qualité unique.
Pièces aux formes complexes et aux exigences de haute précision. Deuxièmement, par rapport au taux de réussite de la production monobloc. Production en une seule pièce
Le processus CN utilisé est différent de la production en série dans les aspects de la trajectoire d'outil, de la disposition des outils et du réglage du point de changement d'outil. Et production par lots
Par rapport à la production, la production monobloc doit éviter un temps de préparation de production trop long.
Quels sont les types de centre de tournage?
Le centre de tournage fait généralement référence à l'ajout de plusieurs arbres sur le tour CNC, de sorte que le tour a non seulement la fonction de tournage mais aussi la fonction de fraisage. Machine de tournage 3 axes, 4 axes, 5 axes.
Selon l'angle d'inclinaison du lit, il peut être divisé en centre de coupe à lit plat et centre de coupe à lit incliné.
Selon la position de la broche, elle peut être divisée en centre de rotation vertical et centre de rotation horizontal.
Selon les différents diamètres de rotation et longueurs d'usinage, il peut être divisé en centre de tournage lourd et centre de tournage léger.
Quelle est la sécurité générale dans le tournage CNC?
Lors du tournage avec le centre de tournage CNC, les principaux éléments de sécurité sont les suivants:
1.Lorsque la broche tourne à grande vitesse, le liquide de coupe éclabousse la pièce en rotation.
2 Pièce rotative à grande vitesse, il y a un risque de rejet
3. Risque de choc électrique causé par une fuite de courant
4. Erreur de programme, entraînant un risque de collision d'outil.
Compte tenu des risques ci-dessus, les employés sont tenus de suivre le manuel de sécurité pour l'exploitation
1. Fermez la porte de protection pendant l'usinage pour éviter les éclaboussures de liquide de coupe
2. Lorsque vous utilisez un mandrin fiable, assurez-vous de vérifier et de verrouiller le mandrin lors du serrage de la pièce. En même temps, fermez la porte de protection et ne vous tenez pas directement en face de la pièce.
3. Utilisation sûre de l'électricité et mise à la terre correcte. Réparez le matériel sans électricité.
4 Vérifiez la procédure pour vous assurer qu'elle est correcte avant le traitement.
Quels produits sont fabriqués à partir de fraiseuses et de tours CNC?
- Les produits sont fabriqués à partir de fraisage CNC
Pièces de boîte, pièces de surface complexes
Tels que toutes sortes de roue, roue de guidage du vent, surface sphérique, toutes sortes de moule de formation de surface, hélice et hélice de véhicule sous-marin, et certaines autres formes de surface de forme libre, ces pièces peuvent être traitées par le centre d'usinage. Turbine intégrale, moule d'injection, moule en caoutchouc, moule de formage sous vide, moule en mousse pour réfrigérateur, moule de coulée sous pression, moule de coulée de précision, etc.
- Les produits sont fabriqués à partir d'une machine de tournage
Le tour CNC peut traiter de nombreux produits, il est difficile de les lister un par un. En bref, le tour CNC traite principalement des pièces tournantes, telles que l'arbre, le manchon, le disque, etc.
Quelle machine CNC est utilisée pour le tournage de pièces?
Le tournage est une sorte de mode d'usinage dans lequel la pièce tourne et le moteur entraîne le porte-outil et entraîne l'avance de l'outil. Il existe plusieurs types de tours pouvant réaliser ce type d'usinage:
Tour horizontal CNC, tour vertical CNC, tour CNC.
Quel type de pièce le tour CNC convient-il au traitement?
1. Pièces tournantes au contour complexe ou dont la taille est difficile à contrôler
Parce que le centre de tournage CNC a une fonction d'interpolation linéaire et circulaire, et certains centres de tournage CNC ont une fonction d'interpolation non circulaire.
Avec la fonction d'interpolation de courbe, il peut tourner les pièces tournantes composées de n'importe quel contour de courbe plane, y compris les pièces grâce au calcul d'ajustement.
2. Pièces de haute précision
Les exigences de précision des pièces se réfèrent principalement aux exigences de précision de taille, forme, position et surface, parmi lesquelles la précision de surface se réfère principalement à
rugosité de surface. Par exemple, la précision dimensionnelle est élevée, des pièces cylindriques avec des exigences de cylindricité élevées;
Pièces de cône avec des exigences élevées en matière de rectitude, de rondeur et d'inclinaison de la ligne; pièces avec des exigences élevées pour le profil de ligne (forme de contour fin)
Sur le tour CNC de précision spécial, la précision du contour géométrique peut également être usinée très haut.
3. Traitement de la pièce durcie
Dans le traitement de grands moules, il existe de nombreuses pièces de grande taille et de forme complexe. La déformation de ces pièces après traitement thermique est faible.
Il est difficile de meuler les pièces durcies en raison de leur grande taille,
Remplacez le meulage par le tournage pour améliorer l'efficacité du traitement.
4. pièce de travail avec le processus complexe
La pièce à usiner doit tourner le cercle extérieur, la face d'extrémité, la rainure de fraisage sur le côté, le perçage. Ce type de pièce nécessite généralement trois machines-outils pour le traitement, des tours, des fraiseuses, des perceuses, le chargement et le déchargement du matériau est très gênant, vous pouvez acheter un centre de tournage pour le traitement.
Pièces de machine de tournage CNC
Fixation de tour:
Le dispositif utilisé pour maintenir la pièce sur un tour est appelé un dispositif de tour.
Les montages de tour peuvent être divisés en deux catégories de montages généraux et de montages spéciaux.
L'appareil universel fait référence au même appareil capable de serrer deux ou plus de deux types de pièces, par exemple, un mandrin à trois mors, un mandrin à quatre mors, une pince à ressort et un mandrin universel sur un tour.
L'appareil spécial est un appareil spécialement conçu pour traiter une pièce spécifiée d'un certain processus.
S'il est divisé en fonction des caractéristiques de combinaison des composants du luminaire, il existe des luminaires qui ne peuvent pas être recombinés et un luminaire qui peut être recombiné, ce dernier est appelé un luminaire modulaire.
Le montage avec une qualité fiable peut garantir la qualité du produit, améliorer l'efficacité du traitement et élargir le champ d'utilisation des machines-outils.
Dans le travail de tour, la plupart de l'utilisation de la pièce à usiner ou de positionnement cylindrique vierge.
Mandrin à trois mâchoires, divisé en trois manuels, électriques, pneumatiques, hydrauliques, selon les différents besoins du client, vous pouvez choisir. Centre de rotation sur le mandrin hydraulique général plus d'utilisation, le degré élevé d'automatisation. Convient pour le traitement par lots.
Par rapport aux tours conventionnels, les tours CNC utilisent généralement des tours à outils CNC, divisées en structures verticales et horizontales. Vous avez le choix entre 4 stations, 8 stations et 12 stations. Plus il y a de stations, plus le prix est élevé. Les différents types de conduite peuvent être divisés en tours hydrauliques et tours électriques. En général, le prix de la tour de couteau électrique est relativement beaucoup moins cher. En entrant le programme dans le système CNC, le signal de sortie du système CNC à la tour de coupe, changement d'outil automatique. Haute efficacité.
La poupée mobile et le mandrin travaillent ensemble pour fixer la pièce. Le siège arrière a un siège arrière manuel, un siège arrière hydraulique, un siège arrière pneumatique.
Pièces jointes optionnelles,
Machine d'élimination des copeaux: lorsque le centre de tournage est traité, la ferraille sera coupée, ce qui est facile à accumuler pendant une longue période. Une machine d'élimination des copeaux peut être utilisée pour l'élimination des copeaux. La ferraille sera transportée vers le véhicule externe par une rangée de chaînes pour un traitement unifié.
