Pusat Pemesinan Horizontal – Panduan Utama

Di antara mesin CNC yang paling umum adalah pusat permesinan horizontal. Ini adalah teknologi canggih yang memungkinkan beragam proses pemesinan.

Dalam panduan ini, kita akan mengeksplorasi semua aspek mendasar tentang pusat permesinan CNC horizontal. Mulai dari kelebihan, klasifikasi, prinsip kerja hingga aplikasi, dan aspek penting lainnya.

Mari selami.

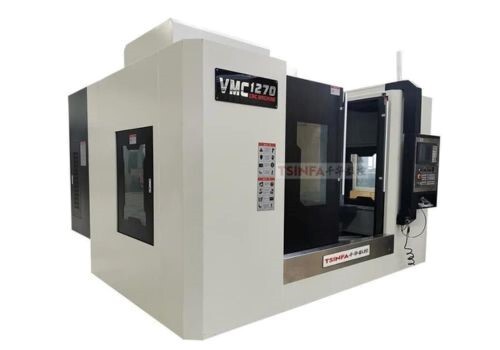

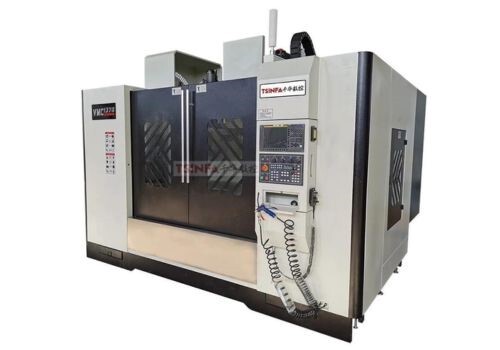

Apa itu Pusat Permesinan Horizontal (HMC)

Pusat permesinan horizontal memungkinkan Anda melakukan berbagai operasi pemesinan di lingkungan manufaktur yang mirip dengan pusat permesinan vertikal. Namun, Anda menemukan konfigurasi perkakas berbeda karena sejajar dengan lantai.

Keuntungan Pusat Permesinan Horisontal

Saat menggunakan pusat permesinan horizontal untuk pekerjaan manufaktur, Anda dapat menjalankan beberapa operasi penggilingan dengan banyak keuntungan lainnya:

1. Pusat permesinan jenis ini efisien dalam menghilangkan chip dengan menggunakan bantuan gravitasi. Anda menemukan hal ini karena orientasi horizontal yang mengurangi akumulasi serpihan yang dapat merusak pahat dan benda kerja.
2. Dengan satu pengaturan, Anda akan mendapati pusat pemesinan horizontal dapat melakukan operasi pemesinan pada beberapa permukaan benda kerja. Dengan demikian, Anda dapat menghemat waktu produksi benda kerja dan mendukung produksi dalam jumlah besar.
3. Karena Anda dapat melakukan berbagai macam operasi pemesinan bahkan pada geometri yang rumit, pusat pemesinan jenis ini sangat fleksibel. Oleh karena itu, Anda dapat menerapkan mesin ini jika terdapat kebutuhan akan produksi suku cadang bervolume tinggi dan beragam.
4. Kemampuan pusat permesinan horizontal untuk menampung berbagai alat membantu Anda secara otomatis beralih di antara operasi pemesinan yang berbeda dengan lancar. Berkurangnya intervensi manual membuat mesin ini sangat serbaguna sehingga memungkinkan Anda memproduksi berbagai suku cadang dengan jangka waktu yang lebih singkat.
5. Efisiensi dan kapasitas otomatisasi yang Anda peroleh dari HMC mengurangi kebutuhan akan tenaga kerja terampil, sehingga menurunkan biaya keseluruhan. Selain itu, waktu penyiapan yang lebih singkat dan produktivitas yang tinggi menjadikan jenis mesin ini hemat biaya untuk produksi skala besar.

Struktur dan Komponen Pusat Permesinan Horizontal

Sebagai bagian teknologi modern, pusat permesinan horizontal memiliki beberapa perkembangan yang berbeda. Hal ini memungkinkan pusat permesinan beroperasi dengan efisiensi dan presisi tinggi. Bagian dan komponen utamanya meliputi:

• Bingkai: Terdiri dari alas dan kolom, rangka pusat permesinan horizontal menopang keseluruhan mesin. Rangka pusat pemesinan horizontal terbuat dari bahan kaku yang mampu menyerap getaran selama pengoperasian.
• CNC: Sebagai kekuatan pendorong pusat permesinan horizontal, Anda menemukan sistem CNC menafsirkan dan melaksanakan desain pemesinan. Sistem CNC berada di balik pengoperasian otomatis spindel dan penggantian pahat.
• Poros: Spindel ditempatkan di dalam kepala dan menahan alat pemotong saat beroperasi. Spindel dapat berputar dan di pusat pemesinan horizontal, Anda akan mendapati spindel bergerak ke atas dan ke bawah.
• Meja kerja: Meja kerja adalah tempat Anda meletakkan benda kerja selama pengoperasian. Anda dapat menemukan meja kerja berputar yang memungkinkan Anda memutar benda kerja untuk pemesinan multi-sisi.
• Majalah Alat: Anda menggunakan majalah alat untuk penyimpanan alat di pusat permesinan horizontal Anda. Majalah alat memungkinkan Anda mengakses berbagai alat dengan mudah selama pengoperasian.
• Panel kendali: Melalui panel kontrol, Anda dapat berinteraksi dengan parameter pusat permesinan horizontal. Anda dapat memasukkan perintah dan mengatur parameter sambil memantau proses pemesinan.

Prinsip Kerja Pusat Permesinan Horizontal

Cara kerja pusat permesinan horizontal berkisar pada penghilangan material dari benda kerja untuk mencapai bentuk yang diinginkan. Proses pemesinan dikendalikan oleh CNC dan dapat diringkas sebagai berikut:

• Anda memasang benda kerja ke meja kerja yang akan digunakan mesin untuk mengerjakannya. Anda dapat memanfaatkan meja berputar untuk memungkinkan rotasi benda kerja.
• Setelah itu, Anda memuat program CNC ke dalam mesin. Program ini berisi instruksi untuk proses pemesinan.
• Muat perkakas yang diperlukan untuk proses pemesinan ke dalam majalah perkakas. Saat Anda menghidupkan mesin, sistem CNC memilih alat pengoperasian yang sesuai.
• Pusat permesinan horizontal menghilangkan material dari benda kerja sesuai dengan instruksi program CNC melalui spindel yang berputar. Prosesnya sangat tepat dan dapat diulang.
• Oleskan cairan pendingin ke area pemotongan untuk pelumasan, untuk mengurangi pemanasan dan menghilangkan serpihan.
• Anda mengamati pergerakan spindel dan meja kerja pada sumbu yang ditentukan untuk mencapai operasi pemesinan yang presisi dan kompleks. Mesin ini beroperasi sepanjang sumbu linier (X,Y, Z) dan sumbu rotasi (A dan B).

Proses Pemesinan Dilakukan oleh Pusat Pemesinan Horizontal

Anda dapat melakukan beberapa proses pemesinan di pusat pemesinan horizontal. Beberapa proses tersebut antara lain:

• Pengeboran: Di sini, Anda menggunakan mata bor untuk membuat lubang dengan berbagai bentuk pada benda kerja. Ini bisa berupa pengeboran pusat, pengeboran titik, dan pengeboran lubang dalam.
• Penggilingan: Dalam proses ini, alat pemotong berputar mengelilingi benda kerja dan membentuknya sesuai kebutuhan. Ada berbagai jenis operasi penggilingan yang dapat Anda lakukan seperti penggilingan muka, penggilingan pelat, atau penggilingan akhir.
• Penyadapan: Dengan metode ini, Anda memotong benang bagian dalam ke dalam lubang yang dibor. Sebuah keran berputar maju ke dalam lubang.
• Membosankan: Saat mengebor, Anda memperbesar lubang yang sudah ada menggunakan kepala bor atau alat pemotong satu titik.
• Reaming: Proses finishing ini memungkinkan Anda memperbesar dan memperhalus permukaan bagian dalam lubang dengan akurasi tinggi.
• Pembuatan profil: Memungkinkan Anda membuat bentuk dan kontur kompleks pada tepi benda kerja.

Jenis Pusat Permesinan Horisontal

Pusat permesinan horizontal tersedia dalam konfigurasi berbeda yang memungkinkan Anda memenuhi kebutuhan dan aplikasi pemesinan berbeda. Anda menemukan beragam dasar klasifikasi termasuk ukuran dan sumbu operasi.

• Kecil, Sedang dan Besar: Klasifikasi berdasarkan ukuran ini menentukan ukuran komponen Anda sekaligus memengaruhi volume produksi Anda. Anda dapat menggunakan pusat permesinan kecil dan menengah untuk komponen kompak bervolume rendah. Untuk benda kerja yang besar dan berat, pusat permesinan yang besar adalah pilihan yang ideal.
• HMC 3 Sumbu: Anda dapat mengoperasikan mesin ini sepanjang tiga sumbu linier: X, Y, dan Z yang berguna untuk tugas pemesinan tradisional.
• HMC 4 sumbu: Mesin ini memungkinkan Anda memiliki sumbu operasi tambahan di samping tiga sumbu linier yang biasanya berputar (A atau B).
• HMC 5-Axis: Mesin dengan kemampuan ini akan memberi Anda jangkauan yang lebih luas dalam pemesinan yang bergerak di semua sumbu linier dan rotasi utama.

Faktor yang Perlu Dipertimbangkan saat Memilih HMC

Saat mendekati produsen atau distributor pusat permesinan horizontal, Anda harus mempertimbangkan faktor-faktor penting untuk kebutuhan produksi Anda. Beberapa di antaranya termasuk:

• Karena terdapat spindel dengan peringkat kecepatan berbeda, pilih salah satu yang sesuai dengan kebutuhan material dan produksi Anda. Material yang lebih keras akan mengharuskan Anda menggunakan kecepatan dan daya spindel yang lebih tinggi.
• Jika desain Anda mencakup beberapa operasi dengan perkakas khusus, magasin perkakas yang lebih besar akan lebih menguntungkan. Dengan itu, Anda dapat dengan mudah mencapai operasi Anda secara memadai.
• Saat membuat komponen dan suku cadang berukuran besar, pusat permesinan horizontal yang Anda pilih harus mampu menangani benda kerja berukuran besar.
• Meskipun mesin-mesin ini dikendalikan oleh CNC, tingkat otomatisasi berbeda dari satu mesin ke mesin lainnya. Saat mengantisipasi volume produksi yang besar, gunakan mesin yang sepenuhnya otomatis untuk meningkatkan kecepatan produksi tur.
• Seperti investasi modal lainnya, biaya sangatlah penting. Pastikan Anda tidak melebihi anggaran sambil mempertimbangkan biaya operasional.

Pemeliharaan Pusat Permesinan Horisontal

Penting bagi Anda untuk melakukan pemeliharaan pusat permesinan horizontal untuk memastikan kinerja yang tahan lama. Hal ini akan memungkinkan Anda untuk memaksimalkan penggunaan investasi Anda selama masa manfaatnya. Beberapa tindakan pemeliharaan yang efektif diuraikan di bawah ini:

• Periksa oli pelumas untuk spindel dan periksa tingkat pengisian ulang cairan pendingin bila berada di bawah tingkat yang diharapkan.
• Lakukan pemeriksaan keausan pada semua bagian bergerak dan gantilah jika diperlukan.
• Periksa keselarasan mesin, kalibrasi ulang jika perlu untuk menjaga keakuratan.
• Periksa level cairan hidrolik, filter, dan saluran dari kebocoran atau kerusakan pada sekrup bola pelumas dan pemandu linier untuk kelancaran pengoperasian.
• Lakukan analisis getaran secara berkala untuk mendeteksi tanda-tanda awal keausan atau kegagalan pada spindel, bantalan, dan komponen berputar lainnya.

Penerapan Pusat Permesinan Horizontal

Fleksibilitas pusat permesinan dengan orientasi horizontal menjadikannya sangat diperlukan di berbagai industri. Anda dapat memanfaatkan mesin ini di industri berikut untuk mencapai efisiensi dan kesuksesan tinggi:

• Dalam industri otomotif, Anda menemukan mesin ini penting dalam pemesinan komponen mesin seperti blok silinder dan sistem transmisi.
• Komponen pesawat berstruktur besar seperti tiang sayap, rangka badan pesawat, dan roda pendaratan dikerjakan menggunakan pusat permesinan horizontal.
• Dalam industri medis, Anda menemukan pusat permesinan horizontal yang digunakan untuk membuat peralatan pemeriksaan dan implan ortopedi.
• Sistem persenjataan seperti rudal, senjata api, dan kendaraan lapis baja di industri pertahanan dikerjakan oleh pusat permesinan horizontal.
• Anda dapat menggunakan pusat permesinan ini dalam pembuatan peralatan industri berat dan pertambangan seperti generator dan rig pengeboran.
• Suku cadang industri dan pembuatan komponen dibantu oleh pusat permesinan horizontal yang Anda temukan digunakan dalam pembuatan cetakan.

Kesimpulan

Anda mendapatkan banyak manfaat ketika mengintegrasikan pusat permesinan horizontal dalam operasi pemesinan Anda. Oleh karena itu, berinvestasi pada peralatan ini membantu mengoptimalkan produksi Anda sekaligus meningkatkan kualitas, sehingga meningkatkan keunggulan kompetitif Anda.
