19 pièces de perceuse radiale que vous devez connaître
Lorsque nous nous référons à machines de forage, l’un des types les plus populaires et les plus efficaces est la perceuse radiale.
C'est parce que les trous que nous faisons avec elle dans les pièces volumineuses et volumineuses sont très précis, ce qui la rend très populaire. Nous allons décortiquer les principaux composants de cette perceuse et leur fonctionnement.

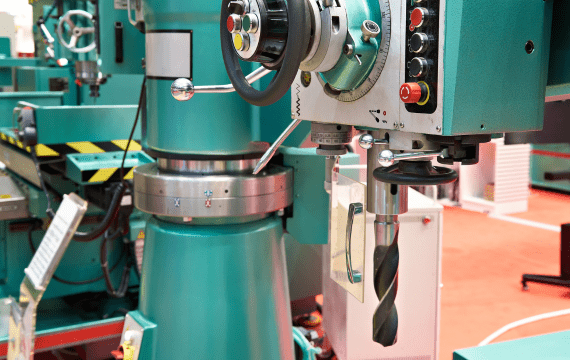

Qu'est-ce qu'une perceuse radiale
Il s'agit d'un outil remarquable que nous utilisons pour créer des trous dans des pièces de grande taille et lourdes que vous ne pouvez pas déplacer facilement. Cette machine particulière se distingue par le fait qu'elle peut amener sa perceuse au-dessus de votre pièce fixe à l'aide de son bras radial.
Cependant, l'efficacité et l'efficience de cette machine dépendent grandement des différents composants, grands et petits. Ils travaillent en tandem pour assurer le fonctionnement global précis et polyvalent de la machine.

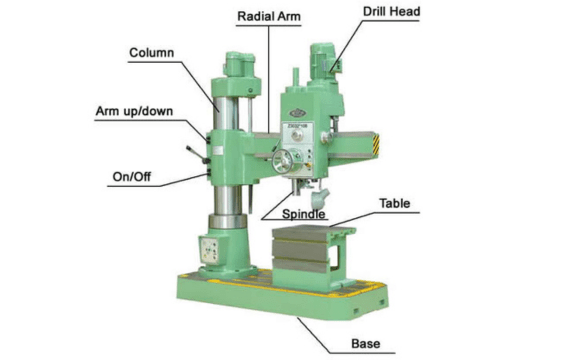

Pièces d'une perceuse radiale
Vous trouverez dans une perceuse radiale différentes pièces qui permettent leur fonctionnement. Nous allons les analyser et vous donner un aperçu du fonctionnement de cette machine :
1. Base
Il s'agit de la pièce qui maintient en place tous les composants de cette machine. Elle minimise les manœuvres et absorbe les vibrations, vous offrant ainsi une précision de perçage maximale. Le composant matériel est généralement de l'acier ou de la fonte, suffisamment solide pour supporter le poids de la colonne et de la pièce.
2. Colonne
Cette structure en forme de pilier offre un support au bras radial. Elle facilite le mouvement requis par le bras radial pour se déplacer de haut en bas et pour tourner autour pour positionner la perceuse. Grâce à sa structure solide, la perceuse radiale peut atteindre une stabilité maximale pendant son utilisation.
3. Bras radial
Le bras radial pivote et tourne horizontalement à partir de la colonne et contient la tête de perçage. Vous pouvez le faire glisser de haut en bas de la colonne ou même le faire pivoter pour permettre à la perceuse d'atteindre plusieurs points de votre pièce. Cette conception rend la machine suffisamment flexible pour les travaux plus importants et les tâches complexes.
4. Tête de forage
Il s'agit d'un composant composé qui abrite la broche, le moteur ainsi que d'autres composants connexes. Il est capable de se déplacer de gauche à droite sur le bras pour aligner correctement le foret dans sa position d'inclinaison. Ce composant est généralement la source la plus importante de la capacité de contrôle du processus de la machine.
5. Broche
Ce composant rotatif est situé dans la tête de perçage et transmet le mouvement de rotation à la tête de perçage pour percer la pièce. Il est entraîné par le moteur et régule la vitesse et la quantité de force appliquée par le mouvement rotatif. Une broche bien alignée permet des opérations de perçage très précises.
6. Mandrin
Il s'agit du composant chargé de serrer fermement le foret pendant le processus de perçage. Il est situé sur la broche et possède un bouton que vous pouvez régler en serrant ou en desserrant pour fixer des forets de différentes tailles. Vous trouverez le mandrin à trois mors très utilisé car il offre une tenue très solide.
7. Moteur
Le rôle du moteur dans cette machine est de faire tourner la broche. Il offre le couple et la vitesse appropriés pour percer différents matériaux. Vous pouvez obtenir différentes vitesses de perçage à l'aide de moteurs à vitesse variable qui ajustent la vitesse en fonction de la nature du perçage.
8. Mécanisme d'alimentation
Ce composant régule la quantité de poussée que votre foret exercera dans le matériau que vous percez. Vous pouvez soit le régler manuellement pendant le perçage, soit laisser la machine le faire automatiquement avec une vitesse d'avance constante. Des vitesses d'avance optimales éliminent l'usure de l'outil et les vibrations, vous offrant ainsi un processus de coupe fluide.
9. Tableau
Elle maintient votre pièce en place pendant le processus de perçage. Vous pouvez la relever ou l'abaisser et parfois l'incliner ou la faire pivoter pour mieux positionner votre pièce. Si vous avez besoin d'une distorsion minimale, en particulier lorsque vous travaillez avec des matériaux de grande taille, optez pour une table très robuste.
10. Mécanisme d'élévation
L'objectif principal de ce composant est de déplacer le bras radial vers le haut ou vers le bas de la colonne. Il vous permet, en tant qu'opérateur, d'atteindre la position verticale de la tête de perçage en fonction de la longueur de votre pièce ou de la profondeur de perçage requise. Ils sont disponibles sous forme de mécanismes manuels ou motorisés pour vous faciliter le processus de perçage.

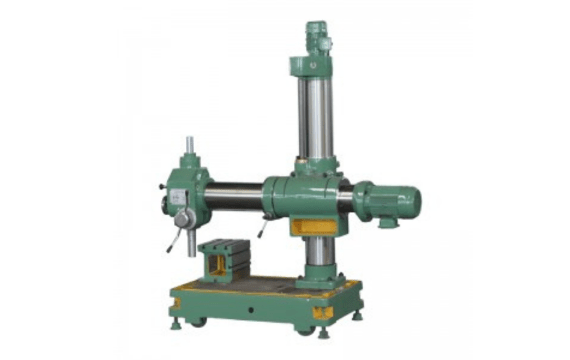

11. Mécanisme de verrouillage du bras radial
Il sert à fixer la position du bras radial en place pour l'empêcher de bouger pendant que vous percez et garantir des perçages précis. Ce mécanisme est particulièrement utile lorsque vous effectuez des perçages à grande vitesse ou que vous travaillez avec des pièces difficiles à percer.
12. Mécanisme de serrage de la colonne
Il utilise un mécanisme de piston à course longue pour maintenir la hauteur du bras radial sur la colonne. Cette pince est utilisée pour verrouiller le bras principal en position afin de garantir qu'il ne glisse pas lorsque vous le percez. Elle permet de maintenir la stabilité de votre pièce et de la perceuse radiale.
13. Système de refroidissement
Vous allez certainement générer de la chaleur pendant le perçage et ce système sert à refroidir à la fois le foret et la pièce à usiner pour éviter cela. Une partie de ce liquide de refroidissement est également dirigée vers la zone de perçage pour minimiser la friction. Il aide également à éliminer les copeaux et autres débris tout en refroidissant les outils pour prolonger leur durée de vie.
14. Boîte de vitesses
La vitesse de la broche est régulée par la boîte de vitesses, ce qui vous permet de la faire varier en fonction du matériau de votre pièce et de toute autre exigence de perçage. Vous pouvez améliorer le processus de perçage en changeant de vitesse pour augmenter ou diminuer votre vitesse de perçage. Cela vous permet de trouver un équilibre entre votre vitesse de perçage et la taille et le matériau de votre pièce.

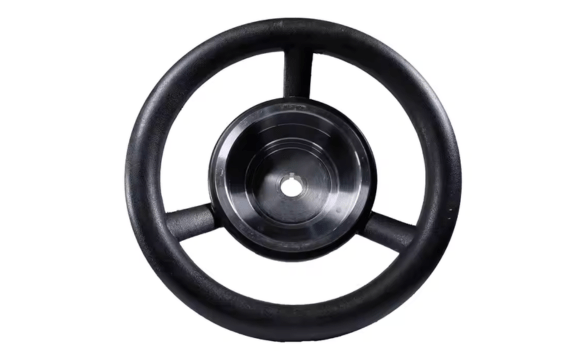

15. Volant
Vous pouvez utiliser le volant pour effectuer des micro-mouvements visant à ajuster la profondeur du foret ou à modifier la vitesse d'avance du foret. Il vous permet d'effectuer des réglages précis, notamment dans les opérations impliquant une avance manuelle. Il vous permet de contrôler la profondeur et la vitesse de perçage.
16. Interrupteurs de fin de course
Ils protègent la tête de forage en s'assurant qu'elle ne fonctionne pas au-delà d'un certain point de consigne. Pour ce faire, la machine est arrêtée lorsque la variable contrôlée atteint le niveau défini. Cela évite tout dommage à la fois à la machine et à votre pièce.
17. Panneau de configuration
Ce composant vous permet de gérer diverses activités sur la machine. Il peut comprendre des boutons de commande et des commutateurs pour le moteur, le mécanisme d'alimentation et les réglages du liquide de refroidissement. Vous pouvez trouver des perceuses radiales modernes dotées de cadrans et d'affichages sophistiqués pour une meilleure précision des machines.
18. Mécanisme de serrage de la pièce
Il garantit que votre pièce ne bouge pas inutilement pendant le perçage en la maintenant en place sur la table. Il garantit des vibrations minimales qui pourraient autrement compromettre la précision de votre perçage. Le fait d'avoir une pince fixée dans toutes les directions garantit la sécurité et la précision du perçage.
19. Composants de protection et de sécurité
Ces pièces existent pour vous protéger du contact avec des pièces mobiles ou des débris provenant du perçage. Vous les trouverez positionnées autour de la broche, de la courroie et des systèmes de refroidissement. Vous devez vous assurer que les protections sont bien fixées en place pour éviter les accidents inutiles.
Conclusion
Apprendre à connaître les différents composants de la perceuse radiale vous permet de vous rendre compte de son haut niveau de flexibilité et de précision. Que vous travailliez avec de grandes pièces en tôle ou que vous vous intéressiez à des composants plus petits, la compréhension de ces pièces vous garantit de tirer le meilleur parti des perceuses radiales.
