Máy tiện và Máy phay – Giải thích sự khác biệt chính

Nếu chưa từng sử dụng máy tiện và máy phay, bạn có thể thấy việc phân biệt chúng khá khó hiểu. Tuy nhiên, nếu bạn kiểm tra chúng kỹ lưỡng hoặc sử dụng chúng một thời gian, bạn sẽ nhận thấy chúng khá khác biệt.

Máy tiện là gì?

MỘT máy tiện là một thiết bị dùng để cắt các hình dạng riêng biệt ở các phôi khác nhau bằng cách sử dụng trục quay quanh. Sử dụng máy này, bạn có thể thực hiện các nguyên công gia công khác nhau bao gồm tiện và cắt ren. Tất cả những gì bạn phải làm là cài đặt một công cụ cắt phù hợp.

Máy phay là gì?

MỘT máy phay là một thiết bị được khai thác để áp đặt các hình dạng và hoa văn phức tạp lên các vật thể riêng biệt bằng cách sử dụng máy cắt quay. Bạn có thể mua máy phay vận hành thủ công hoặc máy phay vi tính tùy thuộc vào quy mô và nhu cầu sản xuất của bạn.

Sự khác biệt chính giữa máy tiện và máy phay

• Phương pháp làm việc

Máy tiện: Máy tiện về cơ bản hoạt động bằng cách sử dụng một công cụ cắt bất động để trích xuất các bộ phận không mong muốn khỏi phôi của bạn. Phôi thường được định vị trên một trục xoáy nghĩa là nó được gia công khi nó quay. Để ngăn chặn những chuyển động chưa từng có, phôi của bạn được giữ chắc chắn bằng ụ trước và ụ sau.

Máy phay: Với máy phay, phôi của bạn được giữ và định vị ở trạng thái bất động. Tuy nhiên, dụng cụ cắt của máy phay được thiết kế để thực hiện thao tác cắt trong khi nó quay nhanh. Điều này cho phép bạn khắc các thiết kế và hoa văn phức tạp trên phôi của mình.

• Khả năng hoạt động

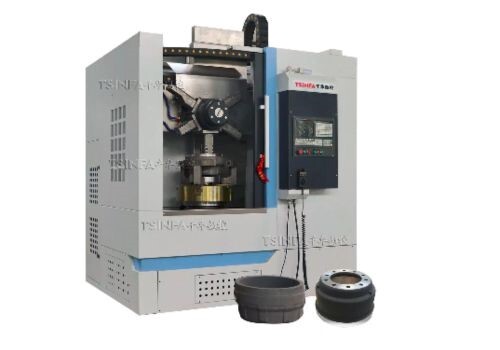

Máy tiện đứng

Máy tiện: Nhờ phương pháp làm việc độc đáo của máy tiện, chúng phù hợp hơn để sản xuất các bộ phận hình trụ, đối xứng và hình nón. Họ thực hiện điều này bằng cách đưa phôi quay của bạn vào máy cắt cố định. Bạn có thể sử dụng máy tiện của mình để;

• Quay.
• Phản đối.
• Luồng.
• Quằn quại.
• Vát mép.
• Đối mặt.

Máy phay: Cấu hình của chúng bao gồm một công cụ cắt xoáy hoặc dao phay và điều này khiến chúng trở nên hoàn hảo để sản xuất các bộ phận có thiết kế phức tạp. Với máy phay, bạn có thể gia công liền mạch các phôi phẳng, cong hoặc có hình dạng không đều. Họ có thể giúp bạn thực hiện các thao tác sau;

• Phay bên.
• Phay trơn.
• Phay khuôn.
• Phay xoắn ốc.

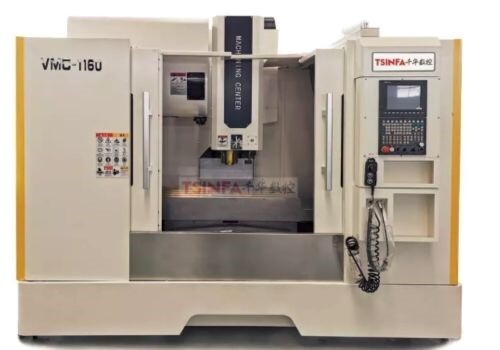

Máy phay

• Trục hoạt động

Máy tiện: Phần lớn các máy tiện đều có một trục duy nhất, nghĩa là bạn chỉ có thể di chuyển dụng cụ cắt của mình theo chiều dọc. Tuy nhiên, có những máy tiện chuyên dụng được trang bị nhiều trục.

Máy phay: Những máy này hỗ trợ nhiều trục thường là ba trục (X, Y và Z). Tuy nhiên, có loại máy phay 4 trục và 5 trục tiên tiến. Tính khả dụng của nhiều trục giúp tạo ra nhiều tuyến chuyển động hơn cho dao phay của bạn.

• Dụng cụ cắt

Máy tiện: Máy tiện thông thường sử dụng dao cắt hạt dao để cắt hoặc gia công phôi của bạn. Bạn có thể rút dao cắt hạt dao ra khỏi máy tiện và thay thế nó bằng một dao cắt khác tùy thuộc vào nhu cầu vận hành của bạn.

Máy phay: Phần lớn các máy phay hiện nay đều được trang bị máy nghiền ngón. Tuy nhiên, bạn có thể thay đổi dao phay ngón này và lắp một dụng cụ cắt khác tùy thuộc vào thao tác bạn muốn thực hiện.

Nguyên lý làm việc của máy tiện

Máy tiện hoạt động bằng cách đặt phôi của bạn trên một trục xoáy trong khi đưa phôi vào máy cắt bất động.

Phôi này được đặt trên bệ trước khi được cố định bằng các thiết bị kẹp như mâm cặp. Ngoài ra, phôi được cố định ở tâm sống hoặc tâm chết, đặc biệt khi quay phôi.

Để bắt đầu quá trình cắt, đế giữ phôi của bạn được quay ở tốc độ đặt trước. Trong khi phôi quay, dao cắt tương ứng sẽ dần dần được hạ xuống cho đến khi nó tiếp xúc với phôi của bạn. Điều này dẫn đến việc tách các mảnh nhỏ, cuối cùng dẫn đến việc tạo ra các thành phần được cắt hoặc có hình dạng đẹp.

Nguyên lý làm việc của máy phay

Máy phay đi kèm với bàn phay có vai trò chính là giữ phôi và định vị phôi để cắt. Chúng cũng có một dao phay quay được gắn trên trục chính. Thông thường, máy phay có nhiều trục nghĩa là bạn có thể di chuyển phôi dọc theo các trục này.

Sau khi dao phay quay chạm vào phôi của bạn, nó sẽ bắt đầu cắt bỏ các vật liệu không mong muốn cho đến khi đạt được kết quả mong muốn. Các mảnh vụn còn sót lại hoặc các mảnh được chiết xuất sau đó sẽ được làm sạch khỏi máy tiện trước khi tắt máy.

Các loại máy tiện

• Máy tiện tốc độ: Loại máy đơn giản này mang lại thời gian gia công tương đối nhanh hơn và chuyên dùng để gia công phôi mềm.
• Máy tiện động cơ: Máy tiện nhỏ gọn này sử dụng động cơ điện để điều khiển hoạt động gia công của nó. Nó được gọi là máy tiện động cơ vì ban đầu nó được cung cấp năng lượng bởi động cơ hơi nước.
• Máy tiện phòng dụng cụ: Máy tiện này nổi tiếng về độ chính xác tổng thể và khả năng thực hiện các nguyên công gia công phức tạp.
• Máy tiện Tháp pháo: Máy tiện này được đánh giá cao nhờ khả năng ấn tượng trong việc thực hiện các nguyên công gia công khác nhau nhờ có mâm dao. Tháp pháo chứa các dụng cụ cắt khác nhau.
• Máy tiện băng ghế dự bị: Máy tiện này có thể được lắp đặt trên bàn hoặc ghế làm việc tương đối nhỏ, khiến chúng trở nên hoàn hảo cho mục đích sử dụng theo sở thích.

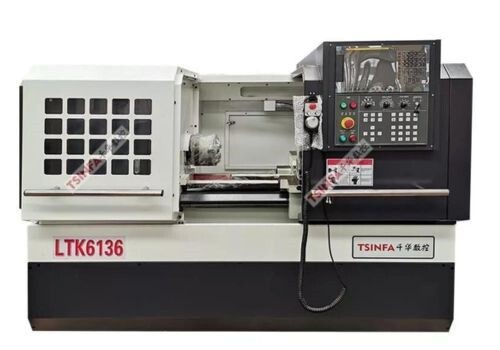

Máy tiện CNC

Các loại máy phay

• Máy phay đầu gối và cột: Máy này bao gồm một cột thẳng đứng và một đầu gối giúp dễ sử dụng. Bàn làm việc của nó được gắn trên đầu gối giúp bạn dễ dàng định vị phôi để cắt hơn.
• Máy phay ngang: Máy này được thiết kế riêng để gia công các vật thể lớn và cứng do vị trí trục chính nằm ngang.
• Máy phay đứng: Máy phay này có thể thực hiện nhiều nguyên công cắt khác nhau nhờ vào sự căn chỉnh theo chiều dọc của trục chính.
• Máy phay tháp pháo: Chiếc máy này tự hào có một đầu quay có khả năng chứa nhiều loại dao cắt riêng biệt.
• Máy phay vạn năng: Máy này cho phép bạn thực hiện nhiều nguyên công phay khác nhau vì nó kết hợp nguyên công của máy đứng và máy ngang.

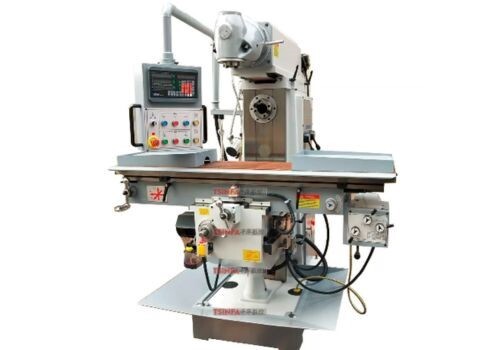

Máy phay tháp pháo đứng

Dụng cụ & Công nghệ cắt trong Máy tiện và Máy phay

Máy phay và máy tiện thường thực hiện các hoạt động gia công tương tự. Tuy nhiên, cách thức mà những cỗ máy riêng biệt này hoàn thành nhiệm vụ của chúng lại khá khác nhau. Họ sử dụng các công cụ cắt sau đây.

Máy tiện	Máy phay
Dụng cụ xoay	máy nghiền cuối
Công cụ nhàm chán	máy nghiền mặt
Mũi khoan tâm	Khoan khe
Công cụ xâu chuỗi	Mũi khoan đầu bi
Công cụ tạo rãnh	Máy cắt ruồi
Công cụ vát cạnh	máy nghiền phụ
Công cụ nhàm chán	doa
Công cụ đối mặt	Máy nghiền thô

Ưu điểm của máy tiện

• Độ chính xác cao.
• Làm việc với các vật liệu khác nhau.
• Hiệu quả cao.
• Khả năng đạt được kết thúc mịn.
• Có thể đạt được độ lặp lại.
• Tuổi thọ dài.

Ưu điểm của máy phay

• Có thể tạo ra các bộ phận có thiết kế và hình dạng phức tạp.
• Chính xác cao.
• Hỗ trợ lập trình máy tính.
• Có thể xay được những sản phẩm nặng.
• Không cần hoàn thiện thêm.
• Năng lực sản xuất số lượng lớn.

Ứng dụng chính

Máy phay	Máy tiện
Lỗ khoan.	Nguyên mẫu.
Phay chủ đề.	Xoay trang trí.
Phay đường viền.	Gia công các chi tiết hình trụ.
Cắt bánh răng.	Đối mặt.
Phay rãnh then.	Luồng.
Nguyên mẫu.	Tạo hình dạng côn.
Khe phay.	Sửa chữa trục bị mòn.
Phay bề mặt phẳng.	Đối mặt với mặt bích.

Máy phay và máy tiện vượt trội trong các ứng dụng riêng biệt nhờ các tính năng, cấu hình và khả năng riêng biệt. Hiểu được những điểm khác biệt chính của chúng sẽ giúp bạn lựa chọn được chiếc máy hoàn hảo cho hoạt động gia công độc đáo của mình.
