ชื่อชิ้นส่วนเครื่องอัดไฮดรอลิก

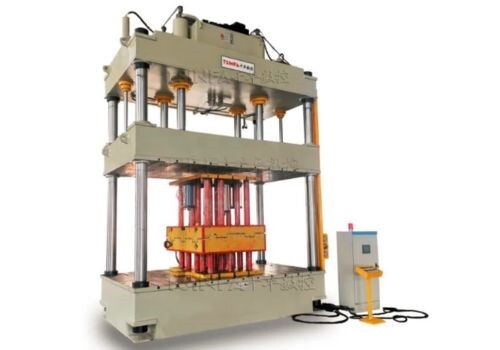

เครื่องอัดไฮดรอลิกเป็นเครื่องจักรที่ไม่เหมือนใครซึ่งใช้หลักการของปาสกาลในการผลิตพลังงานหรือแรง ด้วยพลังงานหรือแรงนี้ คุณสามารถทำสิ่งต่างๆ มากมาย เช่น การขึ้นรูป การขึ้นรูป หรือการกำหนดค่าวัสดุเพื่อสร้างชิ้นส่วนที่มีประโยชน์
บทความนี้เป็นการสรุปหลักการทำงานของเครื่องอัดไฮโดรลิก
ที่สำคัญกว่านั้น หลักการทำงานของเครื่องอัดไฮดรอลิกขึ้นอยู่กับการเคลื่อนไหวที่ประสานกันอย่างดีของชิ้นส่วนต่างๆ
นั่นก็คือการมองดูคุณ เครื่องอัดไฮดรอลิกเห็นได้ชัดว่ามีชิ้นส่วนและส่วนประกอบหลายพันชิ้น มาดูชิ้นส่วนหลักของเครื่องอัดไฮดรอลิกและหน้าที่ของมันกัน
ชิ้นส่วนหลักของเครื่องอัดไฮดรอลิกและฟังก์ชั่นต่างๆ
1.โครงสร้างเฟรมหรือเครื่องจักร
โครงสร้างเป็นโครงสร้างโลหะภายนอกโดยรวมที่ยึดส่วนประกอบอื่นๆ ไว้ โดยทั่วไปแล้ว เราผลิตโครงสร้างนี้จากเหล็กกล้าอ่อนที่มีความแข็งแรงหรือโลหะผสมเหล็กชนิดอื่นๆ เนื่องจาก:
- มีความแข็งแรงสูง
- ความเหนียว
- ความสามารถในการทนต่อแรงกระแทกหรือแรงอันมหาศาล
ดังนั้นนี่คือโครงสร้างพื้นฐานที่เป็นพื้นฐานของเครื่องอัดไฮดรอลิก กล่าวคือ ชิ้นส่วนทั้งหมดจะติดตั้งบนโครงสร้าง
ที่สำคัญกว่านั้น คุณจะพบว่าโครงสร้างยังสร้างพื้นฐานสำหรับการจำแนกประเภทอีกด้วย เครื่องอัดไฮโดรลิกชนิดต่างๆเช่น เรามี:
โดยหลักการแล้ว สิ่งเหล่านี้ทั้งหมดจะอธิบายถึงการออกแบบหรือโครงสร้างของโครงเครื่องอัดไฮดรอลิก
2. กระบอกสูบ
กระบอกสูบเป็นชิ้นส่วนหลักชิ้นหนึ่งของเครื่องอัดไฮดรอลิก โดยปกติ จำนวนกระบอกสูบไฮดรอลิกจะแตกต่างกันไปขึ้นอยู่กับแรงอัดที่คุณต้องการ (กำลังอัดไฮดรอลิก) ตัวอย่างเช่น เราอาจมี เครื่องอัดไฮโดรลิก 200 ตัน หรือ เครื่องอัดไฮโดรลิก 500 ตัน-
ในทางอุดมคติ กระบอกสูบจะทำงานเป็น ตัวกระตุ้นไฮดรอลิกกล่าวคือ เมื่อระบบของคุณ “สร้าง” พลังงานไฮดรอลิก พลังงานดังกล่าวจะถูกแปลงเป็นการเคลื่อนที่เชิงกล โดยปกติแล้ว การเคลื่อนที่เชิงกลจะแสดงออกมาในรูปแบบของการเคลื่อนที่เชิงเส้น
ภายใต้สถานการณ์ปกติ กระบอกสูบไฮดรอลิกจะทำงานเป็น
- แรม (หนึ่งสูบ)
- ลูกสูบ(กระบอกสูบอีกตัว)
โดยทั่วไป แรงดันที่เกิดขึ้นกับลูกสูบและกระบอกสูบจะก่อให้เกิดแรงอัดที่เพียงพอ (สูงถึงมากกว่า 500 ตัน) จนทำให้ชิ้นส่วนหรือวัสดุเสียรูปได้
แท่นกระแทกสร้างแรงกดดันต่อระบบเครื่องมือด้วยการเลื่อนภายในโครงเครื่องอัดไฮดรอลิก
3. น้ำมันไฮดรอลิก
การเคลื่อนไหวและแรงอัดเกิดจากของไหลในระบบไฮดรอลิก ตาม หลักการปาสกาลเป็นแรงขับเคลื่อนหลักในอุปกรณ์กดไฮโดรลิก
เป็นของเหลวไฮดรอลิกที่ส่งกำลังจากด้านหนึ่งของของเหลวไปยังอีกด้านหนึ่ง นอกจากนี้ ของเหลวเหล่านี้ยังมีหน้าที่อื่นๆ เช่น:
- การหล่อลื่น
- การระบายความร้อน และ
- การปิดผนึก
4.ลูกสูบ
ลูกสูบเป็นส่วนหนึ่งของกระบอกไฮดรอลิก เมื่อใดก็ตามที่คุณกดลูกสูบไฮดรอลิก ลูกสูบจะอัดของเหลวไฮดรอลิกจนไหลผ่านท่อ
จำไว้ว่าการออกแบบเครื่องอัดไฮดรอลิกจะมีกระบอกสูบสองกระบอก:
- กระบอกลูกโซ่ ซึ่งโดยทั่วไปจะเป็นกระบอกเล็ก
- กระบอกสูบหลักซึ่งเป็นกระบอกสูบขนาดใหญ่
5.ปั๊มไฮโดรลิก
ปั๊มช่วยให้ของเหลวไฮดรอลิกไหลเข้าสู่กระบอกสูบได้ ตัวอย่างเช่น ปั๊มไฮดรอลิกจะช่วยให้ของเหลวไฮดรอลิกไหลเข้าสู่ตัวสะสมและชิ้นส่วนเครื่องอัดไฮดรอลิกอื่นๆ
เมื่อพูดถึงปั๊มไฮดรอลิก คุณสามารถเลือกใช้ระบบดังต่อไปนี้:
- ปั๊มไฮดรอลิกแบบใบพัด
- ปั๊มไฮดรอลิกแบบเฟือง
- ปั๊มไฮดรอลิกลูกสูบ
ขึ้นอยู่กับว่าระบบควรทำงานอย่างไร มีตัวเลือกสำหรับปั๊มแบบแปรผันหรือปั๊มแบบคงที่ แต่ในกรณีส่วนใหญ่ เครื่องอัดไฮดรอลิกจะใช้ปั๊มแบบปริมาตรจ่ายเชิงบวก ซึ่งหมายความว่าปั๊มไฮดรอลิกของคุณจะจ่ายของเหลวไฮดรอลิกในปริมาณคงที่สำหรับรอบการทำงานของปั๊มทุกรอบ
6. กิ๊บส์
ในระหว่างการเคลื่อนที่แบบลูกสูบ ลิ่มจะทำหน้าที่นำแท่นกระแทก ดังนั้น คุณจึงสามารถเคลื่อนที่ขนานและตั้งฉากกันได้
คุณสามารถปรับกลไกได้อย่างง่ายดายเพื่อให้ได้ระดับการเคลื่อนไหวที่ต้องการในเครื่องอัดไฮดรอลิก
7. เครื่องสะสมไฮดรอลิก
ตัวสะสมเป็นกระบอกสูบที่มีลูกสูบซึ่งทำงานด้วยสปริง ตัวสะสมจะเก็บเครื่องอัดไฮดรอลิกซึ่งระบบจะปล่อยออกเมื่อจำเป็น โปรดทราบว่าแรงดันไฮดรอลิกนี้อยู่ในรูปของของไหล
แม้ว่าการกำหนดค่าอาจแตกต่างกันไป แต่ในกรณีส่วนใหญ่ ตัวสะสมจะยึดปลายด้านหนึ่งเข้ากับเครื่องจักร ในขณะที่ปลายอีกด้านหนึ่งจะยึดกับปั๊มไฮดรอลิก
โดยพื้นฐานแล้วจะช่วยประหยัดปั๊มจากการทำงานอย่างต่อเนื่อง เนื่องจากทำหน้าที่เสมือนแหล่งกักเก็บพลังงาน
8. โต๊ะทำงาน
นี่คือตำแหน่งที่คุณจะวางวัสดุที่คุณต้องการกด โต๊ะจะต้องแข็งแรงเพียงพอที่จะทนต่อแรงอัดจากเครื่องจักร จะต้องทนต่อแรงกระแทกและแรงกระแทก รวมถึงแรงเฉือนอื่นๆ
9. มอเตอร์ไฮดรอลิก
มอเตอร์ไฮดรอลิกเป็นอีกตัวอย่างหนึ่งของตัวกระตุ้นไฮดรอลิก เป็นส่วนประกอบในเครื่องอัดไฮดรอลิก ซึ่งแปลงแรงดันจากของเหลวไฮดรอลิกเป็นการเคลื่อนที่เชิงมุมหรือแรงบิด
นอกจากนี้ มอเตอร์ไฮดรอลิกยังมีการกำหนดค่าที่แตกต่างกัน ขึ้นอยู่กับความเร็วในการทำงานและระดับการไหลที่ต้องการ
10. ระบบท่อ หรือ ระบบสายยาง
ท่อเป็นท่อกลวงที่ช่วยให้ของเหลวไฮดรอลิกไหลได้โดยไม่มีข้อจำกัด บางครั้งคุณอาจเรียกท่อนี้ว่าท่อระบบไฮดรอลิก
11.อ่างเก็บน้ำ
เช่นเดียวกับระบบไฮดรอลิกอื่นๆ เครื่องกดเหล่านี้มีอ่างเก็บน้ำ นอกจากหน้าที่ที่ชัดเจนในการเก็บของเหลวไฮดรอลิกแล้ว ยังช่วยในเรื่องต่อไปนี้ด้วย:
- การถ่ายเทความร้อน – ขจัดความร้อนส่วนเกินออกจากของเหลวไฮดรอลิก
- ขจัดสิ่งสกปรก – ช่วยให้สิ่งสกปรกที่อาจอยู่ในของเหลวไฮดรอลิกตกตะกอนได้
- ให้ทั้งความชื้นและอากาศออกไป – สิ่งเหล่านี้อาจส่งผลต่อประสิทธิภาพโดยรวมของระบบไฮดรอลิก
12. ระบบวาล์ว
หลักการทำงานของเครื่องอัดไฮดรอลิกขึ้นอยู่กับความสามารถของระบบในการควบคุมการไหลของของเหลว ซึ่งทำให้ระบบวาล์วเป็นส่วนประกอบสำคัญของเครื่องอัดไฮดรอลิก
ระบบวาล์วกดไฮดรอลิกทำหน้าที่สำคัญสามประการ:
- การเริ่มการไหลของของเหลวไฮดรอลิก
- การหยุดหรือหยุดการไหลของของเหลวไฮดรอลิก
- การแนะนำหรือควบคุมการไหลของของเหลวไฮดรอลิก
กลไกการทำงานของวาล์วเหล่านี้สามารถทำงานตามการออกแบบเครื่องอัดไฮดรอลิกได้ดังนี้:
- นิวเมติกส์
- คู่มือ
- ไฮดรอลิก หรือ
- ไฟฟ้า
ชิ้นส่วนเครื่องอัดไฮดรอลิก – ภาพโดย: The Engineers Post
13. ตัวควบคุมแรงดัน
ช่วยรักษาแรงดันที่เหมาะสมเพื่อให้เครื่องอัดไฮดรอลิกทำงานได้ เนื่องจากเป็นระบบวงจรปิด ตัวควบคุมจึงทำหน้าที่ควบคุมระดับแรงดันของของเหลวไฮดรอลิกที่ไหลในท่อ กระบอกสูบ และถังให้เหมาะสม
ด้วยความช่วยเหลือของตัวควบคุมนี้ ในกรณีที่แรงดันของไหลเกินระดับที่ต้องการ ของเหลวส่วนเกินจะถูกส่งกลับเข้าไปในอ่างเก็บน้ำ
14. ตู้ไฟฟ้า
หนึ่ง ตู้ไฟฟ้า ปกป้องส่วนประกอบไฟฟ้าและอุปกรณ์เสริมของเครื่องอัดไฮดรอลิกได้อย่างปลอดภัย และยังช่วยป้องกันฝุ่นละอองและปัจจัยแวดล้อมอื่นๆ อีกด้วย
15. อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI)
แผงนี้เป็นแผงควบคุมแบบตั้งโปรแกรมได้ซึ่งเป็นส่วนหนึ่งของระบบอิเล็กทรอนิกส์ในเครื่องอัดไฮดรอลิก โดยช่วยให้คุณกำหนดค่าการทำงานของเครื่องอัดไฮดรอลิกได้ ทั้งนี้ คุณสามารถกำหนดค่าและตรวจสอบการทำงานของเครื่องอัดไฮดรอลิกได้ ขึ้นอยู่กับการออกแบบเครื่องอัดไฮดรอลิก
สำหรับเครื่องจักรขั้นสูง คุณอาจใช้ HMI เพื่อค้นหาประวัติกระบวนการและข้อมูลที่เกี่ยวข้องอื่นๆ คุณจะพบแผงหน้าจอสัมผัส HMI ในเครื่องอัดไฮดรอลิกอุตสาหกรรม อย่างไรก็ตาม แผงหน้าจอสัมผัส HMI ไม่ค่อยพบเห็นในเครื่องอัดไฮดรอลิกแบบใช้มือ
16. ชุดขับเคลื่อนไฮดรอลิก
เรียกอีกอย่างว่า ชุดส่งกำลังไฮดรอลิก เป็นระบบที่สมบูรณ์ประกอบด้วยส่วนต่างๆ มากมาย เช่น:
- ถัง
- ท่อยาง
- เครื่องทำความเย็น
- มอเตอร์
17. ปั๊มน้ำ
ชิ้นส่วนทั้งหมดเหล่านี้ทำงานร่วมกันเพื่อสร้างแรงดันเพื่อขับเคลื่อนมอเตอร์และกระบอกสูบ นี่คือหลักการทำงานพื้นฐานของเครื่องอัดไฮดรอลิก
18. ขาตั้ง
เป็นส่วนฐานของโครงหรือโครงสร้างของเครื่องอัดไฮดรอลิก ซึ่งจะเป็นตำแหน่งที่คุณจะยึดเครื่องอัดไฮดรอลิกเข้ากับพื้นหรือพื้นผิวให้แน่นหนา
คุณควรติดตั้งเครื่องอัดไฮดรอลิกบนพื้นผิวเรียบ และหากเป็นไปได้ ควรยึดด้วยน็อตและสลักเกลียว
19. เบาะรองนอน
เรียกอีกอย่างว่าหมอนรองดึง ซึ่งให้แรงยึดชิ้นงานที่ยืดหยุ่นและควบคุมได้ ช่วยป้องกันการเสียรูปไม่พึงประสงค์ระหว่างการดำเนินการแปรรูปวัสดุ
เมื่อถูกผลัก จะมีแรงต้านทานเพื่อให้การประดิษฐ์ดำเนินไปอย่างราบรื่นและมีประสิทธิภาพ
20. หมอนข้าง
Bolster คือแผ่นที่ถอดออกได้ซึ่งเป็นส่วนหนึ่งของโต๊ะทำงาน แผ่นเหล่านี้มีรูปแบบการใช้งานที่แตกต่างกันไป แต่ส่วนใหญ่จะยึดด้วยสลักเกลียวเข้ากับฐานเครื่องอัดไฮดรอลิก
นอกจากนี้ คุณยังสามารถติดเครื่องมือของคุณเข้ากับหมอนรองได้อีกด้วย
21. บูชชิ่ง
ชิ้นส่วนสำคัญอีกชิ้นหนึ่งของเครื่องจักรอัดไฮดรอลิกคือบูช ซึ่งมีทั้งแบบตายตัวและแบบแปรผัน คุณจะพบชิ้นส่วนเหล่านี้ในเครื่องอัดแบบนำทางหลัง
บูชส่วนใหญ่ชุบด้วยบรอนซ์ด้วยกราไฟท์เพื่อลดแรงเสียดทานในการนำทางระบบลูกสูบระหว่างการผลิตวัสดุ
22. มงกุฎกดไฮโดรลิก
เป็นส่วนบนของเครื่องอัดไฮดรอลิก ส่วนประกอบนี้ประกอบด้วยกระบอกสูบและกลไกขับเคลื่อนอื่นๆ
23. ถาดอุ่น
แผ่นเหล็กที่อุ่นร้อนเป็นส่วนประกอบพิเศษของเครื่องอัดไฮดรอลิกที่ช่วยให้ชิ้นงานมีคุณภาพสูง ในกรณีส่วนใหญ่ แผ่นเหล็กเหล่านี้มักเป็นแผ่นเหล็กที่สามารถให้ความร้อนได้โดยใช้:
- ไอน้ำ
- น้ำมันหรือ,
- ไฟฟ้า
ในการออกแบบเครื่องอัดไฮดรอลิกส่วนใหญ่ คุณจะต้องติดตั้งระบบเครื่องมือเข้ากับแท่นพิมพ์ที่ได้รับความร้อน นอกจากนี้ เครื่องมือเหล่านี้อาจมีตัวตัดความร้อน ซึ่งเป็นฉนวนระหว่างโครงเครื่องอัดไฮดรอลิกและแท่นพิมพ์
นอกเหนือจากชิ้นส่วนเครื่องอัดไฮดรอลิกที่กล่าวไว้ข้างต้นแล้ว เราสามารถสรุปส่วนประกอบอื่นๆ ได้ในตารางด้านล่างนี้:
| ชื่อชิ้นส่วนเครื่องอัดไฮดรอลิก | ฟังก์ชั่นของชิ้นส่วนเครื่องอัดไฮดรอลิก |
| แรมน็อคเอาท์ | · ถอดชิ้นส่วนที่ขึ้นรูปออกจากระบบเครื่องมืออัดไฮดรอลิก |
| ช่องที | · ส่วนใหญ่จะพบในแผ่นเพลท · ช่วยยึดเครื่องมือ (แม่พิมพ์) ให้อยู่ในตำแหน่งที่ถูกต้อง |
| พวงมาลัย | · มีจำหน่ายในเครื่องอัดไฮดรอลิกแบบ 2 หรือ 4 เสาเป็นหลัก · ส่วนใหญ่เป็นเกลียวที่มีน็อตสำหรับช่วยยึดโครงเครื่องอัดไฮดรอลิก |
| เซ็นเซอร์และทรานสดิวเซอร์ | · วัดตำแหน่งเชิงเส้น แรงดัน และพารามิเตอร์อื่นๆ ในเครื่องอัดไฮดรอลิก |
| ข้อต่อและอุปกรณ์ไฮดรอลิก | · ได้แก่ สลักเกลียว น็อต ปะเก็น และตัวเชื่อมต่ออื่นๆ · ยึดโครงสร้างเครื่องอัดไฮดรอลิกในขณะที่รับประกันการไหลของของเหลวไฮดรอลิกและส่งกำลังอย่างราบรื่น |
| ประตูนิรภัย | · เรียกอีกอย่างว่าประตูแก้ไข คุณสามารถใช้ประตูนี้เพื่อเปลี่ยนชิ้นงานได้ |
| สวิตช์ | · สวิตช์ปกติสำหรับเปิดและปิดเครื่องอัดไฮดรอลิก · สวิตช์จำกัดการควบคุมการเคลื่อนที่ของส่วนประกอบทางกลไกเพื่อป้องกันไม่ให้ส่วนประกอบเหล่านั้นผ่านกระบวนการถัดไป |
| ระดับมือ | · ช่วยให้คุณสามารถควบคุมกระบวนการด้วยตนเองได้ |
| วินช์เบรคแรงเสียดทาน | · ปรับเตียงทำงานเมื่อจำเป็น |
บทสรุป
อย่างที่คุณเห็น เครื่องอัดไฮดรอลิกประกอบด้วยชิ้นส่วนและส่วนประกอบต่างๆ มากมาย ในบทความนี้ เราจะกล่าวถึงเฉพาะชิ้นส่วนหลักบางส่วนเท่านั้น
ในกรณีที่คุณต้องการทราบชื่อชิ้นส่วนและตำแหน่งที่แน่นอนในเครื่องของคุณ โปรดดูคู่มือผลิตภัณฑ์เสมอ
