Prensa lateral reta: guia para conformação de metais de alta precisão

O que é um desenvolvimento lateral reto?

Uma prensa de lado reto é um equipamento altamente preciso usado na fabricação de metais. O design desta máquina é especializado para moldar as peças de metal e torná-las ideais para as indústrias. Este tipo de configuração estrutural resiste à deflexão sob carga pesada. É usado principalmente na fabricação de automóveis, aeronaves e fabricação de eletrodomésticos.

Principais componentes do Straight Side Press

As prensas laterais retas são construídas com as seguintes peças que desempenham funções primárias em todos os processos de formação de metais.

• Quadro

A estrutura é a parte que confere força à prensa e minimiza as deflexões causadas por cargas altas. Os lados retos fornecem suporte e rigidez.

• Coroa

A coroa é a parte superior da máquina de prensa que contém as unidades críticas para o acionamento principal. Ela serve para ocultar todas as unidades que atendem aos atuadores de potência da prensa, incluindo a unidade de acionamento e os controles operacionais que realizam as funções da prensa.

• Deslize (carneiro)

O carneiro é a parte móvel, portanto, é usado no slide para transmitir ação por meio de força de impressão à peça de trabalho. Os slides são projetados para serem orientados verticalmente e têm a intenção de empurrar a fúria da massa contra uma matriz ou placa de reforço, criando assim uma deformação de área da massa.

• Placa de reforço

A placa de reforço é uma placa destacável que é submetida na área da mesa de prensa. Ela auxilia a matriz fornecendo uma área plana, suportando assim a força atuada durante cada ciclo. Ela garante operações de estampagem perfeitas.

• Cama

A cama é considerada o componente primário da prensa lateral reta. A cama suporta a peça de trabalho e a placa de reforço. Ela precisa ser forte e não se deslocar sob altas pressões operacionais.

• Mecanismo de acionamento

O componente responsável por mover o slide é o mecanismo de acionamento, pois ele forma a força de formação do metal. Ele consiste em mecanismos de acionamento do tipo mecânico, hidráulico e servoacionado. Principalmente, as prensas laterais retas usam um virabrequim ou mecanismo de alternância para mudar o movimento rotacional para força linear.

• Guias

Guias garantem que o slide não se mova em mais do que uma direção definida no movimento vertical. Elas ajudam a reduzir o movimento lateral e, portanto, aumentam a precisão em aplicações de conformação de metal.

• Sistema de embreagem e freio

A embreagem engata o acionamento, fazendo com que o slide comece a se mover enquanto o sistema de freio o fará parar. Esse processo repetitivo torna as operações seguras e controladas.

• Dispositivos de segurança

Dispositivos de segurança são colocados para proteger os operadores de contato externo e cortar outras atividades se uma situação de emergência ocorrer. Os mais comuns são cortinas de luz, botões de emergência e sensores.

Todos esses elementos são integrados de forma a possibilitar que a prensa lateral reta trabalhe metais com grande consistência e precisão e de forma segura.

Tipos de prensas laterais retas

Três tipos de prensas podem ser distinguidos como prensas de lado reto. Elas incluem prensas mecânicas, hidráulicas e servo, cada uma com desvantagens específicas, tornando-as apropriadas para aplicações específicas, como segue.

• Prensas laterais retas mecânicas

Uma prensa mecânica de lado reto é um tipo de prensa de estampagem com uma estrutura sólida e de lado reto. Ela usa um volante acionado por motor para acionar o slide. Como elas podem manter forças constantes ao longo do tempo, elas são úteis em indústrias que exigem produção de alto volume. Essas máquinas são usadas principalmente nos processos de estampagem e corte, principalmente na indústria automotiva.

• Prensas hidráulicas laterais retas

Prensas hidráulicas são um tipo que usa fluido hidráulico para criar força. A superfície deslizante geradora desse tipo de prensa tem a possibilidade de aplicar uma pressão uniforme durante todo o curso. Ela é bastante versátil e pode ser usada para operações de estampagem profunda, dobra e conformação nas quais a força varia com a distância percorrida.

• Prensas laterais retas servoacionadas

Prensas servoacionadas utilizam um servomotor para movimento de deslizamento que é feito de forma controlada. Um processo específico pode ser programado através do controle de velocidade, posição ou força ou múltiplos desses processos. Tais razões também tornam as prensas servoacionadas muito eficazes para a produção de peças complexas nas indústrias elétrica e aeroespacial, onde alta precisão é necessária.

• Configurações Estruturais

A prensa de lados retos tem uma variedade de configurações estruturais que incluem armações laterais de ponto único e ponto duplo. Uma prensa de ponto único deriva sua força de uma única armação central que foi levantada. Ela é adequada para peças menores e mais simples. Enquanto as prensas de ponto duplo são muito mais largas, o que melhora a estabilidade de componentes maiores e mais complexos.

Vantagens das prensas laterais retas na conformação de metais

Além das vantagens econômicas oferecidas por outras máquinas, as prensas de lados retos têm vantagens que as tornam as mais procuradas pela indústria.

• Rigidez e precisão aprimoradas

Cargas pesadas aplicadas através do design de estrutura rígida das prensas laterais retas levam a deflexões mínimas, aumentando assim a precisão da prensa. Isso, por sua vez, torna possível distorcer peças de metal com alto grau de precisão consistentemente, o que é crítico para as indústrias automobilística e aeronáutica.

• Alta capacidade de tonelagem

Além da alta capacidade de tonelagem, as prensas laterais retas podem ser usadas para trabalhos extremamente pesados. Devido à estrutura forte com que essas máquinas são construídas, elas também são capazes de exercer grandes quantidades de forças, permanecendo precisas. Elas permitem o uso de chapas mais grossas e componentes maiores durante o processamento.

• Versatilidade em Aplicações

A aplicação de prensas de lado reto não se limita a vários processos de conformação de metais devido à sua natureza versátil. Elas se adaptam facilmente a operações como 'estampagem', 'blanqueamento' ou mesmo estampagem profunda, portanto, várias diversidades de produção são atingíveis. Essa versatilidade as torna valiosas para fabricantes que trabalham em diversos setores, como eletrônicos, eletrodomésticos e fabricação de estampagem de metais.

• Deflexão reduzida sob carga

Durante as prensas, a estrutura de lado reto praticamente impede a deflexão e, portanto, a prensa fica estável durante cada ciclo ao operar em carga constante. A deflexão reduzida resultante ajuda na melhoria da qualidade da peça e até mesmo nos níveis de ajuste e tolerância.

• Recursos de segurança aprimorados

As prensas laterais retas modernas são construídas com alguns recursos avançados de segurança, como cortinas de luz, desligamentos automáticos e botões de parada de emergência. Recursos de segurança aprimorados também minimizam a necessidade de tempo de inatividade, pois as chances de acidentes e erros operacionais são, respectivamente, reduzidas ao mínimo.

As prensas de lado reto podem ser descritas como estações de trabalho que são intrinsecamente precisas, confiáveis e seguras. Elas podem ser facilmente incorporadas em projetos com operações de conformação de metal de volume extremo e alto rendimento.

Aplicações de prensas laterais retas

Devido à sua precisão, resistência e adaptabilidade a diferentes conformações de metais, muitas indústrias contam com a aplicação de prensas laterais retas em suas operações.

• Indústria automobilística

Na indústria automotiva, painéis de carroceria, peças de chassi e reforços estruturais exigem progressivamente prensas laterais retas em sua produção. Com capacidades de tonelagem tão altas e a habilidade de operar com um alto nível de precisão, as peças acabadas podem ser produzidas com especificações exatas de qualidade e segurança. Além disso, elas estão dando suporte à alta produção em massa, o que é um fator importante nos negócios de fabricação automotiva.

• Indústria aeroespacial

Padrões regulatórios extremamente rigorosos tornam a fabricação aeroespacial uma experiência de precisão e repetição de processos. Prensas laterais retas são ideais para essas aplicações em que os produtos finais são leves, mas fortes. Componentes metálicos necessários para corpos de aeronaves e peças estruturais precisam de altas cargas sem distorção, peças com características aeroespaciais complexas podem ser formadas de maneira precisa.

• Fabricação de Eletrodomésticos

As prensas laterais retas são importantes na moldagem de metal para máquinas de lavar, geladeiras e fornos na fabricação de eletrodomésticos. Essas máquinas fornecem a resistência e a uniformidade que são essenciais na produção em massa de componentes de eletrodomésticos. Elas também são adaptáveis a várias formas de moldagem de metal, a maioria das quais é necessária na produção de diferentes peças de eletrodomésticos.

• Indústria de eletrônicos

O setor de eletrônicos também usa prensas de lado reto para fabricar recursos delicados, como conectores, invólucros e suportes. Entre outros tipos de prensas, as prensas de lado reto servoacionadas são particularmente importantes na indústria eletrônica porque essas duas máquinas atendem à alta precisão necessária para a produção de peças tipicamente pequenas e complexas.

• Estamparia e conformação de metais

Prensas de lado reto são amplamente utilizadas na indústria de estampagem e conformação de metais. Esses tipos de prensas oferecem estabilidade perfeita, o que garante resultados consistentes, portanto, são aplicadas em fábricas onde as peças são feitas de acordo com padrões rigorosos. Altos volumes de produção para estampagem de metais utilizando prensas de lado reto são econômicos.

Essas aplicações destacam a confiabilidade e a versatilidade das prensas laterais retas em vários setores. Elas se tornam a escolha preferida em setores que exigem componentes de refeição precisos e de alta qualidade.

Principais características a serem consideradas ao selecionar uma prensa lateral reta

Ao selecionar uma prensa lateral reta, os fabricantes devem considerar vários fatores e características para atender às suas necessidades de produção.

• Requisitos de tonelagem

A tonelagem é uma das características mais críticas de uma prensa. É uma especificação que define a capacidade máxima da prensa em termos de força aplicada ao material. Com a seleção de uma tonelagem específica de uma prensa, é garantido que a espessura do material pretendido e as técnicas de conformação necessárias sejam sustentáveis sem sacrificar a qualidade em termos de precisão e robustez.

• Tamanho da cama e comprimento do curso

O tamanho da cama e o comprimento do curso determinam as dimensões máximas e o grau de dificuldade das peças que a prensa pode executar. Quanto maior a área da cama, maiores os componentes que podem ser usados, melhorando assim a eficiência. Também determina a quantidade de movimento ou distância do aríete, o que é importante em casos em que processos de formação mais profundos ou mais complicados que envolvam trefilação ou dobramento precisam ser feitos.

• Sistemas de Guiamento

Sistemas de guia de qualidade impressionante permitem que a prensa trabalhe com o mínimo de movimento de natureza lateral, aumentando assim a qualidade das peças e minimizando o desgaste das peças. Sistemas de guia eficazes são de grande preocupação para os métodos que envolvem tolerâncias baixas, pois garantem que o slide se mova em linha reta, o que melhora a precisão e a qualidade das peças.

• Opções de automação e controle

A incorporação de tais opções de automação como sistemas de alimentação e braços robóticos pode aumentar a segurança e a eficiência. Os sistemas de controle modernos têm Controladores Lógicos Programáveis (PLCs), que permitem graus de controle e supervisão ajustados. Eles ocupam importância significativa no manuseio de granéis e lidam com a consistência da qualidade das execuções de produção.

Com a compreensão dessas considerações, é possível ter certeza de que a prensa lateral reta atende aos processos de produção necessários, tem parâmetros de eficiência e níveis de precisão em tarefas de conformação de metais.

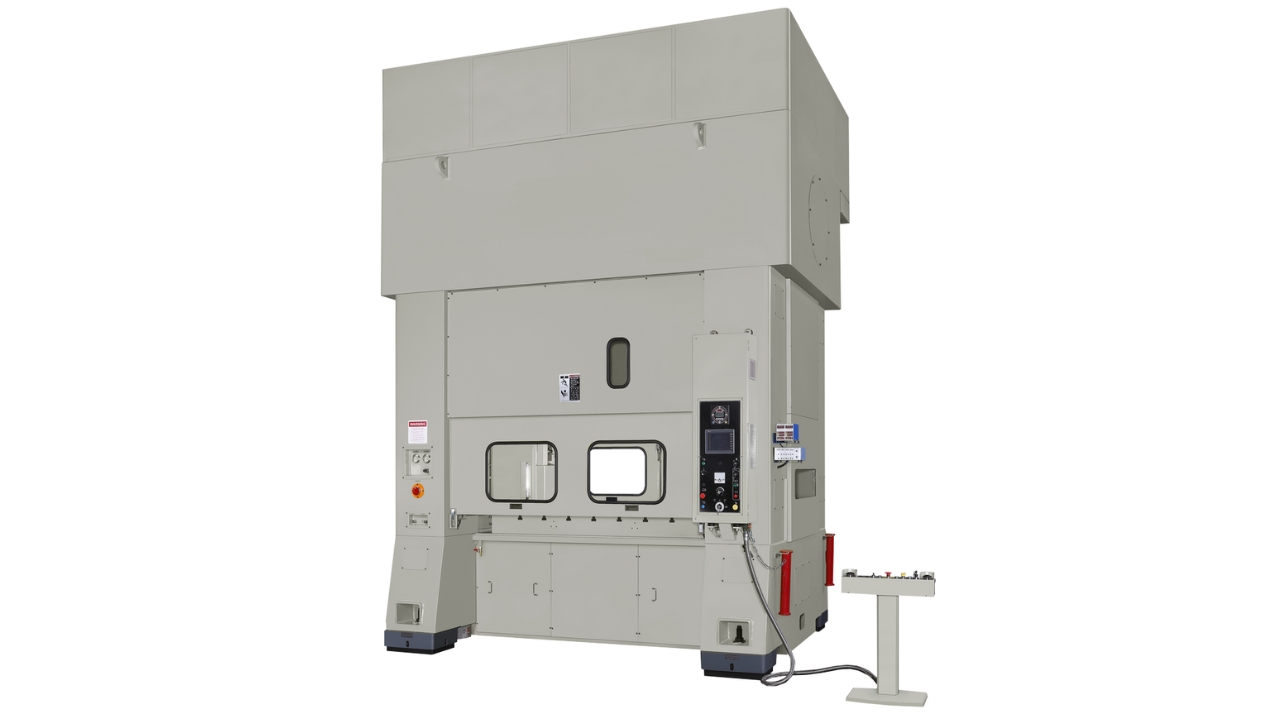

TSINFA Pressão lateral reta

TSINFA desenvolveu prensas laterais retas de alta qualidade que são caracterizadas por alta precisão para aplicações de conformação de metais. A construção dessas prensas faz com que sua deflexão seja baixa e precisa, mesmo quando as cargas são altas. Essas prensas atraíram a atenção de diferentes setores de fabricação, como automotivo, aeroespacial e outros setores, incluindo eletrônicos, por suas variantes servo hidráulicas e mecânicas.

Cada prensa emprega mecanismos de controle operacional de alta potência e controles de segurança para maximizar a eficiência da produção e a segurança do operador. As prensas de lado plano TSINFA são projetadas para atingir produção de alto volume e são confiáveis em seu desempenho.

Perguntas frequentes

Qual é a diferença entre uma prensa lateral reta e uma prensa com estrutura de abertura?

A prensa de lado reto oferece uma construção de estrutura fixa rígida totalmente fechada, o que minimiza a deformação e a torna adequada para mandíbulas com alta precisão e alta tonelagem. Por outro lado, uma prensa de estrutura de abertura tem estruturas abertas em forma de C, que são facilmente acessíveis de três lados, mas desviam devido às cargas aplicadas, o que é apropriado para aplicações mais leves.

Quais materiais são normalmente processados usando prensas laterais retas?

Prensas de lado reto são usadas para formar metais como aço ou alumínio, latão e cobre. Elas formam peças de espessuras variadas, de folhas a placas, e encontram aplicações onde resistência e precisão são necessárias.

As prensas laterais retas podem ser personalizadas?

Sim, prensas de lado reto podem ser modificadas para se adequarem a grandes requisitos específicos de produção. Algumas dessas personalizações incluem a tonelagem, o tamanho da cama e o comprimento do curso, o tipo de sistema de guia e os níveis de automação que permitem a otimização das prensas para as aplicações pretendidas.

Que tipos de sistemas de acionamento são usados em prensas laterais retas?

A maioria das prensas de lado reto emprega acionamentos mecânicos, hidráulicos ou servoacionados. Os sistemas mecânicos são muito mais rápidos, os sistemas hidráulicos podem ser controlados para diferentes níveis de força e as prensas servoacionadas são usadas para controle preciso de velocidade e força.

Que manutenção é necessária para prensas laterais retas?

Somente a manutenção necessária e programada inclui lubrificação, inspeção de laterais e desgaste em componentes de embreagem e freio feitos pelos operadores. A manutenção programada torna possível manter a precisão, aumentar a vida útil do equipamento e minimizar o tempo de inatividade e atrasos.

Como uma prensa lateral reta garante a segurança do operador?

O operador é protegido por dispositivos de segurança, incluindo cortinas de luz, paradas de emergência e sistemas de intertravamento. Esses mecanismos impedem a partida não intencional da prensa e interrompem todos os processos caso apareça um risco.

Qual é a vida útil de um supino reto lateral?

Se utilizada corretamente e dentro dos parâmetros projetados, uma prensa de lado reto funcionará por 15-20 anos ou mais. Isso pode ser alcançado devido a peças de alta qualidade e manutenção oportuna.
