การดัดโลหะแผ่น – สุดยอดแนวทาง

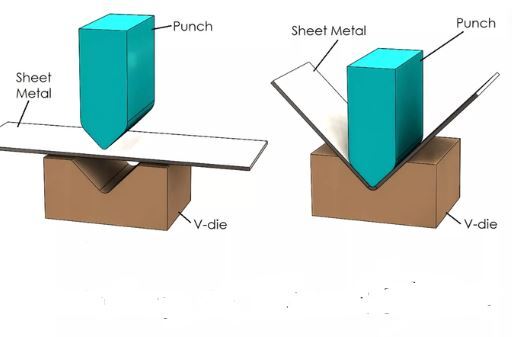

การดัดโลหะแผ่น เป็นวิธีการใช้แรงบางอย่างกับแผ่นโลหะเพื่อเปลี่ยนรูปทรง (U หรือ V) ด้วยแรงกดที่กระทำ ทำให้เกิดการเสียรูปและสามารถโค้งงอได้หลายมุมจนเกิดเป็นรูปทรงอันเป็นเอกลักษณ์นี้ ซึ่งสามารถทำได้ด้วยมือหรือด้วยเครื่องจักร มีหลายชื่อ เช่น การกดเบรก การขึ้นรูป การจับเจ่า ฯลฯ

ก่อนที่คุณจะลงทุนในกระบวนการดัดโลหะแผ่นใดๆ โปรดอ่านคู่มือนี้:

เหตุผลในการดัดโลหะแผ่น

• ความแม่นยำ: เนื่องจากเครื่องจักรและเครื่องตัดเลเซอร์เคยมีการดัดงอโลหะ อย่าลืมซอฟต์แวร์ที่ดีที่สุด การโค้งงอจึงมีความแม่นยำเสมอ
• กระบวนการที่เร็วขึ้น: คุณสามารถคาดหวังได้ว่าการดัดโลหะแผ่นจะทำได้อย่างรวดเร็ว ดังนั้นจึงสามารถทำสิ่งต่างๆ ได้มากมายในระยะเวลาอันสั้น ซึ่งหมายความว่าไม่มีปัญหาเรื่องความล่าช้า
• คุณไม่จำเป็นต้องลงทุนด้านเครื่องมือ: ด้วยกระบวนการนี้ คุณไม่จำเป็นต้องใช้เครื่องมือเฉพาะ เนื่องจากแม้แต่เครื่องมือที่ง่ายที่สุดก็สามารถนำมาใช้เพื่อให้ได้โค้งงอที่เหมาะสมที่สุด ดังนั้นจึงไม่มีข้อจำกัดในการใช้เครื่องมือ
• ไม่ต้องใช้กระบวนการมากมาย: เนื่องจากคุณจะสร้างชิ้นงานจากวัสดุชิ้นเดียวโดยใช้ข้อต่อ จึงช่วยลดข้อผิดพลาด จุดเสียหาย เวลา และภาวะแทรกซ้อนได้
• ซื้อได้: เนื่องจากกระบวนการนี้สามารถทำได้ง่าย จึงสามารถจ้างคนงานที่ไม่มีทักษะในการดัดโลหะแผ่นมากนักได้ เลยต้องเสียเงินสักหน่อย

เทคนิคการดัดโลหะแผ่นทั่วไป

2. แผ่นโลหะพับ

โลหะแผ่นพับก็เหมือนกับการพับเครื่องบินกระดาษ ด้วยเทคนิคการดัดแบบนี้ ชิ้นงานทั้งหมดจะโค้งงอตามมุมที่กำหนด

เทคนิคนี้ทำงานอย่างไร:

• จับและวางตำแหน่งแผ่นโลหะโดยใช้คานหนีบ
• จากนั้นปล่อยให้เครื่องมือแกว่งชิ้นงานไปรอบๆ จุดหมุน
• เมื่อแกว่งไป แผ่นโลหะก็จะพับ

สำหรับชิ้นงานที่มีความหนามาก คุณต้องพับซ้ำๆ กันเพื่อให้ได้พับที่เหมาะสมที่สุด ด้วยเหตุนี้เทคนิคนี้จึงเหมาะกับแผ่นเมทัลชีทที่บางกว่า

การพับมาพร้อมกับวิธีการเฉพาะที่ทำให้เหมาะสำหรับหลักการผลิตที่แตกต่างกัน:

• V โค้งงอ
• คุณโค้งงอ
• การขึ้นรูป
• โค้งฟรีโดยใช้แคลมป์ด้านเดียว
• โค้งสามจุด
• โค้งงอฟรี

ข้อดีบางประการของเทคนิคการพับ

• คุณจะรักความเรียบง่ายของเทคนิคนี้และการประยุกต์
• โดยทั่วไปแล้วความแม่นยำของเทคนิคนี้สูงมาก
• คุณจะไม่ต้องเสียเงินมากนักในการผลิตต่อชิ้นส่วนที่ประดิษฐ์ด้วยเทคนิคนี้
• คุณจะใช้จ่ายเพียงเล็กน้อยกับหน่วยอุปกรณ์ โดยเฉพาะอย่างยิ่งในฐานะนักลงทุนเริ่มแรก

ข้อจำกัดบางประการที่ควรจดบันทึกคือ:

• คุณสามารถคาดหวังได้ว่าจะมีรอยบนพื้นผิวชิ้นงานของคุณ
• มีมุมพับไม่มากนักที่คุณสามารถใช้ได้
• ชิ้นงานที่โค้งงอผ่านการพับส่วนใหญ่จะมีลักษณะสปริงกลับบ้าง

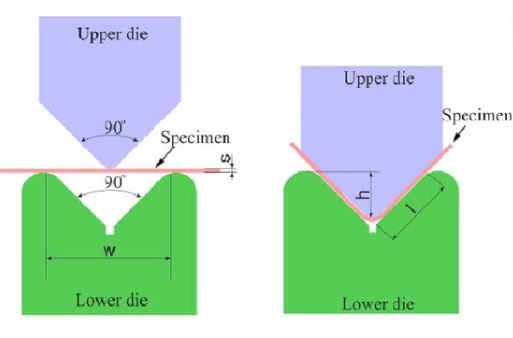

2. แผ่นโลหะดัดวี

ในบรรดาวิธีการดัดโลหะแผ่นทั้งหมด การดัดแบบ v มีความหมายมากกว่านั้นอีกมาก โปรดสังเกตหลักการทำงานต่อไปนี้:

• ด้วยเทคนิคนี้ คุณจะต้องใช้หมัดและดายรูปตัววี ทำให้สามารถดัดแผ่นในมุมต่างๆ เพื่อตอบสนองความต้องการในการผลิตของคุณได้
• มันคือหมัดที่ดันชิ้นงานให้อยู่ในรูปตัววีในแม่พิมพ์ เมื่อทำเช่นนี้ ชิ้นงานจะถูกสร้างขึ้นด้วยมุมโค้งงอที่เป็นเอกลักษณ์

ข้อดีบางประการของเทคนิคนี้ ได้แก่:

• ให้คุณมีโอกาสได้ดัดผลิตภัณฑ์หลากหลายขนาด
• การตั้งค่าสำหรับเทคนิคนี้ใช้เวลาไม่นาน
• คุณไม่จำเป็นต้องออกแรงมากในการดัดงอให้เสร็จ
• ระดับความแม่นยำจะสูงด้วยเทคนิคนี้

ข้อเสียบางประการที่ควรทราบ:

• คุณจะต้องจับตาดูกระบวนการอย่างใกล้ชิดเพื่อให้แน่ใจว่าการโค้งงอทำได้อย่างสมบูรณ์แบบ
• มันไม่ใช่วิธีที่ง่าย

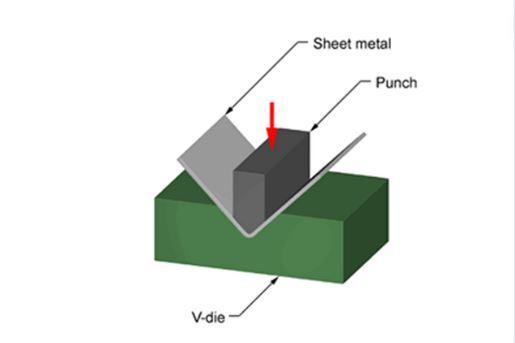

3. แผ่นโลหะด้านล่าง

เทคนิคนี้เกือบจะเหมือนกับเทคนิคการดัดด้วยลม ใช้วิธีการโค้งงอแบบกดเบรก รายละเอียดบางประการเกี่ยวกับหลักการทำงาน ได้แก่:

• แผ่นโลหะถูกใส่เข้าไปในเครื่องมือเจาะ
• พื้นผิวของแผ่นโลหะถูกเจาะ
• เมื่อเจาะเสร็จแล้ว ชิ้นงานจะถูกบังคับให้อยู่ในรูปแบบที่เหมาะสมที่สุด

ในเทคนิคนี้ ชิ้นงานจะสัมผัสกับผนังแม่พิมพ์ขณะที่มีการโค้งงอ

ข้อดีบางประการของเทคนิคนี้ ได้แก่:

• ความแม่นยำของการโค้งงอสามารถทำงานได้อย่างง่ายดาย
• เทคนิคนี้เหมาะสำหรับรูปร่างที่มีมุมใดก็ได้
• ต้นทุนการผลิตต่อชิ้นส่วนต่ำ
• เมื่อดัดงอตามเทคนิคนี้ ชิ้นงานแทบจะไม่แสดงผลกระทบจากการสปริงกลับ

ข้อเสียบางประการ ได้แก่:

• การลงทุนด้านเครื่องมือเริ่มแรกนั้นสูง
• รูปร่างส่วนใหญ่จะต้องให้คุณใช้เครื่องมือแบบกำหนดเองให้เสร็จสิ้น
• ต้องใช้แรงกดจำนวนมากกับชิ้นงานเพื่อให้ได้ความแม่นยำ

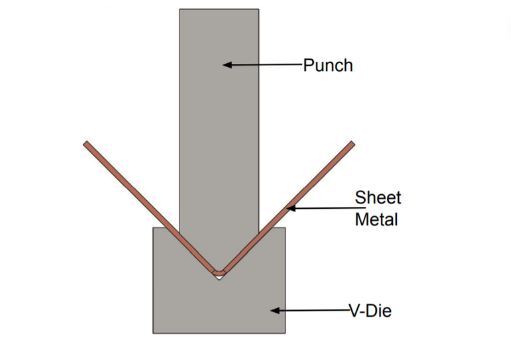

4. การทำแผ่นโลหะ

เทคนิคและกระบวนการนี้มีชื่อเสียงอย่างมากในการผลิตเหรียญ หากคุณต้องการให้ชิ้นงาน แผ่น ฯลฯ มีการประทับตรา เทคนิคนี้เหมาะอย่างยิ่ง

หลักการทำงานของเหรียญกษาปณ์:

• ชิ้นงาน (โลหะแผ่น) ถูกบังคับให้เข้าแม่พิมพ์ด้านล่างด้วยแรงดันสูงมาก
• ด้วยแรงที่ใช้ ชิ้นงานจะเปลี่ยนรูปเป็นรูปร่างในอุดมคติอย่างถาวร
• เมื่อได้รูปทรงที่เหมาะสมที่สุด แบบฟอร์มที่สลักไว้บนพื้นผิวแม่พิมพ์ด้านล่างจะเกาะติดกับชิ้นงาน

คุณจำเป็นต้องเลือกเครื่องมือที่เหมาะสมเพื่อให้แน่ใจว่าได้ผลลัพธ์ที่ดีที่สุด

ประโยชน์บางประการของการสร้างโลหะเหล็ก:

• คุณไม่จำเป็นต้องกังวลเกี่ยวกับผลกระทบจากการสปริงกลับ
• ความแม่นยำในการดัดงอสามารถใช้ได้กับเทคนิคนี้
• คุณสามารถมั่นใจได้ถึงความแม่นยำสูงสุดด้วยเทคนิคนี้
• สามารถผลิตส่วนประกอบที่มีการออกแบบพิมพ์ลายได้

ข้อเสียบางประการที่ควรจดบันทึกไว้ด้วย:

• เทคนิคนี้ต้องใช้เงินลงทุนเริ่มแรกซึ่งค่อนข้างแพง
• ต้นทุนการผลิตต่อชิ้นส่วนสำหรับการผลิตอาจมีตั้งแต่ราคาสมเหตุสมผลไปจนถึงราคาแพง
• เป็นเทคนิคการดัดที่ต้องใช้แรงกดมาก
• เครื่องมือแบบกำหนดเองจำเป็นสำหรับรูปร่างจำนวนหนึ่ง
• พื้นผิวแผ่นโลหะของคุณก็จะมีรอยตำหนิอยู่เช่นกัน

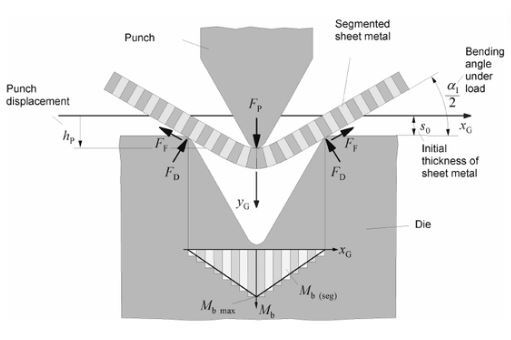

5. แผ่นโลหะดัดลม

แผ่นโลหะดัดด้วยลมทำงานผ่านแรง ยังไง? โดยบังคับพื้นผิวโลหะแผ่นให้เป็นรูปร่าง U, V หรือรูปทรงใดๆ นี่คือวิธีการ:

• เจาะชิ้นงานด้วยเครื่องมือทำงานที่มีความแข็งแกร่ง
• เครื่องมือเหล่านี้อาจแตกต่างกันในส่วนที่เกี่ยวข้องกับปลายและดายบ่างาน
• เครื่องมือช่วยให้ชิ้นงานมีรูปร่างขั้นสุดท้าย

ประเด็นหลักก็คือแผ่นเมทัลชีทไม่ได้สัมผัสกับผนังแม่พิมพ์ที่กำลังงออยู่

ต่อไปนี้เป็นข้อดีบางประการที่ควรพิจารณา:

• ไม่จำเป็นต้องลงทุนเริ่มต้นในเครื่องมือนี้
• มีวิธีดัดด้วยแรงดันต่ำ
• ทำงานได้ดีกับโลหะเกือบทุกชนิด ไม่ว่าจะมีความหนาก็ตาม
• ไม่น่าจะเกิดความเสียหายกับพื้นผิวด้วยวิธีนี้

นอกจากนี้ ยังมีข้อจำกัดบางประการดังนี้:

• มันจะทำงานได้ไม่สมบูรณ์กับรูปร่างที่มีมุมแหลมและมีขนาดเล็กกว่าเมื่อเทียบกับ 45° เนื่องจากการโค้งงอที่มีความแม่นยำต่ำ
• ต้นทุนการผลิตต่อชิ้นส่วนสำหรับการผลิตสูง
• เอฟเฟกต์สปริงแบ็คมีความเป็นไปได้สูง

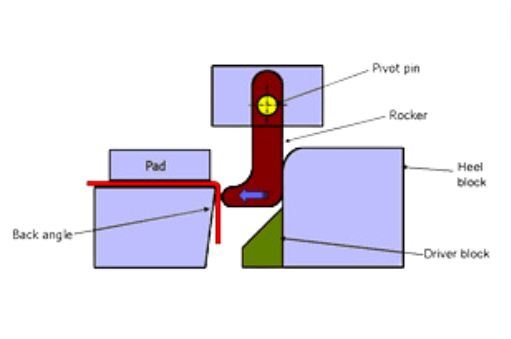

6. เช็ดแผ่นโลหะดัด

เรียกอีกอย่างว่าการดัดขอบ ซึ่งเป็นความก้าวหน้าของวิธีการพับ หลักการทำงานของมันเป็นดังนี้:

• จับแผ่นโลหะไว้ระหว่างแม่พิมพ์กับแผ่น
• จากนั้นเลื่อนหน้าแปลนเช็ดหรือเจาะลง ตรงนี้ แรงที่คุณใช้คือสิ่งที่จะทำให้แผ่นโค้งงอและทำให้มันมีรูปร่างเป็นมุม

กระบวนการนี้ใช้ไม่ได้กับมุมโค้งงอที่มากกว่า 90°

ข้อดีเฉพาะของวิธีนี้:

• ไม่มีปัญหาความเสียหายพื้นผิว
• แรงที่ใช้ส่วนใหญ่จะกระจายทั่วพื้นผิวแผ่นโลหะเท่าๆ กัน
• ความแม่นยำอยู่ที่จุด
• สามารถดัดชิ้นงานได้หลายครั้งในการวิ่งครั้งเดียว

ด้านล่างนี้เป็นข้อจำกัดบางประการด้วย:

• สำหรับรูปทรงโค้ง คุณจะต้องใช้เครื่องมือที่กำหนดเอง
• การสปริงกลับระดับหนึ่งสามารถเกิดขึ้นได้กับแผ่นเมทัลชีทที่โค้งงอ
• ค่าผ่านก็แพงมาก
• ต้นทุนการผลิตอาจมีตั้งแต่ปานกลางถึงสูง

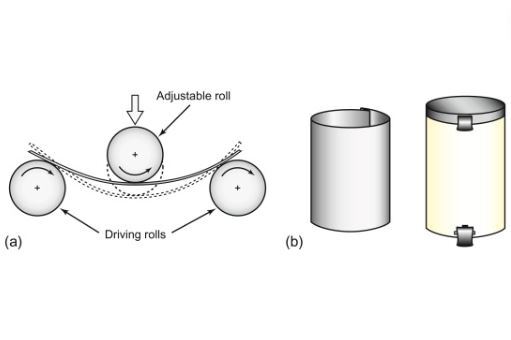

7. การดัดแผ่นโลหะแบบม้วน

ด้วยวิธีม้วนดัด การดัดแผ่นโลหะให้เป็นม้วน รูปทรงโค้ง กรวย และท่อ ทำได้ง่ายขึ้น ใช้ชุดลูกกลิ้งที่ดัดแผ่นโลหะให้เป็นรูปทรงหรือความโค้งในอุดมคติ วิธีนี้เหมาะเป็นอย่างยิ่งหากคุณต้องการสร้างชิ้นงานที่มีความหนาไม่มาก

ข้อดีบางประการที่ควรพิจารณา:

• มันไม่แพง
• มีความเรียบง่ายในระดับสูง
• จะช่วยให้คุณม้วนและโค้งได้อย่างแม่นยำ

ข้อจำกัดบางประการ:

• ไม่สามารถใช้ได้กับผ้าปูที่นอนที่มีความหนามาก
• หมุนรอบชิ้นงานที่ต้องรีดเพียงอย่างเดียว

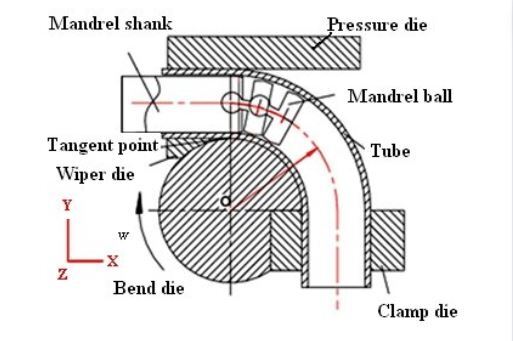

8. แผ่นโลหะเขียนแบบโรตารี

การดัดประเภทนี้ใช้ในการผลิตท่อที่มีช่วงรัศมีเส้นกลางกว้าง ด้านล่างนี้เป็นวิธีการทำงาน:

• ใส่แมนเดรลเข้าไปในท่อ
• จากนั้นจึงงอโดยมีแมนเดรลอยู่ข้างใน
• เนื่องจากแมนเดรล ท่อจึงยังคงแข็งแรงในขณะที่แม่พิมพ์โรตารีดันไปด้านหน้าและหมุนไปด้านข้าง

ข้อดีบางประการที่ควรพิจารณา:

• มันมีความหลากหลายมาก
• รองรับการออกแบบท่อและท่อที่ซับซ้อน
• ผลกระทบจากการสปริงกลับที่แสดงไว้ที่นี่ส่วนใหญ่เป็นผลกระทบเล็กน้อย
• สามารถผลิตวัสดุที่มีความหนาต่างกันได้เป็นอย่างดี
• สามารถดัดแผ่นโลหะได้หลายครั้งในคราวเดียวในมุมที่ต่างกัน

ต่อไปนี้เป็นข้อจำกัดบางประการด้วย:

• จะต้องใช้เครื่องมือแบบกำหนดเองสำหรับรูปร่างบางอย่าง
• ต้องใช้เงินเป็นจำนวนมากสำหรับการลงทุนในสตาร์ทอัพ
• เป็นวิธีการดัดที่ต้องใช้แรงดันสูง
• มันไม่ใช่วิธีที่ง่ายเลย
• สามารถทำลายพื้นผิวของแผ่นโลหะได้

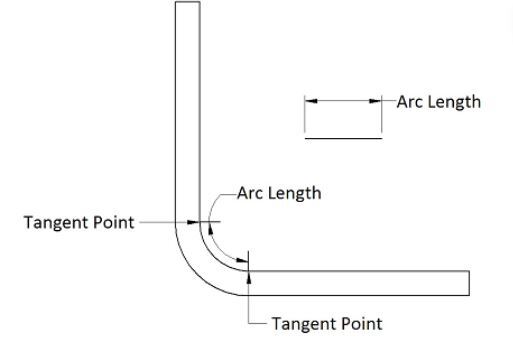

9. ขั้นตอนการดัดแผ่นโลหะ

ด้วยการดัดแบบขั้นบันไดหรือแบบชน รัศมีการโค้งงอขนาดใหญ่จะถูกแบ่งออกเป็นส่วนโค้งขนาดเล็กจำนวนมาก เพื่อให้ได้รัศมีที่มากขึ้น หลักการของมันนั้นเรียบง่าย ช่องว่างระหว่างส่วนโค้งเหล่านี้ถูกจำกัดโดยขนาดแม่พิมพ์ดัดที่ใช้ เมื่อวัสดุมีความหนา แม่พิมพ์ดัดควรมีขนาดใหญ่ สิ่งนี้ควรทำเพื่อเพิ่มความแม่นยำแม้ว่าการสึกหรอของเครื่องมือจะลดลงก็ตาม

ข้อดีบางประการที่จะแสดง:

• มีความหลากหลายสูง
• สามารถคาดหวังเอฟเฟกต์สปริงกลับเล็กน้อยได้

ข้อเสียบางประการที่ควรทราบ:

• ต้นทุนการผลิตอาจค่อนข้างสูง
• มันไม่ใช่วิธีที่ง่าย

ข้อจำกัดรูปทรงตัว U, รูภายในส่วนโค้ง, การตกแต่ง ฯลฯ

เครื่องมือและอุปกรณ์สำหรับการดัดโลหะแผ่น

· เครื่องพับ CNC ไฮดรอลิกหรือเครื่องดัดโลหะ

เครื่องอัดไฮโดรลิก เหมาะสำหรับการดัดเหล็กแผ่น มาพร้อมระบบไฮดรอลิก ระบบนี้ทำให้สามารถดัดแผ่นที่มีขนาดใหญ่และหนามากได้เช่นกัน รายละเอียดอื่น ๆ ที่ควรจดบันทึก ได้แก่ :

• เครื่องนี้มาพร้อมกับแผงควบคุมแบบดิจิตอลที่สามารถเริ่มการโค้งงอที่เป็นเอกลักษณ์ได้
• จะเหมาะเป็นอย่างยิ่งหากคุณผลิตชิ้นส่วนโลหะแผ่นที่มีขนาดใหญ่

· เครื่องพับแบบแมนนวล

ในที่นี้ แผ่นโลหะจะถูกงอโดยใช้เครื่องนี้ ขนาดเครื่องมือส่วนใหญ่จะแตกต่างกันไปตามความหนาของแผ่น นอกจากนี้ยังใช้งานได้อย่างสมบูรณ์แบบสำหรับการโค้งงอที่ตรงไปตรงมา ด้านล่างนี้เป็นรายละเอียดเพิ่มเติม:

• มันใช้งานง่าย
• การเคลื่อนย้ายเป็นเรื่องง่าย
• เหมาะสำหรับธุรกิจขนาดเล็ก

· กรรไกร

นี่คือเครื่องมือที่ใช้ในการแยกแผ่นโลหะออกเป็นชิ้น ๆ นอกจากนี้ยังสามารถใช้เพื่อทำสิ่งต่อไปนี้:

• ตัดรูปทรงเรขาคณิตเฉพาะจากวัสดุก่อนทำการดัด
• มีทั้งแบบไฟฟ้าและแบบธรรมดา

· ตัวค้นหามุม

ใช้ในการหามุมแผ่นโลหะเพื่อให้แน่ใจว่าการเย็บจะเป็นไปตามนั้น

นอกเหนือจากเครื่องมือและอุปกรณ์ดัดโลหะแผ่นเหล่านี้แล้ว คุณยังอาจต้องการ:

• เครื่องมือเจาะ: ใช้เจาะรูแผ่นโลหะ พวกเขาสามารถอยู่ในรูปแบบของไขควงใดก็ได้
• กฎเหล็ก: ทำหน้าที่เป็นหน่วยวัด
• Snips: สามารถใช้ตัดแผ่นโลหะด้วยมือได้ มีสองประเภท: การบินและสนิปตรง
• Scriber: ใช้สำหรับทำเครื่องหมายและทำเส้นเฉพาะบนแผ่นโลหะก่อนทำการดัด
• อุปกรณ์กรีด: เครื่องมือนี้ใช้เพื่อให้แน่ใจว่าจุดหยาบทั้งหมดภายในแผ่นโลหะอันเนื่องมาจากรูหรือการตัดเรียบ
• เสาเข็มครึ่งวงกลม: ใช้สำหรับกด และจุดประสงค์หลักคือการดันข้อต่อตะเข็บ
• ตัวแบ่ง: นี่เป็นเครื่องมืออันทรงคุณค่าที่ใช้ในการเขียนเส้นโค้งหรือเส้นวงกลมหรือโปรไฟล์
• ตะลุมพุก: เครื่องมือนี้เหมือนกับค้อน ใช้เพื่อออกแรงบางอย่างเมื่อทำการดัดเสร็จแล้ว
• เสาเข็มเรียว: ใช้เพื่อเพิ่มการตกแต่งให้กับงานเรียวที่ทำเสร็จแล้ว

ปัจจัยที่ต้องพิจารณาเมื่อดัดโลหะแผ่น

ความยาวของโค้ง

การตั้งค่าของเครื่องมือที่คุณใช้จะส่งผลต่อความยาวของการโค้งงอของคุณ สิ่งนี้จำเป็นต้องได้รับการพิจารณาเพื่อให้แน่ใจว่าการวัดถูกต้องและการตกแต่งผลิตภัณฑ์จะแม่นยำตามที่ต้องการ

รัศมีการดัด

โดยทั่วไปการดัดโลหะแผ่นจะขยายส่วนนอกของชิ้นงาน หากคุณไม่ต้องการให้เกิดภาวะแทรกซ้อนเมื่อคุณงอแผ่นโลหะ ตรวจสอบให้แน่ใจว่าความหนาของชิ้นงานเท่ากับรัศมีการโค้งงอ

น้ำหนัก

การกดเบรกด้วยน้ำหนักสูงสุดที่สามารถรับได้จะขึ้นอยู่กับปัจจัยที่แตกต่างกัน เช่น คุณลักษณะของการโค้งงอและคุณสมบัติของวัสดุ

เส้นดัดในแผ่นโลหะ

เส้นโค้งเป็นตัวกำหนดตำแหน่งที่จะต้องโค้งงอบนชิ้นงาน เส้นโค้งมีความสำคัญมากสำหรับการตรวจสอบรูปทรงการโค้งงอที่ถูกต้อง นอกจากนี้ยังช่วยในการตัดสินใจเลือกความยาวในอุดมคติ ดังนั้นคุณควรพิจารณามะนาวเหล่านี้อย่างมากเพื่อรักษาความถูกต้องครบถ้วน

ระยะห่างระหว่างโค้ง

คุณลักษณะของเครื่องมือที่คุณใช้จะแสดงระดับความใกล้ชิดของการโค้งงอของคุณเมื่อการดัดงอเสร็จสิ้น พิจารณาสร้างระยะห่างที่เหมาะสมระหว่างส่วนโค้งเพื่อให้เครื่องมือทำงานสมบูรณ์แบบและทำให้งานราบรื่น

ระยะขอบรู

การดัดจะทำให้ชิ้นงานยืดแน่นอน สิ่งนี้นำไปสู่การแบ่งปันความเครียดภายในอย่างเท่าเทียมกัน ด้วยเหตุนี้รูที่ทำขอบแผ่นเมทัลชีทจึงไม่ควรใกล้กับแนวโค้ง ควรมีระยะห่างบ้าง หากไม่เสร็จสิ้น รูจะทำให้เกิดการบิดเบี้ยว

สปริงดัดกลับ

เมื่อส่วนหนึ่งของชิ้นงานที่โค้งงอเด้งกลับ นั่นคือเอฟเฟกต์การสปริงกลับ ใช่. ด้วยเอฟเฟกต์นี้ แผ่นโลหะจึงกลับมาเหมือนเดิมก่อนที่จะโค้งงอ สิ่งนี้สามารถคาดหวังได้ อย่างไรก็ตามการใช้เครื่องจักรที่เหมาะสมช่วยได้มาก การเชื่อมต่อระหว่างมุมโค้งเริ่มต้นและสิ้นสุดคือสิ่งที่สูตรสปริงหลังแสดง สูตรสปริงหลังคือ Sf = มุมดัด/มุมงอ

ได้ยินโซนที่ได้รับผลกระทบ

สิ่งนี้เกิดขึ้นเนื่องจากวิธีการใช้ความร้อนในการตัดด้วยเลเซอร์หรือพลาสมา นอกจากนี้ยังเกี่ยวข้องกับการโค้งงอที่ไม่มีขอบและรูด้วยซ้ำ

ค่าเผื่อการดัดและปัจจัย K

ปัจจัย K แสดงด้วยความหนาของชิ้นงาน และพื้นที่การโค้งงอจากเส้นโค้งไปจนถึงรัศมี ค่า K-factor ของชิ้นส่วนที่เป็นโลหะจะขึ้นอยู่กับการตั้งค่าของเครื่องมือและองค์ประกอบของวัสดุ ดังนั้น ปัจจัย k = ความหนาของวัสดุ: แกนกลาง หรือปัจจัย K = δ/T

ความอดทนต่อการดัด

ค่าเผื่อการดัดงอส่วนใหญ่จะพิจารณาจากประเภทเครื่องที่คุณใช้สำหรับการดัดแผ่น เลือกมุมโค้งงอที่ ± 1° โดยมีความยาวการดัดงอที่ ± 0.010 (ทั้งหมดอยู่ในเกณฑ์ความคลาดเคลื่อนมาตรฐาน)

การหักงอ

ความยาวรวมของชิ้นงานหลังการดัดจะยาวกว่ารูปแบบแบนจริงเป็นส่วนใหญ่ เพื่อให้ทราบรูปแบบแบนนี้ ให้นำความยาวเหล็กโลหะที่เรียกว่าการหักงอออกจากความยาวทั้งหมดของแผ่นโลหะ

ความหนาของแผ่นโลหะ

ความหนาของชิ้นงานจะต้องเป็นสัดส่วนโดยตรงกับรัศมีการโค้งงอ หากยังไม่เสร็จสิ้น คุณจะไม่มีระดับความแม่นยำตามที่คาดหวัง

ความอดทน

ในขณะที่กระบวนการดัดงอเกิดขึ้น จะสามารถสังเกตความแตกต่างได้จากส่วนประกอบของชิ้นงาน ขึ้นอยู่กับความหนาของแผ่นและประเภทของวัสดุ

การเลือกใช้วัสดุ

มีวัสดุที่สามารถโค้งงอได้ง่ายและวัสดุที่ยากกว่าเล็กน้อย ดังนั้น คุณจะต้องแน่ใจว่าคุณใช้วัสดุเฉพาะประเภทใดตามช่องทางการผลิตเฉพาะของคุณ คุณสามารถเลือกได้ตั้งแต่อะลูมิเนียม ไทเทเนียม เหล็ก ทองแดง ฯลฯ

วัสดุโลหะแผ่นเหมาะสำหรับกระบวนการดัด

อลูมิเนียม

วัสดุนี้มีราคาสมเหตุสมผลและมีน้ำหนักเบา มันง่ายมากที่จะโค้งงอและประดิษฐ์ อลูมิเนียมต้านทานการกัดกร่อนได้อย่างมากและมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่สูง

ทองแดง

เนื่องจากทองแดงมีความอ่อน จึงขึ้นรูปและโค้งงอได้ง่าย นอกจากนี้ยังสามารถรีไซเคิลได้และมีสารต้านจุลชีพซึ่งทำให้ปลอดภัยในการใช้งาน

ทองเหลือง

โลหะผสมนี้เป็นส่วนผสมของทองแดงและสังกะสี วัสดุนี้มีชื่อเสียงในด้านโลหะแผ่นเนื่องจากมีความสวยงาม มันง่ายมากที่จะประดิษฐ์ ทองเหลืองมีแรงเสียดทานต่ำ ทนทานต่อการกัดกร่อน และมีความสามารถในการแปรรูปสูง

บรอนซ์

เรียกอีกอย่างว่าบรอนซ์เชิงพาณิชย์ สังกะสีถูกใช้เป็นคุณสมบัติหรือองค์ประกอบการผสมจริง ทองเหลืองมีความสามารถในการขึ้นรูปได้ดีเยี่ยม ไม่ต้องอบอ่อน ฯลฯ

สแตนเลส

เหล็กประเภทนี้จะมีชีวิตชีวาเมื่อคาร์บอนและเหล็กถูกรวมเข้ากับนิกเกิลและโครเมียมด้วย โครเมียมในสแตนเลสช่วยป้องกันการเสื่อมสภาพ นอกจากนี้ ด้วยวัสดุประเภทนี้ การดัดด้วยแรงกดเบรกจึงดีที่สุด

เหล็ก

วัสดุนี้ทำด้วยคาร์บอนและเหล็กรวมกัน เหล็กมีความคงทน แข็งแรง และประหยัดมาก

ไทเทเนียม

ไทเทเนียมมีความแข็งแรงมากและทนทานต่อการกัดกร่อน ทำให้เหมาะสำหรับการดัดงอ

เหล็กกล้าคาร์บอน

เหล็กกล้าคาร์บอนปลอดภัยต่อการใช้งานและรีไซเคิลได้ นอกจากนี้ยังใช้งานได้หลากหลายและทนทาน

เคล็ดลับการออกแบบเมื่อดัดโลหะแผ่น

เคล็ดลับการออกแบบเฉพาะบางประการต่อไปนี้จะทำให้การดัดแผ่นโลหะน่าตื่นเต้น:

• รู้ความยาวหน้าแปลนที่ถูกต้อง คุณต้องแน่ใจว่าการออกแบบหน้าแปลนนั้นถูกต้อง หากสั้นเกินไป คุณจะไม่ได้ผลลัพธ์ตามที่ต้องการด้วยกระบวนการดัดงอ
• ด้านลบมุม ตรวจสอบให้แน่ใจเสมอว่านักเคมีทุกคนเว้นพื้นที่ไว้มากเพื่อให้แน่ใจว่าโค้งงอได้ถูกต้อง มิฉะนั้นคุณจะไม่ชอบผลลัพธ์สุดท้ายของการโค้งงอ
• ระยะห่างของรูจากส่วนโค้ง พยายามทำให้ดีที่สุดเพื่อให้รูอยู่ห่างจากส่วนโค้งเล็กน้อย ซึ่งจะป้องกันการเสียรูป
• พยายามเก็บรูสี่เหลี่ยมไว้ทุกด้านของชิ้นงาน วิธีนี้จะช่วยป้องกันความสับสน นอกจากนี้ ให้พิจารณาทำให้ทุกด้านสมมาตรถ้าทำได้
• น็อตหมุดย้ำ ควรใส่ถั่วแม่น้ำก่อนกระบวนการดัดงอเสมอ การเลือกที่จะงอก่อนใส่ริเวอร์นัตเข้าไปในรูเป็นสิ่งที่ผิด รูสามารถถูกทำลายได้หลังจากการดัดงอ นอกจากนี้ ตรวจสอบให้แน่ใจว่าน็อตเหล่านี้ไม่กีดขวางเครื่องมือดัดงอ
• หน้าแปลนขนาดเล็กบนชิ้นส่วนที่มีขนาดใหญ่ จะช่วยได้ถ้าคุณใช้หน้าแปลนขนาดใหญ่สำหรับชิ้นส่วนขนาดใหญ่ สิ่งนี้ทำให้กระบวนการทั้งหมดง่ายขึ้น
• สร้างความโค้งต่อเนื่อง สิ่งสำคัญคือคุณต้องแน่ใจว่าจำเป็นหรือสามารถทำได้เพื่อให้ส่วนโค้งชิดกันมากขึ้น
• ให้โค้งเป็นเส้นเดียวกัน การโค้งงอเป็นเส้นเดียวกันจะดีที่สุด ซึ่งจะดียิ่งขึ้นไปอีกเมื่อคุณมีหน้าแปลนหลายอันบนชิ้นงานชิ้นเดียว
• จำเป็นต้องมีการผ่อนผันการดัดงอ การสร้างช่องเจาะที่ด้านข้างของชิ้นงานจะดีที่สุด พิลึกเหล่านี้ทำหน้าที่เป็นเครื่องบรรเทาเตียง นอกจากนี้การเพิ่มรัศมีนาทีให้กับภาพนูนต่ำนูนสูงเหล่านี้ก็ช่วยได้มาก
• จำเป็นต้องมีการผ่อนผันการโค้งงอ การสร้างช่องเจาะที่ด้านข้างของชิ้นงานจะดีที่สุด พิลึกเหล่านี้ทำหน้าที่เป็นสีสรรบนเตียง นอกจากนี้การเพิ่มรัศมีนาทีให้กับภาพนูนต่ำนูนสูงเหล่านี้ก็ช่วยได้มาก
• ควรตรวจสอบลวดลายเรียบสม่ำเสมอ เปลี่ยนจากมุมมอง CAD เป็นรูปแบบเรียบเสมอเพื่อให้มีการตรวจสอบ
• รักษารัศมีโค้งให้เรียบง่าย ซึ่งสามารถทำได้เมื่อความหนาของวัสดุเท่ากับรัศมีภายใน ซึ่งจะทำให้ไม่มีปัญหาเกิดขึ้นในอนาคต
• ทิศทางของการโค้งงอ อย่าออกแบบการโค้งงอในทิศทางเดียวกับเวลาที่ชิ้นงานกำลังกลิ้ง เพื่อป้องกันการแตกหัก
• ตรวจสอบให้แน่ใจว่าคุณเว้นรัศมีภายในไว้เพื่อทำให้ขอบของชิ้นงานแข็งแรง นี่คือที่มาของการเย็บชายผ้า แม้ว่าจะมีชายผ้าก็ตาม ต้องแน่ใจว่ามีรัศมีเล็กๆ เหลืออยู่ภายใน

กระบวนการดัดโลหะแผ่นทีละขั้นตอน

ขั้นตอนที่ 1 - คำนวณพารามิเตอร์ของการออกแบบ

คุณต้องเริ่มต้นด้วยการคำนวณพารามิเตอร์ของการออกแบบ ซึ่งจะรวมถึงแรงที่ต้องการ เส้นดัด และลำดับการโค้งงอ

ขั้นตอนที่ 2- ตัดสินใจเลือกแม่พิมพ์ที่จะใช้

ตัดสินใจเลือกแม่พิมพ์เพื่อสร้างส่วนโค้ง โปรดจำไว้ว่ามีแม่พิมพ์จำนวนมากที่สามารถดำเนินการดัดโลหะแผ่นได้

ขั้นตอนที่ 3 – กดการตั้งค่าเบรก

เมื่อคำนวณเสร็จแล้ว ให้ป้อนผลลัพธ์ลงในอุปกรณ์ CNC นี่คือวิธีการตั้งค่าเบรกกด เมื่อป้อนรายละเอียดเหล่านี้ลงในเครื่องจักร เครื่องจักรจะทราบปริมาณแรงที่เหมาะสมที่โลหะต้องการเพื่อสร้างการโค้งงอในอุดมคติ นอกจากนี้เครื่องจักรยังสามารถทราบลำดับการโค้งงอที่ถูกต้องในการดำเนินการได้ ตรวจสอบให้แน่ใจว่าแม่พิมพ์และเครื่องมือที่ถูกต้องเชื่อมต่อกับเบรกกดก่อนที่จะเริ่มการดัดงอ

ขั้นตอนที่ 4 - การจัดตำแหน่งชิ้นส่วน

วางชิ้นงานให้อยู่ในแนวระหว่างแม่พิมพ์กับเครื่องมือ เมื่อคุณเริ่มให้เครื่องจักรทำงาน จะทำให้ชิ้นงานโค้งงอตามแนวโค้ง

ขั้นตอนที่ 5 - เริ่มต้นการกดเบรก

เริ่มกดเบรกเพื่อเริ่มทำงาน เมื่อเสร็จแล้ว ตัวเลขที่ป้อนเข้าไปในเครื่อง CNC จะให้แรงที่จำเป็นสำหรับการกดเบรกในการโค้งงอชิ้นงาน

ขั้นตอนที่ 6 - ย้ายไปยังกระบวนการผลิตถัดไป

ทันทีที่โลหะโค้งงอ คุณสามารถถอดออกและเตรียมสำหรับขั้นตอนการผลิตถัดไปได้

การประยุกต์การดัดโลหะแผ่น

การดัดโลหะแผ่นในอุตสาหกรรมต่างๆ	ตัวอย่างชิ้นส่วน/ส่วนประกอบ
เครื่องใช้ไฟฟ้าภายในบ้าน	เครื่องซักผ้า ตู้เย็น เครื่องปรับอากาศ ฯลฯ
อุตสาหกรรมยานยนต์	ตัวรถบรรทุก ประตู เฟรม, สปริง, วงเล็บ ฯลฯ
อุตสาหกรรมการบินและอวกาศ	ปีกเครื่องบิน ผิวเครื่องบิน ลำตัว เครื่องยนต์ไอพ่น อุปกรณ์ลงจอด ฯลฯ
อุตสาหกรรมการก่อสร้าง	แต่งขอบกระเบื้อง, ผนังกั้นห้อง, หลังคา, แผง, หลังคา, สปริง ฯลฯ.
อุตสาหกรรมการทหาร	รถถัง รถหุ้มเกราะ รถทหารอื่นๆ ฯลฯ
อุตสาหกรรมสุขภาพ	ใช้สำหรับอุปกรณ์ผ่าตัด เช่น มีดผ่าตัด, ที่หนีบ, คีม ฯลฯ
อุตสาหกรรมการผลิต	สำหรับถังเก็บ ตู้เก็บเอกสาร ท่อ เฟอร์นิเจอร์โลหะ ชิ้นส่วนก่อสร้าง ท่อ ฯลฯ
อุตสาหกรรมอาหาร	ในเตาอบ สายพานลำเลียง เครื่องผสม อุปกรณ์อบขนม ฯลฯ
อุตสาหกรรมปิโตรเลียมและก๊าซ	ในกระบอกสูบ กระป๋อง ภาชนะบรรจุ ท่อไอเสีย ฯลฯ
อุตสาหกรรมเคมี	ภาชนะใส่ของ กระป๋องดีบุก ฯลฯ
อุตสาหกรรมการตกแต่ง	แจกัน เครื่องประดับ คานขวาง ฯลฯ

บทสรุป

ประเภท วิธีการ เทคนิค และคุณประโยชน์ในการดัดแผ่นเมทัลชีทมีเพิ่มขึ้นอย่างต่อเนื่อง ด้วยการเติบโตและความก้าวหน้าทางเทคโนโลยีนี้ คุณจะต้องได้รับแจ้งเพื่อทราบวิธีการดัดประเภทเฉพาะที่เหมาะกับคุณ บทความนี้ให้ข้อมูลเชิงลึกที่คุณวางใจได้

แหล่งข้อมูลเพิ่มเติม-

กดเบรกสำหรับการดัดแผ่นโลหะ – ที่มา: TSINFA

การดัดแผ่นโลหะ – ที่มา: XOMETRY

วิธีการดัดโลหะแผ่น – ที่มา: WIKIHOW
