เครื่องกลึง

แนะนำเครื่องกลึง: 16 ประเภทของเครื่องกลึง

เครื่องกลึงเป็นหนึ่งในเครื่องมือเครื่องจักรที่ใช้กันอย่างแพร่หลายในด้านการแปรรูปโลหะ มีเครื่องมือเครื่องจักรชนิดต่างๆ เป็นเรื่องยากสำหรับผู้ที่ไม่รู้จักอุตสาหกรรมนี้ในการระบุความแตกต่างระหว่างเครื่องมือกลประเภทต่างๆ ในบทความนี้เราแบ่งออกเป็น 6 ระบบย่อย ได้แก่ โหมดควบคุมโครงสร้างเครื่องจักรการใช้วัสดุการประมวลผลจำนวนตัวจับเครื่องมือประเภทของชิ้นส่วนเครื่องจักร แม้ว่าชื่อเครื่องกลึงชนิดต่างกัน แต่ก็มีกรณีข้ามเช่นเครื่องกลึงแบบ gap bed ยังมีเครื่องกลึงแนวนอนเครื่องกลึงเกลียวท่อก็มีเครื่องกลึง CNCแต่ไม่มีผลต่อความเข้าใจของเราเกี่ยวกับเครื่องกลึง

ประเภทของเครื่องกลึงแนะนำ:
ตามวิธีการควบคุม

  • เครื่องกลึงธรรมดา
  • เครื่องกลึง CNC

ตามโครงสร้างเครื่อง

  • เครื่องกลึงแนวนอน
  • เครื่องกลึงแนวตั้ง
  • เครื่องกลึงเตียงเอียง

ตามวัตถุประสงค์ของเครื่อง

  • เครื่องกลึงเพลาข้อเหวี่ยง, เครื่องกลึงเพลาลูกเบี้ยว, เครื่องกลึงล้อ, เครื่องกลึงเพลา, เครื่องกลึงแบบม้วนและเครื่องกลึงโลหะ, เครื่องมือกลึงและกัด, เครื่องกลึงล้อ, เครื่องกลึงเกลียวท่อ

ตามวัสดุแปรรูป

  • เครื่องกลึงไม้
  • เครื่องกลึงโลหะ

จำแนกตามจำนวนผู้ถือเครื่องมือ

  • ที่จับเครื่องมือเดี่ยวเครื่องกลึง CNC, ที่จับเครื่องมือคู่เครื่องกลึง CNC

จำแนกตามประเภทพื้นฐานของชิ้นส่วนกลึง

  • เครื่องกลึง CNC แบบ Chuck เครื่องกลึง CNC ชั้นนำ

ตามวิธีการควบคุม

ในปัจจุบันมีวิธีการควบคุมเครื่องกลึงสองวิธีวิธีหนึ่งคือการควบคุมด้วยมือและอีกวิธีหนึ่งคือการควบคุมการเขียนโปรแกรม CNC ตามวิธีการควบคุมที่แตกต่างกันเครื่องกลึงแบ่งออกเป็นเครื่องกลึงธรรมดาและเครื่องกลึง CNC

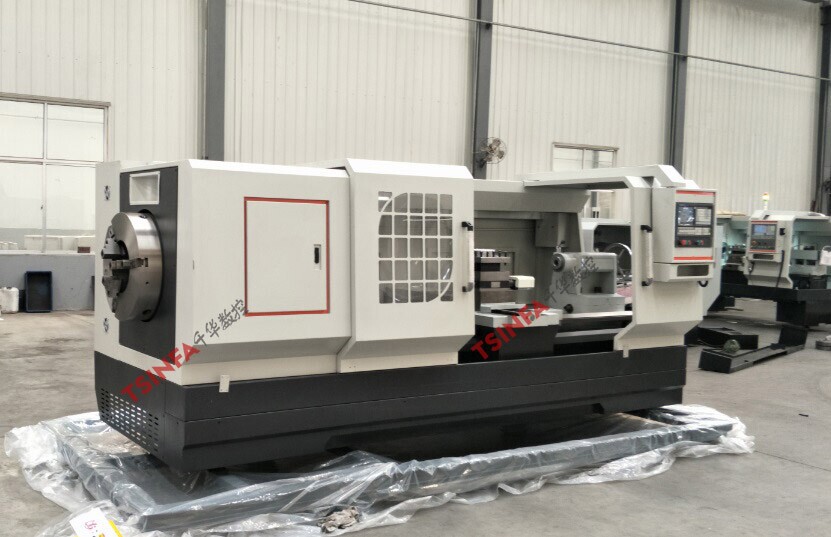

เครื่องกลึงธรรมดา

เครื่องกลึง

เครื่องกลึงทั่วไปมีวัตถุการประมวลผลที่กว้างช่วงการปรับความเร็วในการหมุนแกนหมุนและปริมาณการป้อนมีมาก สามารถประมวลผลพื้นผิวด้านในและด้านนอกหน้าสุดท้ายและเกลียวภายในและภายนอกของชิ้นงานได้ เครื่องกลึงประเภทนี้ส่วนใหญ่จะดำเนินการด้วยตนเองโดยคนงาน ใช้งานง่าย ในช่วงแรกความเร็วจะถูกปรับเปลี่ยนเกียร์ขยับคันสตาร์ทจะถูกยกขึ้นจากนั้นจอยสติ๊กจะถูกผลักไปข้างหน้า เครื่องมือกลึงก้าวหน้าขึ้นดึงด้านหลังเครื่องมือกลึงถอยไปทางซ้ายและเครื่องมือกลึงไปทางซ้าย ซ้ายและขวาจะเหมือนกัน แม้ว่าการทำงานของยานพาหนะทั่วไปจะง่าย แต่การประมวลผลชิ้นส่วนนั้นเป็นกิจกรรมทางเทคนิคและคนงานจะดูเครื่องมือวัดและภาพวาดสำหรับการประมวลผล เมื่อทำการตัดเฉือนชิ้นส่วนขนาดเล็กเครื่องกลึงธรรมดาจะมีข้อได้เปรียบด้านประสิทธิภาพมากกว่าเครื่อง CNCเครื่องกลึง. หลายครั้งที่เครื่องกลึงเอนกประสงค์ได้รับการประมวลผลและเครื่องกลึง CNC ยังอยู่ในขั้นตอนการเขียนโปรแกรม เนื่องจากคุณสมบัตินี้เครื่องกลึงธรรมดายังคงมีตลาดเหมาะสำหรับการผลิตชิ้นส่วนขนาดเล็กและการประชุมเชิงปฏิบัติการการบำรุงรักษา

เครื่องกลึงเหล่านี้สามารถแบ่งออกเป็นเครื่องกลึงทั่วไปที่มีคุณสมบัติแตกต่างกันเช่น LT6232 และ LT6250 ขึ้นอยู่กับความสูงของศูนย์และระยะกึ่งกลาง นอกเหนือจากการกลึงชิ้นงานแบบหมุนได้ทุกชนิดแล้วยังสามารถเปลี่ยนเกลียวได้หลายแบบเช่นเกลียวเมตริกด้ายนิ้วด้ายโมดูลัสด้ายเส้นผ่านศูนย์กลางและเกลียวปลาย

ในการปรับปรุงเส้นผ่านศูนย์กลางการประมวลผลของเครื่องกลึงแบบเดิมจึงได้มาซึ่งเครื่องกลึงแบบ gap bed (เรียกอีกอย่างว่าเครื่องกลึงอาน)

ปลายด้านซ้ายของเครื่องกลึงแบบ gap bed ที่ด้านหน้าของ headbox จมลงและสามารถรองรับชิ้นส่วนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ได้ รูปร่างของเครื่องกลึงเป็นแบบสองหัวสูงต่ำตรงกลางและมีลักษณะคล้ายอานม้าจึงเรียกว่าเครื่องกลึงอาน เครื่องกลึงอานเหมาะสำหรับการตัดเฉือนชิ้นส่วนที่มีขนาดรัศมีใหญ่และขนาดตามแนวแกนขนาดเล็ก เหมาะสำหรับการกลึงวงกลมด้านนอกรูด้านในหน้าปลายสล็อตและเมตริกนิ้วโมดูลัสด้ายบิดและการเจาะและคว้าน การคว้านและกระบวนการอื่น ๆ เหมาะอย่างยิ่งสำหรับองค์กรการผลิตแบบชิ้นเดียว เครื่องกลึงอานสามารถประมวลผลชิ้นงานที่มีเส้นผ่านศูนย์กลางใหญ่กว่าในร่องอานได้ ตัวกั้นเครื่องมือกลชุบแข็งและบดละเอียดเพื่อการใช้งานที่ง่ายและเชื่อถือได้ เครื่องกลึงมีลักษณะของกำลังสูงความเร็วสูงความแข็งแกร่งที่แข็งแกร่งความแม่นยำสูงและเสียงรบกวนต่ำ

เครื่องกลึง

เครื่องกลึง CNC

เครื่องกลึง CNC ได้รับการพัฒนามาจากเครื่องกลึงและมีการเพิ่มระบบควบคุมโปรแกรมลงในเครื่องหลัก โปรแกรมถูกควบคุมโดยโปรแกรมเพื่อควบคุมเครื่องจักรให้ดำเนินการตามขั้นตอนที่กำหนดจนครบวงจรของกระบวนการตัดเฉือนทั้งหมด

เช่นเดียวกับเครื่องกลึงทั่วไปเครื่องกลึง CNC ยังใช้ในการกลึงพื้นผิวที่หมุนของชิ้นส่วน โดยทั่วไปมันสามารถทำการกลึงพื้นผิวทรงกระบอกด้านนอกพื้นผิวทรงกรวยพื้นผิวทรงกลมและเกลียวได้โดยอัตโนมัติและยังสามารถประมวลผลพื้นผิวหมุนที่ซับซ้อนบางอย่างเช่นไฮเปอร์โบลอยด์ ชิ้นงานของเครื่องกลึงและเครื่องกลึงธรรมดาได้รับการติดตั้งในลักษณะเดียวกัน เพื่อปรับปรุงประสิทธิภาพการประมวลผลเครื่องกลึงไฮดรอลิกส่วนใหญ่เป็นหัวจับไฮดรอลิกนิวเมติกและไฟฟ้า

รูปร่างของเครื่องกลึงซีเอ็นซีมีลักษณะคล้ายกับเครื่องกลึงทั่วไปนั่นคือประกอบด้วยเตียง headstock ที่จับเครื่องมือระบบแรงดันของระบบป้อนอาหารระบบหล่อเย็นและหล่อลื่น ระบบการให้อาหารของเครื่องกลึง CNC มีคุณภาพแตกต่างจากเครื่องกลึงทั่วไป เครื่องกลึงธรรมดามีกล่องป้อนและตัวแลกเปลี่ยน เครื่องกลึงซีเอ็นซีใช้เซอร์โวมอเตอร์โดยตรงเพื่อขับเคลื่อนสไลด์และที่จับเครื่องมือผ่านบอลสกรูเพื่อรับรู้การเคลื่อนที่ของฟีด โครงสร้างของระบบฟีดง่ายขึ้นมาก
เครื่องกลึง CNC ในปัจจุบันเป็นที่นิยมสำหรับการควบคุมไมโครคอมพิวเตอร์แล้ว เครื่องกลึงซีเอ็นซีในปัจจุบันมีอยู่ 2 ประเภทประเภทหนึ่งเป็นเครื่องมือกลที่ควบคุมด้วยไมโครคอมพิวเตอร์แบบธรรมดาและอีกประเภทหนึ่งคือเครื่องมือกลที่ควบคุมด้วยคอมพิวเตอร์ ในระหว่างการทำงานเครื่องกลึง CNC จะทำการคำนวณตามคำแนะนำของโปรแกรมอินพุตและป้อนผลการคำนวณไปยังชุดขับเคลื่อน อุปกรณ์ไดรฟ์ควบคุมทำการคำนวณตามคำสั่งป้อนผลการคำนวณไปยังอุปกรณ์ขับเคลื่อนควบคุมอุปกรณ์ขับเคลื่อน (มอเตอร์สเต็ปเปอร์) ที่ศูนย์กลางของอุปกรณ์ขับเคลื่อนเพื่อขับเคลื่อนกลไกการส่งผ่านกลไกและดำเนินการตามขั้นตอนการทำงานของเครื่อง เครื่องมือ (แคร่ตามยาวและแนวนอน) เพื่อให้เกิดการเคลื่อนไหวของการตัด

ตามโครงสร้างเครื่อง

เครื่องกลึงแนวนอน

คุณสมบัติหลักของเครื่องกลึงแนวนอนคือแกนหลักขนานกับโต๊ะทำงานและดูเหมือนว่ามันนอนอยู่บนพื้น เครื่องกลึงแนวนอนเหมาะสำหรับการแปรรูปชิ้นงานที่มีน้ำหนักเบาซึ่งมีเส้นผ่านศูนย์กลางไม่ใหญ่ แต่ยาว เนื่องจากเครื่องกลึงแนวนอนถูกประมวลผลโดยหัวจับและด้านบนกับชิ้นงาน โครงสร้างนี้กำหนดว่าน้ำหนักของชิ้นงานต้องไม่มาก น้ำหนักบรรทุกสูงสุดปกติคือ 300 กก. และเครื่องกลึงสำหรับงานหนักสามารถรับน้ำหนักได้ 1 ตัน ความยาวในการประมวลผลเป็นข้อได้เปรียบหลักของเครื่องกลึงแนวนอนเมื่อเทียบกับเครื่องกลึงแนวตั้ง

ความยาวในการประมวลผลคือ 750 มม. 1000 มม. 2000 มม. 3000 มม. 4000 มม. หรือ 8000 มม. เป็นต้น

เครื่องกลึงแนวตั้ง

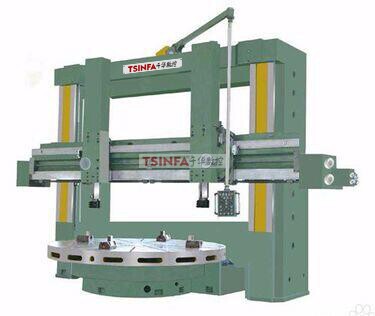

เครื่องกลึงแนวตั้ง tsinfa

คุณสมบัติหลักของเครื่องกลึงแนวตั้งคือแกนหมุนตั้งฉากกับโต๊ะและชิ้นงานจะถูกยึดเข้ากับโต๊ะ เครื่องกลึงแนวตั้งเหมาะสำหรับการแปรรูปชิ้นงานหนักที่มีเส้นผ่านศูนย์กลางใหญ่และความยาวสั้น เนื่องจากในเครื่องกลึงแนวตั้งการจับยึดและการจัดตำแหน่งของชิ้นส่วนจึงสะดวกและคู่มือแบบหมุนระหว่างโต๊ะทำงานและฐานมีความสามารถในการรับน้ำหนักที่ดีกว่า ความราบรื่นของการเคลื่อนไหวในระหว่างการทำงานจึงสูงดังนั้นคุณภาพการประมวลผลของชิ้นส่วนจึงสูง แต่คุณภาพของชิ้นส่วนเหล่านี้ยากที่จะรับประกันเมื่อวางบนเครื่องกลึงธรรมดาและเครื่องกลึงปลาย

เครื่องกลึงแนวตั้งสามารถแบ่งออกเป็นเครื่องกลึงแนวตั้งแบบคอลัมน์เดียวและเครื่องกลึงแนวตั้งแบบเสาคู่ เครื่องกลึงแนวตั้งเสาเดียวโดยทั่วไปจะมีที่จับเครื่องมือแนวตั้งและที่จับเครื่องมือด้านข้าง ผู้ถือทั้งสองมีกล่องฟีดแยกกันซึ่งสามารถใช้งานทีละกล่องหรือพร้อมกันสำหรับการส่งผ่านแนวตั้งและแนวนอน เครื่องกลึงแนวตั้งขนาดใหญ่โดยทั่วไปมีสองเสา เพื่อความสะดวกในการประมวลผลเครื่องกลึงแนวตั้งสองคอลัมน์โดยทั่วไปจะมีที่จับเครื่องมือแนวตั้งสองตัวและที่จับเครื่องมือด้านหนึ่ง เสาสองใบที่ใหญ่กว่ามีที่ใส่มีดด้านข้างในแต่ละเสาทั้งสอง

เครื่องกลึงเตียงเอียง

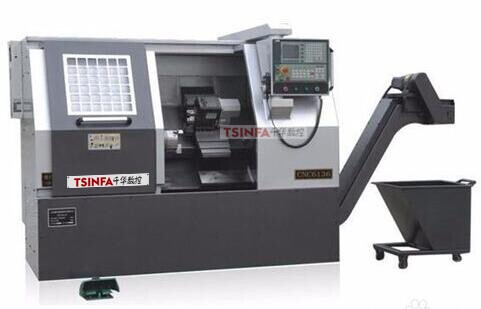

เครื่องกลึงเตียงเอียง tsinfa

โครงสร้างรางเอียงช่วยให้เครื่องกลึงมีความแข็งมากขึ้นและง่ายต่อการถอดชิป

ตามวัตถุประสงค์ของเครื่อง

เครื่องกลึงเพลาข้อเหวี่ยงเครื่องกลึงล้อเครื่องกลึงและเครื่องกลึงโลหะเครื่องกลึงและกัดเครื่องกลึงเกลียวท่อ

เครื่องกลึงเพลาข้อเหวี่ยง

เครื่องกลึงเพลาข้อเหวี่ยงเป็นเครื่องกลึงชนิดพิเศษที่ใช้ในการกลึงคอก้านสูบและด้านแขนเหวี่ยงของเครื่องยนต์สันดาปภายในและเพลาข้อเหวี่ยงอัดอากาศ

เครื่องกลึง CNC

เครื่องกลึงซีเอ็นซีเป็นเครื่องมือกลพิเศษสำหรับการตัดเฉือนและซ่อมคู่ล้อของเครื่องจักรรถไฟ เพื่อปรับปรุงประสิทธิภาพและอัตราส่วนราคาของเครื่องมือกลได้มีการพัฒนาระบบ CNC สำหรับที่จับเครื่องมือคู่ของเครื่องกลึงล้อและมีการหารือเกี่ยวกับการวัดอัตโนมัติการตั้งค่าเครื่องมือและฟังก์ชันการตัดเชิงเศรษฐกิจของระบบ CNC เป็นโหมดการทำงานของเครื่องจักรกลอัตโนมัติเต็มรูปแบบและติดตั้งระบบการวัดอัตโนมัติซึ่งจะคำนวณพารามิเตอร์การตัดที่เหมาะสมโดยอัตโนมัติหลังจากวัดพื้นผิวดอกยางของล้อที่จะซ่อมแซม

เครื่องกลึง

เครื่องกลึงแบบม้วนเป็นเครื่องกลึงที่ออกแบบมาเพื่อแปรรูปม้วน โดยทั่วไปแล้วม้วนเป็นม้วนที่ใช้กับโรงรีด มันเป็นรูปทรงกระบอกที่ใหญ่มากหนักและหนักมีร่องอยู่

เครื่องกลึงและมิลลิ่ง

การเลี้ยวและเครื่องกัดสากลเครื่องจักรกลคอมโพสิตเป็นหนึ่งในกระบวนการตัดเฉือนที่ได้รับความนิยมมากที่สุดในโลกของการตัดเฉือน เป็นเทคโนโลยีการผลิตขั้นสูง การตัดเฉือนแบบคอมโพสิตเป็นการใช้กระบวนการตัดเฉือนที่แตกต่างกันหลายอย่างในเครื่องเดียว การโม่การขุดเจาะ, เครื่องกลึง. การประมวลผลแบบคอมโพสิตเป็นสิ่งที่ใช้กันอย่างแพร่หลายและที่ยากที่สุดคือการผสมผสานระหว่างการกลึงและการกัด ศูนย์เครื่องจักรกลแบบรวมการกลึงและการกัดเทียบเท่ากับการรวมกันของเครื่องกลึง CNC และศูนย์เครื่องจักรกล

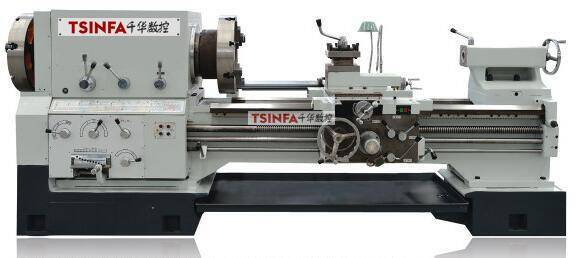

เครื่องกลึงท่อ tsinfa

เครื่องกลึงเกลียวท่อ

เครื่องกลึงเกลียวท่อหรือที่เรียกว่าเครื่องกลึงเกลียวท่อเป็นเครื่องกลึงแนวนอนที่ออกแบบมาสำหรับการกลึงอุปกรณ์ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ มีเส้นผ่านศูนย์กลางรูขนาดใหญ่ของเพลาหลัก (โดยทั่วไปคือ 135 มม. ขึ้นไป) และหัวจับที่ด้านหน้าและด้านหลังของกล่องแกนหมุน เพื่ออำนวยความสะดวกในการจับยึดและการประมวลผลของอุปกรณ์ท่อหรือบาร์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ผลิตภัณฑ์นี้ถูกนำมาใช้กันอย่างแพร่หลายในกระบวนการทางกลของการผลิตเครื่องจักรปิโตรเลียมเคมีถ่านหินการสำรวจทางธรณีวิทยาการประปาในเมืองและอุตสาหกรรมการระบายน้ำ

เครื่องกลึง

ตามวัสดุแปรรูป

เครื่องกลึงไม้

เครื่องกลึงโลหะ

รถตัดโลหะมีลักษณะคล้ายกับรถสำหรับงานไม้ตรงที่ใช้ในการตัดชิ้นงานโดยหมุนชิ้นงานให้สัมผัสกับเครื่องมือ

อย่างไรก็ตามความแตกต่างระหว่างทั้งสองก็มีมากเช่นกัน:

  1. โครงสร้างของที่ใส่มีดแตกต่างกัน รถสำหรับงานไม้มีความคล่องตัวมากขึ้น ตัวอย่างเช่นการใช้เครื่องกลึงโลหะเพื่อขับเคลื่อนแจกันการเคลื่อนย้ายเครื่องมือให้เป็นรูปร่างอาจไม่สะดวก
  2. ลักษณะของชิ้นงานแตกต่างกัน โดยทั่วไปชิ้นงานของยานโลหะจะมีลักษณะเป็นเนื้อเดียวกันและความหนาแน่นและความแข็งยังคงเท่าเดิมดังนั้นจึงสามารถตัดได้ครั้งละ 3 มม. และสามารถเคลื่อนย้ายเครื่องมือได้โดยอัตโนมัติ หากใช้ไม้ในลักษณะนี้ไม้จะเจ็บใจและแม้แต่ไม้จะขาด รถตัดโลหะไม้เนื้อแข็งดีกว่า
  3. เครื่องมือกลึงมีความแตกต่างกัน คมตัดของเครื่องมือกลึงไม่เหมือนกับมุม

จำแนกตามประเภทพื้นฐานของชิ้นส่วนกลึง

เครื่องกลึง CNC แบบหัวจับ

เครื่องกลึงเหล่านี้ไม่มี tailstock และเหมาะสำหรับการกลึงแผ่น (รวมทั้งเพลาสั้น) วิธีการจับยึดส่วนใหญ่คือการควบคุมด้วยไฟฟ้าหรือไฮดรอลิกและโครงสร้างหัวจับมีขากรรไกรที่ปรับได้หลายแบบหรือขากรรไกรที่ไม่ดับ (เช่นขากรรไกรอ่อน)

เครื่องกลึง CNC ชั้นนำ

เครื่องกลึงเหล่านี้ติดตั้ง tailstock ทั่วไปหรือ CNC tailstock เหมาะสำหรับการกลึงชิ้นส่วนยาวและชิ้นส่วนดิสก์ที่มีเส้นผ่านศูนย์กลางเล็ก

เครื่องกลึงแบ่งออกเป็นเครื่องกลึงทั่วไปเครื่องกลึงที่มีความแม่นยำและเครื่องกลึงที่มีความแม่นยำสูง เครื่องกลึงที่มีความแม่นยำและมีความแม่นยำสูงมักจะใช้เครื่องกลึงที่มีความแม่นยำทั่วไป ด้วยการปรับปรุงความแม่นยำทางเรขาคณิตของเครื่องลดผลกระทบจากการสั่นสะเทือนและแหล่งความร้อนและการใช้ตลับลูกปืนที่มีประสิทธิภาพสูงทำให้เครื่องมีความแม่นยำในการตัดเฉือนสูง
