Tsinfa es un proveedor y fabricante profesional de perforadoras radiales en China.
Cuando la pieza de trabajo a procesar es pesada, es inconveniente moverla y es difícil ubicar el centro, no es adecuada para procesarla en la máquina perforadora vertical o en el taladro de banco pequeño. En este momento es necesario utilizar la taladradora radial, la pieza de trabajo no se mueve y mueve el husillo, por lo que el centro del husillo está alineado con el centro del agujero de mecanizado. La caja del husillo está montada en el brazo radial y se puede mover a lo largo del riel guía del brazo radial. El brazo radial se puede girar alrededor del eje de la columna, por lo que la posición del husillo se puede ajustar fácilmente. El brazo radial también se puede levantar y bajar a lo largo de la columna para satisfacer las diferentes necesidades de procesamiento. Después de ajustar la posición del husillo, la caja del husillo, el brazo radial y la columna vertical de la perforadora radial deben sujetarse de manera confiable con su respectivo mecanismo de sujeción, de modo que la máquina herramienta forme un sistema rígido para asegurar que la máquina herramienta tenga suficiente rigidez y posición. Precisión bajo la acción de la fuerza de corte.
Preguntas?Llámanos al + 86-15318444939y hable con uno de nuestros representantes expertos.También puede completar nuestro formulario de contacto
Introducción de la función principal de la máquina de perforación radial:
La máquina perforadora de brazo radial se utiliza principalmente para taladrar, mandrinar, roscar, revestir, avellanar, escariar.El equipo se utiliza ampliamente en mecanizado, fabricación de moldes y otras industrias.
Según el modo de sujeción y transmisión, se divide en radial mecánico y radial hidráulico.
El brazo radial gira 360 grados. El balancín se puede mover hacia arriba y hacia abajo. El cabezal puede moverse hacia la izquierda y hacia la derecha a lo largo del brazo radial para facilitar el posicionamiento
Estructura simple, fácil de operar.
Video de la máquina de perforación radial:
Taladro radial a la venta:
Imágenes y especificaciones

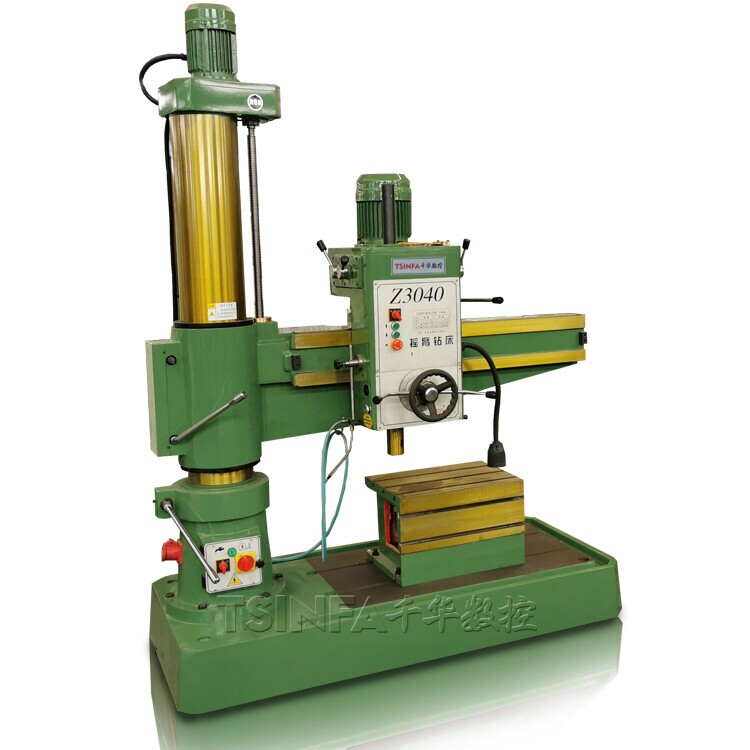

Max. diámetro de perforación:40mm
Motor principal (kw): 2.2kw

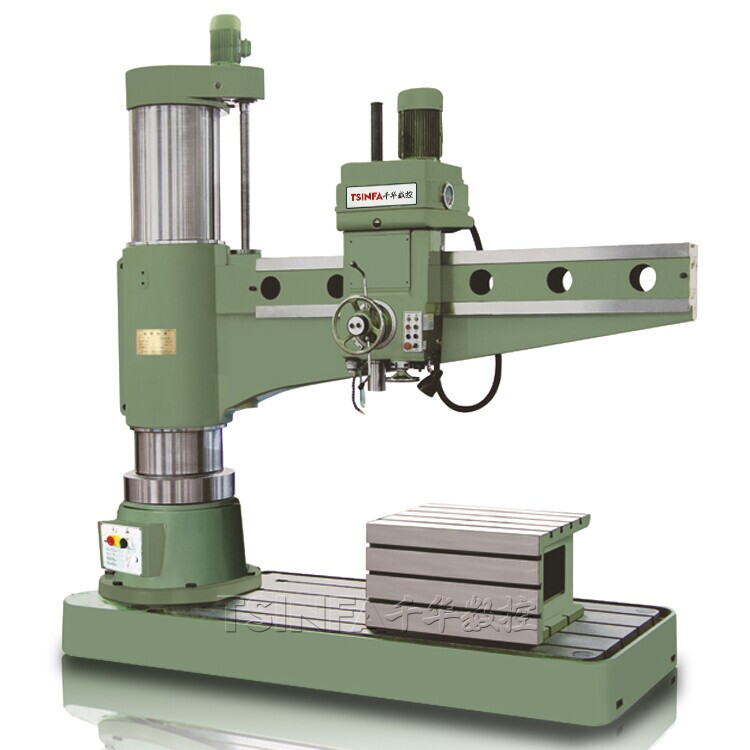

Max. diámetro de perforación:50mm
Motor principal (kw): 4kw

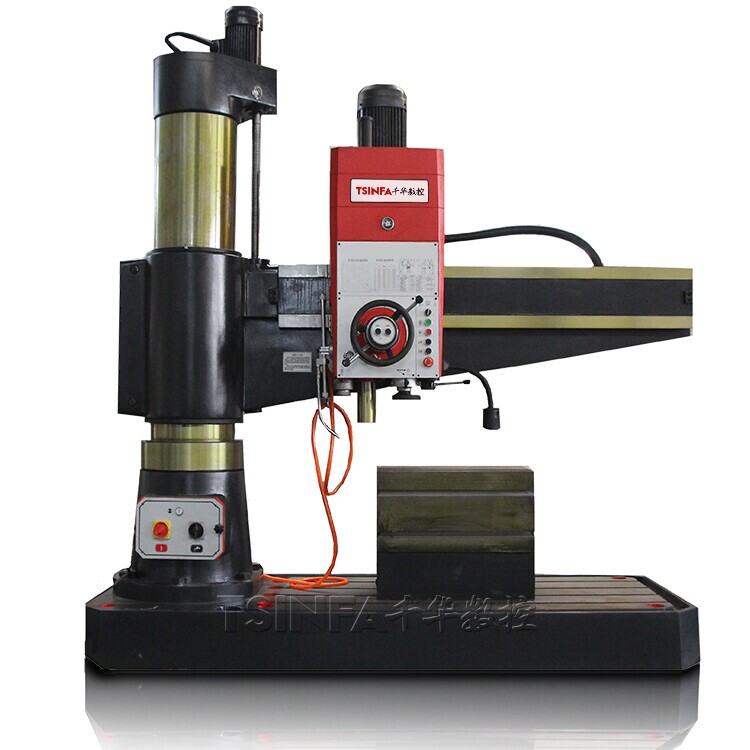

Max. diámetro de perforación:63mm
Motor principal (kw): 5.5kw

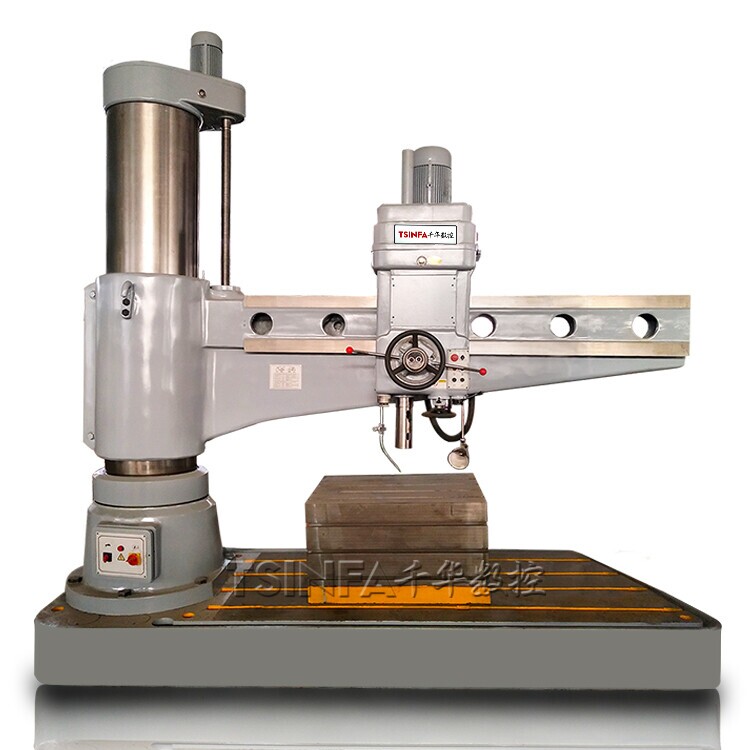

Max. diámetro de perforación:80mm
Motor principal (kw): 7.5kw
¿Qué es la máquina de perforación radial? partes, estructurales, componentes.

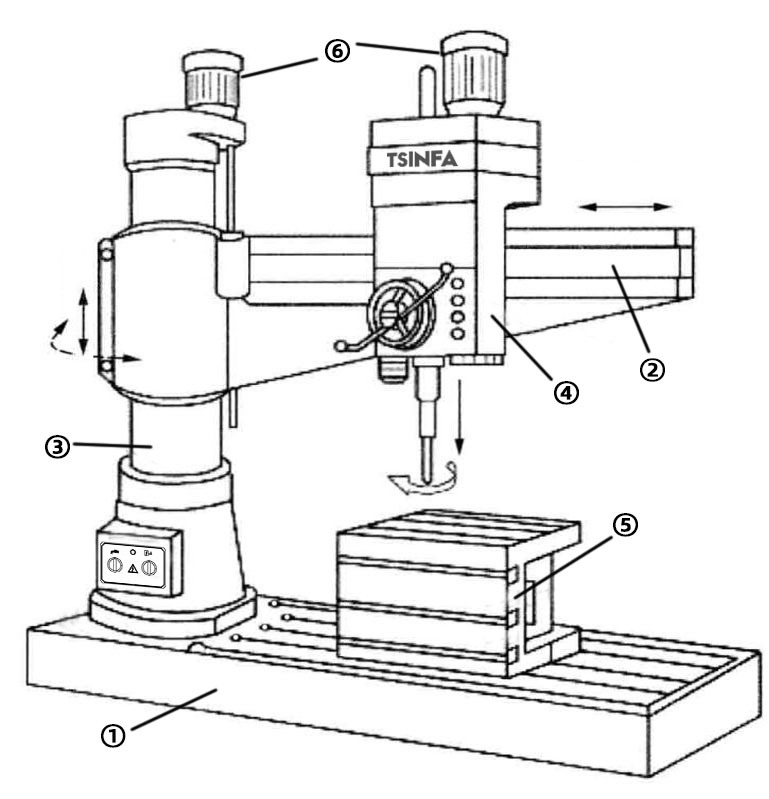

La imagen de la izquierda es el diagrama de contorno de la taladradora de brazo radial, que se compone principalmente de seis partes:
1.La base
Se utiliza para apoyar y fijar la máquina herramienta. La columna vertical se instala en la base, que debe fijarse en el suelo para garantizar la estabilidad del taladro radial.
2 El brazo radial
El brazo radial montado en la columna vertical para soportar el movimiento a izquierda y derecha de la caja del husillo. El brazo radial se puede girar alrededor de la columna y es la parte principal del taladro de brazo radial, que es conveniente para que los operadores lo ubiquen de acuerdo con la posición a mecanizar.
3 La columna
La columna montada en la base, soporta el movimiento del brazo radial. El tornillo de avance puede conducir la columna hacia arriba y hacia abajo
Caja de 4 ejes
Los botones de operación principales están instalados en la caja del eje. El operador controla la rotación de la broca a través de la caja del husillo.
5 Mesa móvil
Mesa de trabajo móvil con ranura en T para fijar la pieza de trabajo
6 motor
Hay principalmente dos motores, uno encima de la columna, responsables de la elevación del brazo radial. Uno encima de la caja del eje, responsable de la rotación del eje.
