Как нарезать левую резьбу на токарном станке с ЧПУ

Вам необходимо понимать циклы нарезания резьбы, использовать точное программирование и работать с правильной настройкой инструмента при нарезании левой резьбы на токарные станки с ЧПУ. В отличие от пользовательской правой резьбы, левая резьба нарезается наоборот, что требует некоторой корректировки. С помощью этого руководства вы узнаете, как точно нарезать левую резьбу.

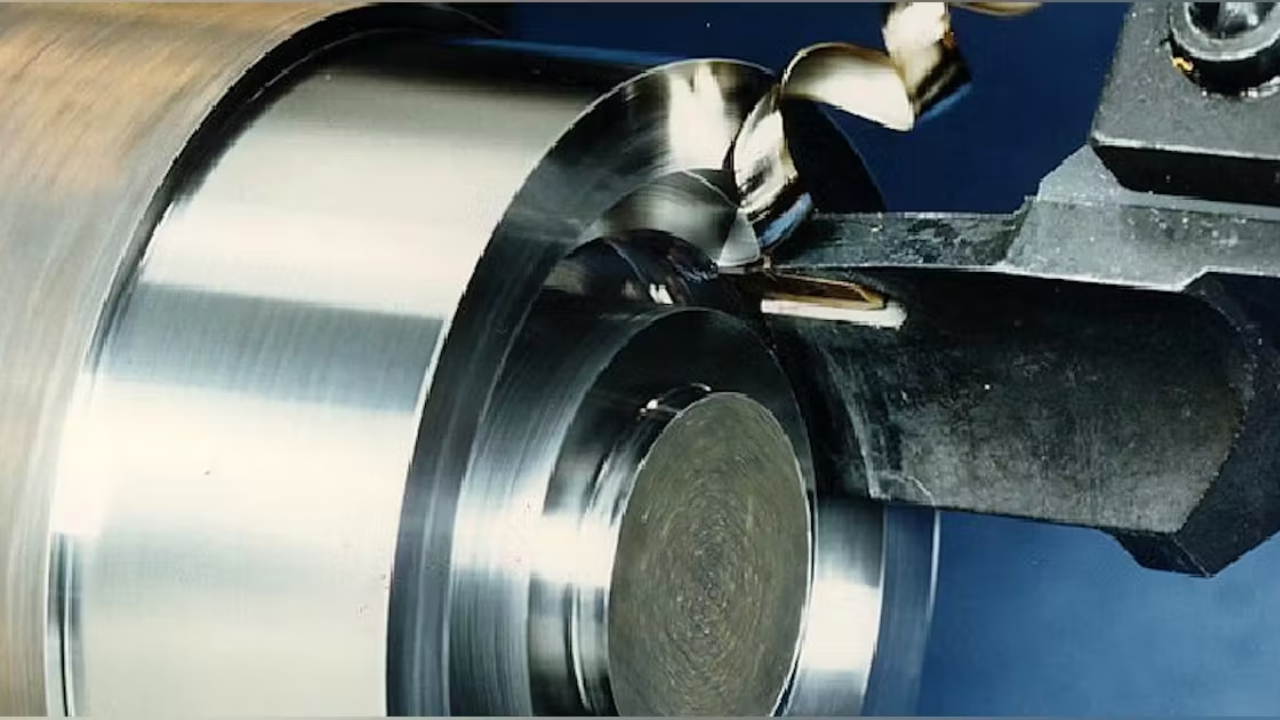

Что такое левая резьба?

Левая резьба — это просто винтовая резьба, которая затягивается всякий раз, когда она поворачивается против часовой стрелки, что противоположно обычной правой резьбе. Они полезны в приложениях, где обычное вращение может привести к ослаблению правой резьбы, например, газовая арматура, велосипедные педали и вращающиеся машины.

Вы можете определить эти резьбы по обозначению «LH» и нуждаетесь в специальном программировании и инструментах при обработке на токарных станках с ЧПУ. Кроме того, вы можете нарезать левую резьбу, используя аналогичные инструменты для нарезания резьбы, используемые для правой резьбы, однако, необходимо отрегулировать вращение шпинделя и направление подачи. Понимание процесса обработки и всей цели важно для достижения надежного и безопасного резьбового компонента в различных отраслях промышленности.

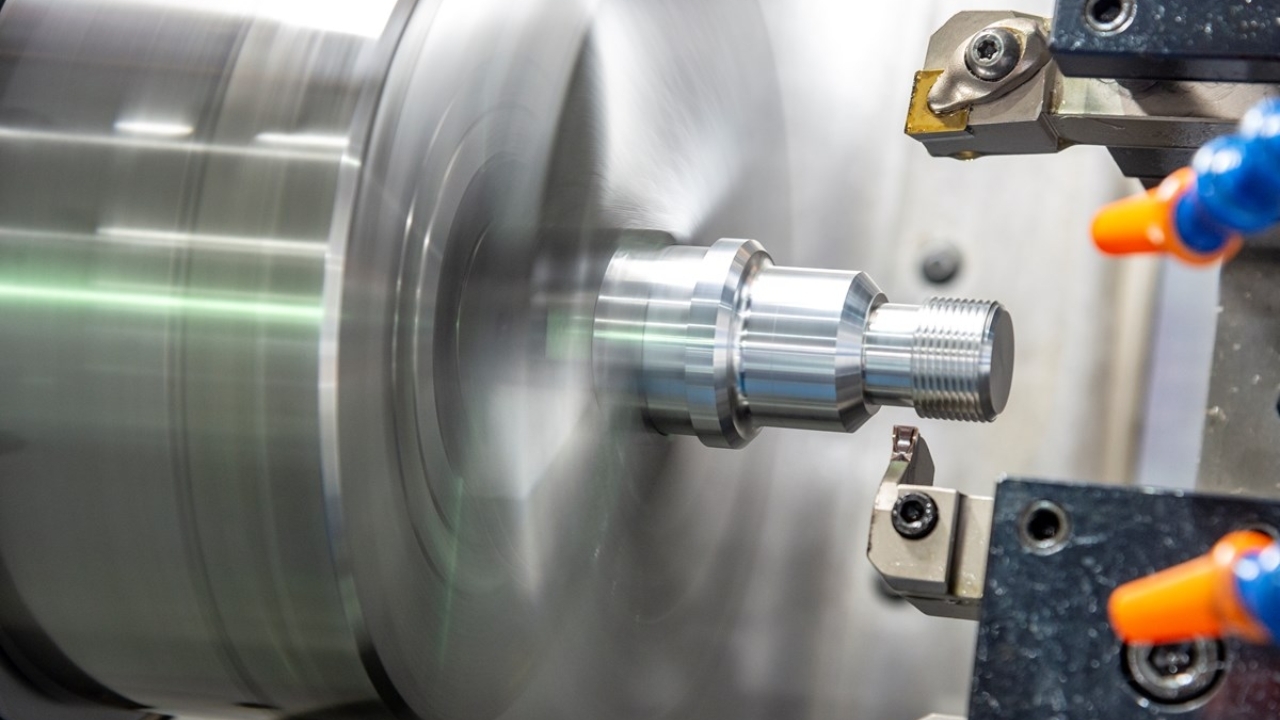

Настройка токарного станка с ЧПУ для левой резьбы

Выбор подходящего режущего инструмента

При обработке левой резьбы на токарном станке важно выбрать правильный режущий инструмент. Твердосплавные пластины являются более предпочтительным вариантом из-за их способности противостоять теплу, особенно при использовании на более твердых материалах.

Быстрорежущая сталь Инструменты (HSS) больше подходят для более мягких материалов, хотя они менее долговечны. При использовании вставки убедитесь, что она имеет правильный профиль резьбы и может резать в левом направлении. Вы можете уменьшить частоту износа инструмента, если используете инструмент с правильной геометрией. Это также помогает создавать чистую, точную резьбу.

Выбор материала заготовки

Скорость подачи или скорость резания, которую вы используете, зависят от типа обрабатываемого материала. Например, сталь, твердый материал, требует более низких скоростей и твердосплавных инструментов. С другой стороны, алюминий, мягкий материал, требует более высокой скорости. Однако для этого материала вам необходимо использовать острые инструменты, чтобы предотвратить наросты на кромке. Для латуни идеально использовать инструменты из быстрорежущей стали или твердосплавные инструменты, чтобы обеспечить эффективную нарезку резьбы. Кроме того, вам необходимо настроить параметры в соответствии со свойствами материала.

Жесткость машины и идеальная фиксация работы

С помощью соответствующего крепления заготовки вы можете предотвратить избыточную вибрацию. Избыточная вибрация может повлиять на качество резьбы. Поэтому используйте цанговую систему, чтобы надежно закрепить заготовку. Кроме того, направляющие станка и инструмент должны быть жесткими для достижения точных профилей резьбы. С помощью стабильной установки вы можете добиться качественной левой резьбы.

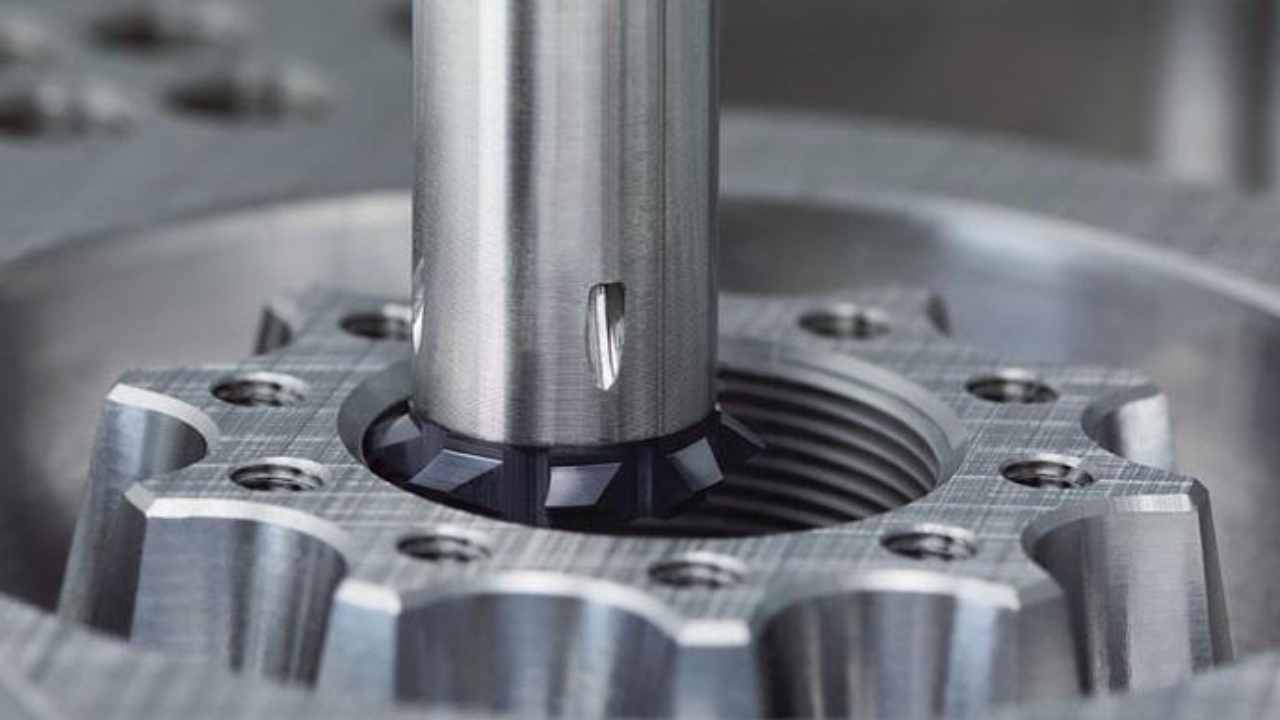

Как можно программировать левостороннюю резьбу в G-коде

Вам нужны определенные изменения в программировании при нарезании левой резьбы. Это имеет решающее значение для достижения точных результатов. Левая резьба всегда движется к патрону. Поэтому она требует надлежащей регулировки направления подачи, перемещения инструмента и вращения шпинделя. В этом руководстве мы обсуждаем основные команды G-кода и правильные изменения, необходимые для нарезания левой резьбы.

Команды G-кода для нарезания резьбы

Если вы нарезаете нить с использованием G-код, вам необходимо знать важные команды для использования. G76, G92 и G32 — это общие команды для использования.

• Г76 – Это многопроходный цикл нарезания резьбы, который обеспечивает точный контроль глубины и шага.
• Г92 – Эта команда вручную программирует каждый проход.
• Г32 – Выполняет индивидуальные движения по заправке резьбы.

Изменения, которые необходимо сделать для левой резьбы

• Обратное вращение шпинделя: Когда вам нужно запустить шпиндель против часовой стрелки, вы используете M04 вместо M03.
• Изменить направление движения инструмента: Чтобы добиться этого, перемещайте инструмент слева направо.
• Установить позиционирование инструмента: Вам необходимо настроить инструмент так, чтобы нарезать резьбу в противоположном направлении для обеспечения зазора.

Процесс программирования и нарезания левой резьбы на токарном станке будет успешным, если вы примените приведенные выше изменения.

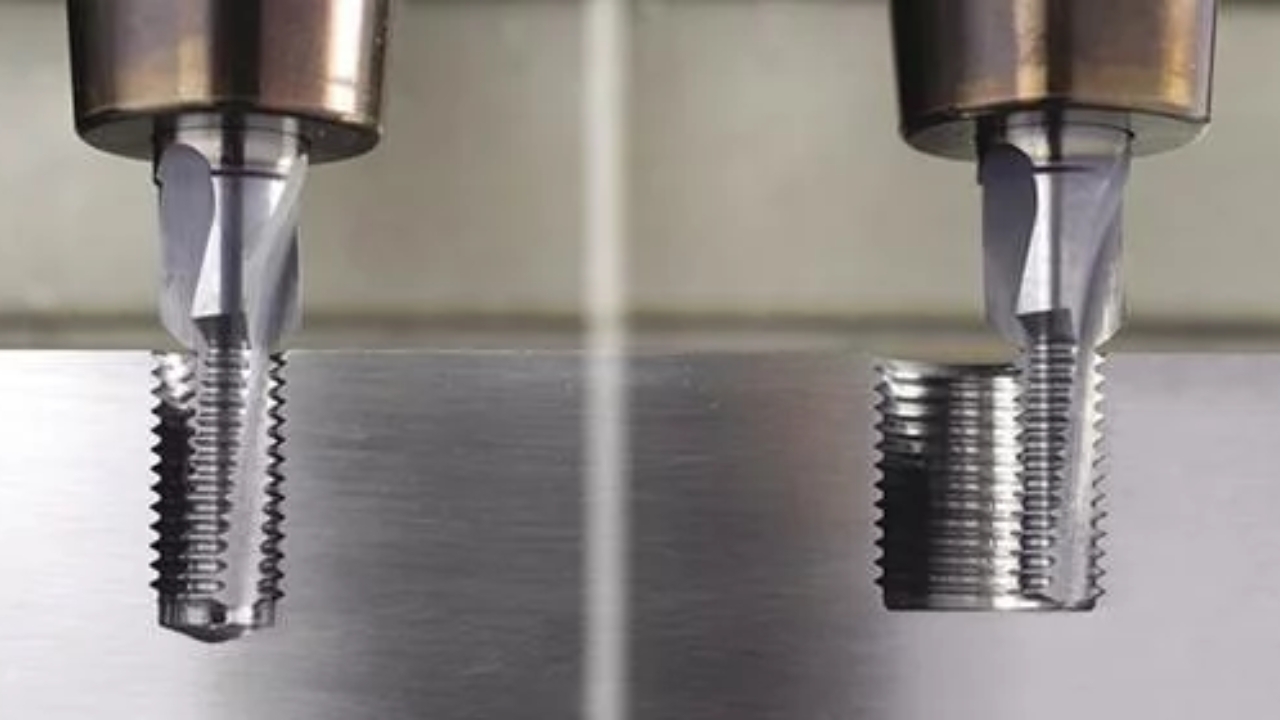

Пример G-кода для левой резьбы

Пошаговое описание примера программы

Программирование левой резьбы на токарном станке с ЧПУ требует настройки вращения шпинделя, направления подачи и параметров цикла нарезания резьбы. Инструмент должен двигаться слева направо, режущий по направлению к патрону. Программа начинается с установки единиц, вращения шпинделя и позиционирования инструмента. Затем вы выполняете цикл нарезания резьбы с помощью многопроходной команды, обеспечивая точную глубину и шаг. Наконец, программа заканчивается отводом инструмента и остановкой шпинделя.

Важные параметры, которые вам следует знать

• Глубина резьбы: Этот параметр объясняет глубину нарезания резьбы в материале. Вам необходимо указать приращения глубины для каждого прохода и конечный диаметр резьбы.
• Шаг резьбы: Шаг резьбы измеряет расстояние между шагами резьбы. При меньшем шаге можно получить более плотную резьбу. Однако грубый шаг обеспечивает более быстрое зацепление.
• Количество проходов: При многократных проходах резьбы материал удаляется постепенно, предотвращая износ инструмента. Глубина резания для каждого прохода уменьшается по мере достижения конечного размера.

Советы по устранению неполадок, которые следует знать при ошибках выполнения кода

• Неправильное направление нити: Вы должны переместить инструмент в сторону патрона. Шпиндель также должен вращаться против часовой стрелки.
• Несбалансированные профили резьбы: Если вы заметили чрезмерное давление на инструмент, уменьшите скорость подачи и отрегулируйте глубину резания.
• Плохая отделка поверхности: Вам необходимо проверить такие факторы, как скорость резания, жесткость станка и острота инструмента.

Добиться точной левой резьбы можно, устранив неполадки и правильно настроив программу.

Каковы наилучшие стратегии и методы резки?

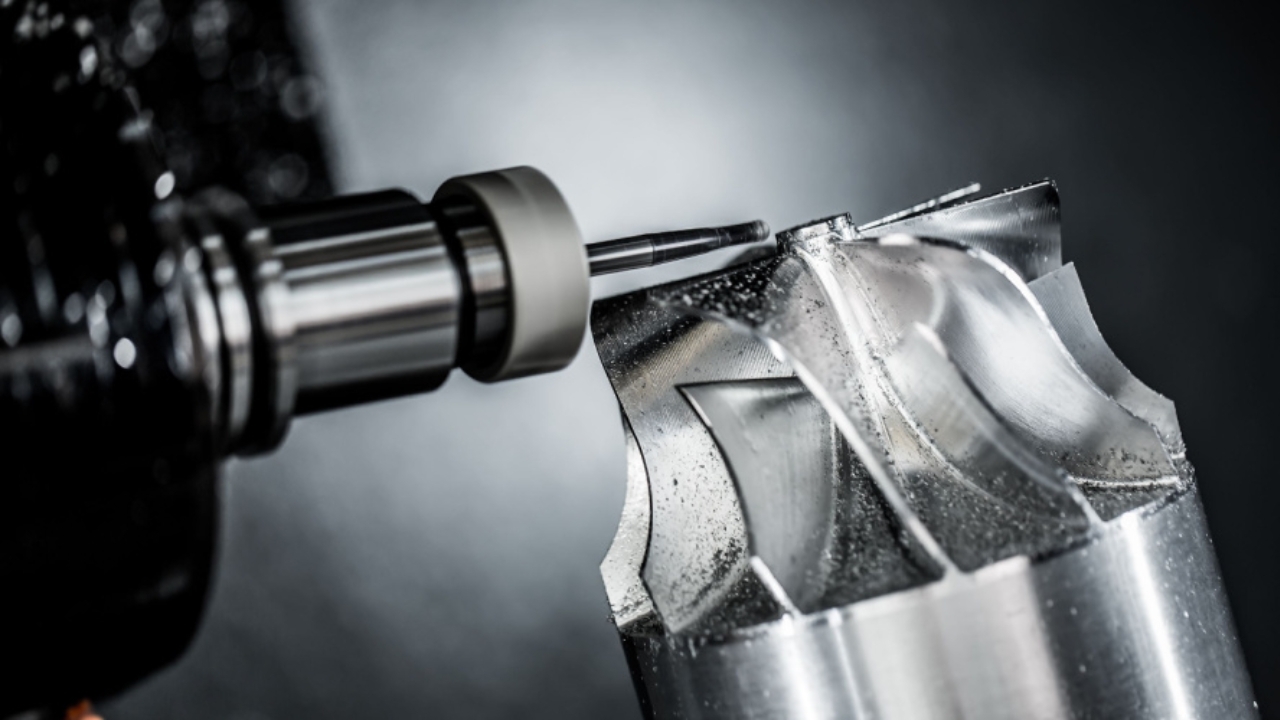

Соответствующие стратегии резки помогают достичь левой резьбы с меньшим напряжением станка и износом инструмента. Работа с лучшими практиками обеспечивает лучшую посадку резьбы, качество поверхности и точность.

Выбор оптимальной глубины резьбы

Вы можете достичь глубины резьбы постепенно, используя много проходов для уменьшения силы резания и предотвращения поломки инструмента. Одна из хороших стратегий — начать с более глубокого резания, а затем постепенно уменьшать его по мере достижения конечного размера. Количество проходов зависит от шага резьбы, жесткости инструмента и материала.

Предотвращение вибрации и отклонения инструмента

Отклонение инструмента приводит к низкому качеству поверхности и менее точной резьбе. Чтобы избежать этого, необходимо использовать прочную установку инструмента с уменьшенным вылетом. Уменьшая глубину резания для каждого прохода и поддерживая наилучшую возможную скорость подачи, можно избавиться от дребезжания и контролировать вибрации.

Регулирование температуры с помощью охлаждающей жидкости

Избыточное тепло при нарезании резьбы может привести к низкому качеству поверхности и износу инструмента. Использование подходящей охлаждающей жидкости (на водной или масляной основе для алюминия и стали соответственно) помогает рассеивать тепло, а также смывать стружку. Кроме того, это уменьшает накопление кромок, тем самым достигая более чистых и лучших профилей резьбы.

Проверьте посадку резьбы с помощью резьбовых калибров.

После того, как вы закончите резку, проверьте размеры резьбы с помощью пробочных или кольцевых калибров. С помощью этого вы обеспечиваете точное функционирование и лучшую посадку, предотвращая проблемы, связанные со сборкой. Если это важно, отрегулируйте свои последние проходы, чтобы обеспечить точность.

Распространенные ошибки, которых следует избегать

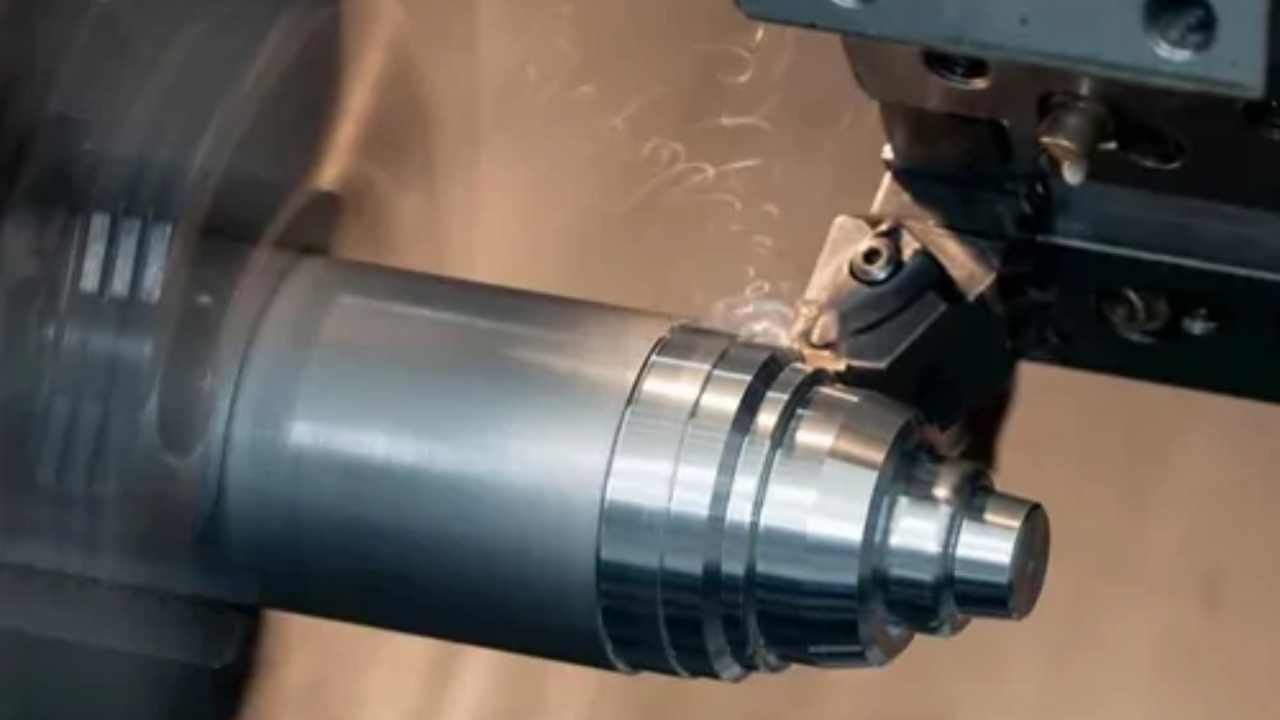

Не реверсирует вращение шпинделя

При левой резьбе необходимо выполнять вращение шпинделя против часовой стрелки. Если вы забудете это сделать, это приведет к неправильному направлению резания, разрушению резьбы и поломке инструмента.

Неправильное позиционирование инструмента

Если вы не расположите инструменты правильно, это приведет к плохой отделке поверхности и неровной резьбе. Убедитесь, что инструмент установлен правильно на соответствующей высоте и перпендикулярен заготовке для точности.

Выбор неправильного угла подачи

Использование неправильного угла подачи приводит к увеличению вибрации и износу инструмента. Угол подачи от 29 до 30 градусов помогает равномерно распределить силы резания, тем самым улучшая качество резьбы и срок службы инструмента.

Заключение

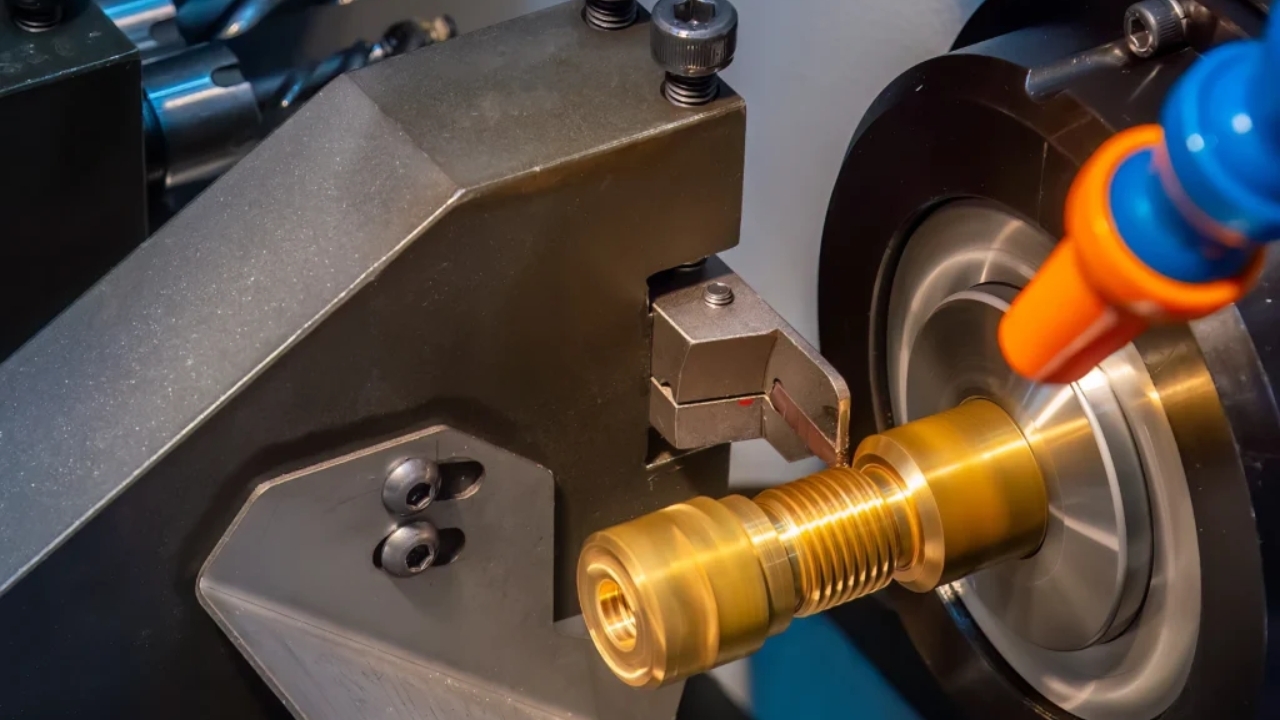

Вам нужна правильная настройка инструментов и идеальное программирование для нарезания левой резьбы на токарный станок. Кроме того, есть и другие факторы, на которые следует обратить внимание, в том числе позиционирование инструмента, правильное использование нескольких проходов и реверсивное вращение шпинделя. Чтобы обеспечить правильную посадку, следует проверить резьбу с помощью правильных калибров.

Часто задаваемые вопросы

Как узнать левую резьбу?

Легко определить левую резьбу по маркировке «LH». Кроме того, левая резьба закреплена против часовой стрелки. Левая резьба идеально подходит для применений, где обычное вращение может ослабить правую резьбу.

Как рассчитать резьбу на станке с ЧПУ?

Для расчета шага резьбы используется формула 1 / TPI (нитки на дюйм), а скорость подачи рассчитывается по формуле Подача = Шаг.

Что такое код резьбы для токарного станка с ЧПУ?

Коды резьбонарезания, обычно используемые для токарных станков с ЧПУ, — G92, G32 и G76. G92 — это однопроходная резьбонарезка, G32 — это код для управления ручной резьбой. G76 — это код для многопроходного цикла резьбонарезания.
