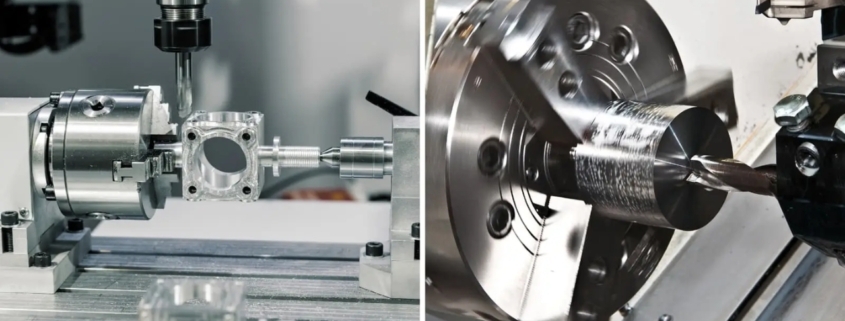

Как выровнять токарный станок с ЧПУ

Точно выровненный токарный станок с ЧПУ нельзя переоценить. Производительность вашего станка повышается благодаря этой функции, которая обеспечивает точные результаты резки. Если вы не знаете, как это сделать, не нужно сомневаться, так как это повредит вашим активам.

В этой статье будет представлено подробное руководство о том, как выровнять Токарный станок с ЧПУ.

Инструменты и оборудование, необходимые для выравнивания токарного станка с ЧПУ

Уровень машиниста

Они очень чувствительны к точности и аккуратности. Некоторые имеют уровень чувствительности 0,0005 дюйма на фут. Вы можете приобрести уровень Starett, Hamar или Mitutoyo, которые настоятельно рекомендуются.

Щупы

Эти датчики проверяют несоосность компонентов машины. Они также помогают обнаружить неровные поверхности и улучшить любые выполненные регулировки. Вы можете получить доступ к метрическим или имперским измерениям в зависимости от настройки вашего токарный станок.

Материалы прокладок

Это плоские и тонкие листы, которые помещаются под ножки машины для обеспечения устойчивости пола. Эти листы изготавливаются из разных материалов. Популярными являются латунь, нержавеющая сталь или пластик. Каждый из них имеет свои требования к прочности. Поэтому используйте правильный, чтобы предотвратить нагрузку на основание машины.

Регулируемые выравнивающие ножки

Токарные станки с ЧПУ поставляются с регулируемыми ножками, которые позволяют вам регулировать их высоту. Некоторые ножки поставляются с амортизаторами, чтобы выдерживать внешние помехи и улучшать устойчивость. Как правило, для выравнивания ножек они должны быть:

• Прочный и мощный, выдерживающий вес машины
• Легко настроить
• Устойчивость к вибрации для минимизации внешних помех во время работы

Гаечные ключи и гаечные ключи

Они также необходимы для фиксации ножек и регулировки выравнивающих болтов машины. Например, динамометрические ключи могут оказывать давление на выравнивающие болты. Используйте правильный размер для улучшения плавности регулировки.

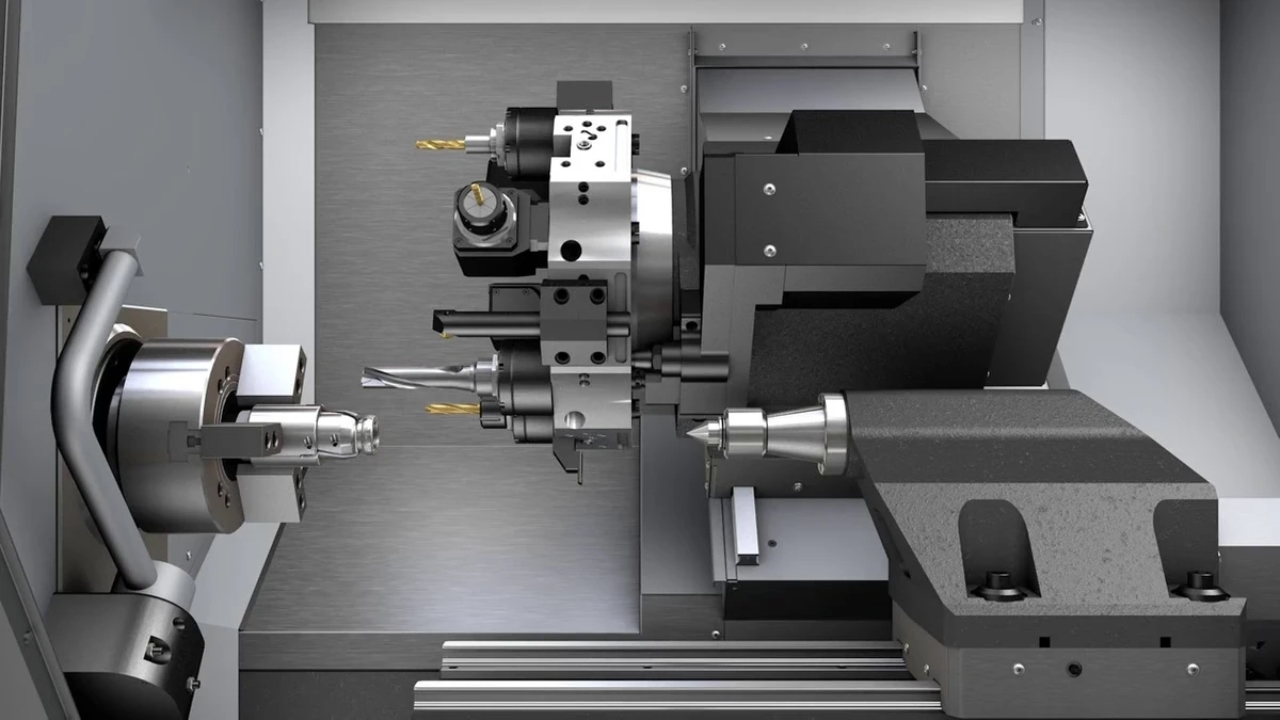

Процесс выравнивания токарного станка с ЧПУ

Шаг 1 — Подготовка рабочей зоны

Первый шаг — установить токарный станок с ЧПУ на устойчивую поверхность. Поверхность также не должна вибрировать для плавной работы. Убедитесь, что на станине, ножках и вокруг нет грязи и мусора. Сейчас также самое время проверить наличие любых предыдущих несоосностей или неровностей пола.

Шаг 2 – Грубое выравнивание машины

Прежде чем приступить к надлежащему выравниванию, важно выполнить грубый уровень вашего станка. Это обеспечит плавный поток охлаждающей жидкости и стружки. Чтобы начать этот процесс, установите токарный станок на соответствующей высоте. Размещение должно быть выполнено таким образом, чтобы конвейер и поддоны для охлаждающей жидкости правильно помещались под ним.

Однако для лучшей устойчивости станок следует располагать как можно ниже. Кроме того, размещение станка в низком положении предотвратит разбрызгивание охлаждающей жидкости на пол во время работы.

Отрегулируйте внешние винты, чтобы создать значительный зазор между основанием машины и полом. После установки соответствующей высоты поднимите выравнивающую бригаду машины. Убедитесь, что винты не касаются земли, пока вы не закончите выравнивание.

Шаг 3 – Выполнение калибровки

Понимание уровней точности требует точной калибровки, чтобы определить, верны ли ваши измерения. Поэтому это шаг, который нельзя упускать.

Положите уровень на чистую и ровную поверхность. Некоторые машинисты используют гранитную поверхностную плиту, поскольку плита представляет собой плоскость с одной осью, которая считывает уровень. Другие полагаются на предварительно выровненные машины или поверхности, которые известны своей плоскостностью. Вы можете выбрать все, что позволит вам достичь своей цели.

Оставьте уровень на поверхности примерно на пять минут. Изучите положение пузырька, чтобы определить, отклоняется ли он от центральной точки. Вращайте уровень, пока не получите ровную ось.

Приложите к уровню тяжелую линейку, затем переверните ее на 180 градусов.0 и проверьте еще раз. Вам нужно внести корректировки, когда пузырек появляется в положении, не соответствующем центру.

Возможно, вам придется повторить процесс, пока не получите идеальное показание. Идеальное показание означает, что ваш уровень показывает «ноль». Как только он показывает «ноль» в обоих направлениях, калибровка завершена.

Шаг 4 – Достижение надлежащих уровней толерантности

Характер вашей работы определяет, будут ли жесткие допуски приоритетными или нет. Однако правильные уровни допусков приводят к повышению точности наряду с лучшей точностью. Если небольшое изменение размера детали приведет к ее нестабильности, то вам нужно обратить внимание на достижение жесткого допуска.

Проведите исследование, чтобы узнать, насколько жесткими должны быть ваши допуски (если таковые будут). Убедитесь, что ваша машина точно выровнена для выполнения требований.

Шаг 5 – Выравнивание в нескольких направлениях

Поместите уровень машиниста на станину станка. Отрегулируйте ножки под токарным станком так, чтобы пузырек был правильно выровнен. После этого переместите уровень на поперечный суппорт. Процедуру необходимо выполнить несколько раз, пока не будет достигнута необходимая точность.

Переместите уровень к концу задней бабки и проверьте. Регулировки следует выполнять до тех пор, пока пузырек не будет центрирован в трех положениях. После этого проверьте уровень спереди и сзади токарного станка с ЧПУ. При необходимости отрегулируйте ножки.

Шаг 6 – Тестовый прогон на точность

Положите квадратную деталь на стол и проверьте точность. Если вы добились точного выравнивания, приложите все опоры под магазином и электрическими шкафами.

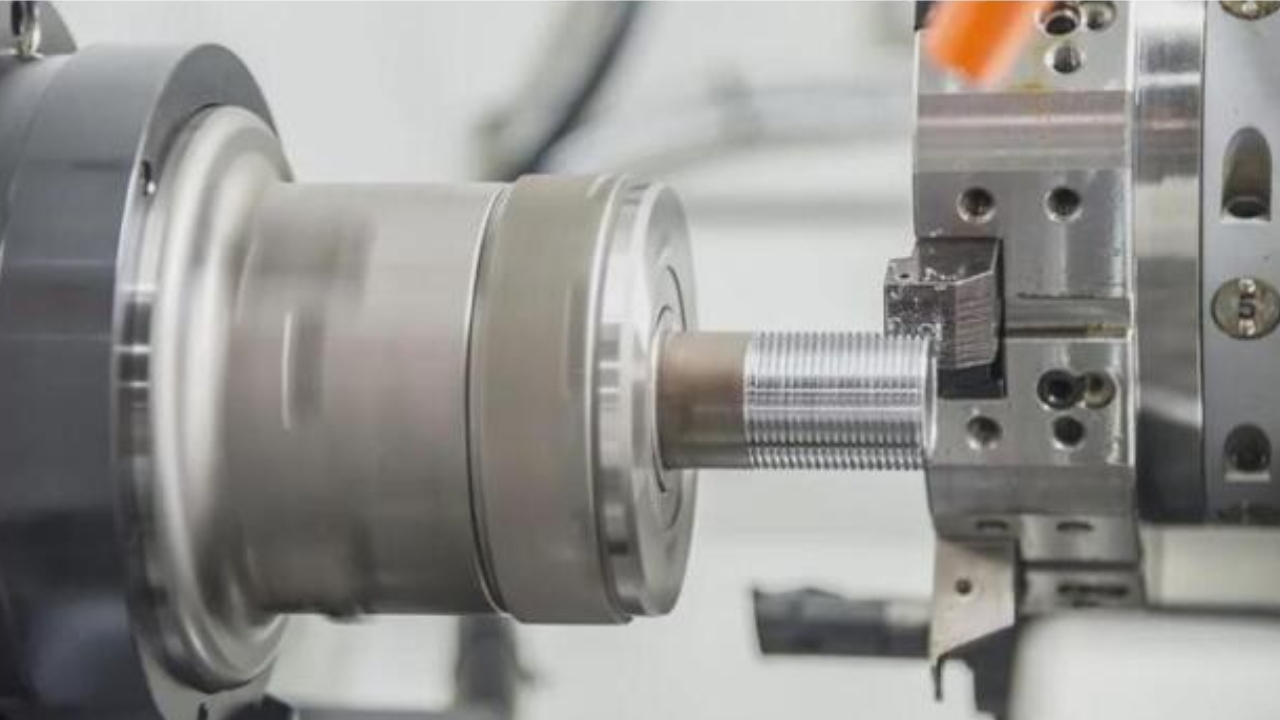

Как обслуживать станок с ЧПУ

• Периодически проверяйте выравнивание машины каждые 3–6 месяцев.
• Проводите оценку точности выравнивания каждый раз, когда вы перемещаете станок или выполняете интенсивную обработку.
• Регулярно проверяйте уровень вибрации и держите машину в среде с контролируемой температурой.

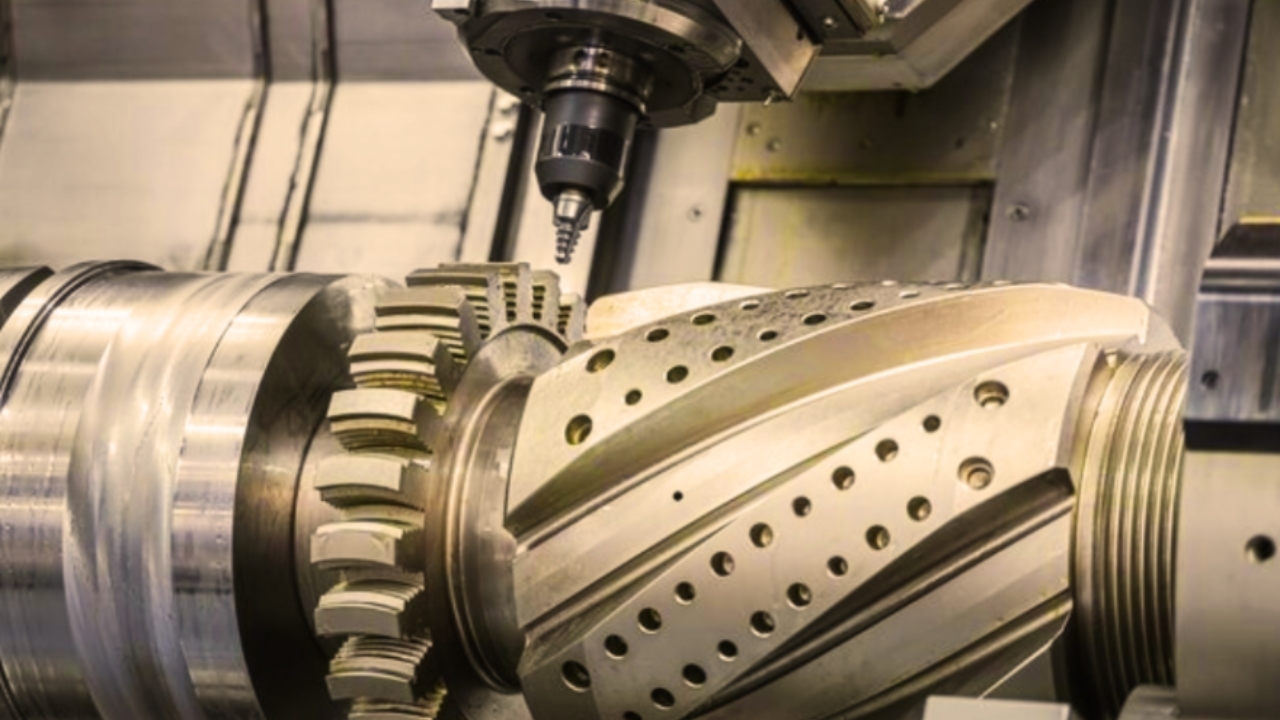

Часто задаваемые вопросы

Нужно ли выравнивать ЧПУ?

Для точной и аккуратной обработки высококачественных деталей станок с ЧПУ необходимо выровнять.

Как выровнять станину ЧПУ?

Сначала очистите станину. Затем проверьте и отрегулируйте уровень станины, если необходимо. Отрегулируйте заднюю бабку и используйте циферблатный индикатор, чтобы измерить любое отклонение. Ваша станина выровнена, если индикатор показывает ноль.

Какие проверки безопасности необходимо проводить перед запуском токарного станка?

Перед началом работы необходимо обеспечить чистое рабочее место и исправное состояние машины. Используйте средства индивидуальной защиты вместе с маской для лица для поддержания вашей безопасности.

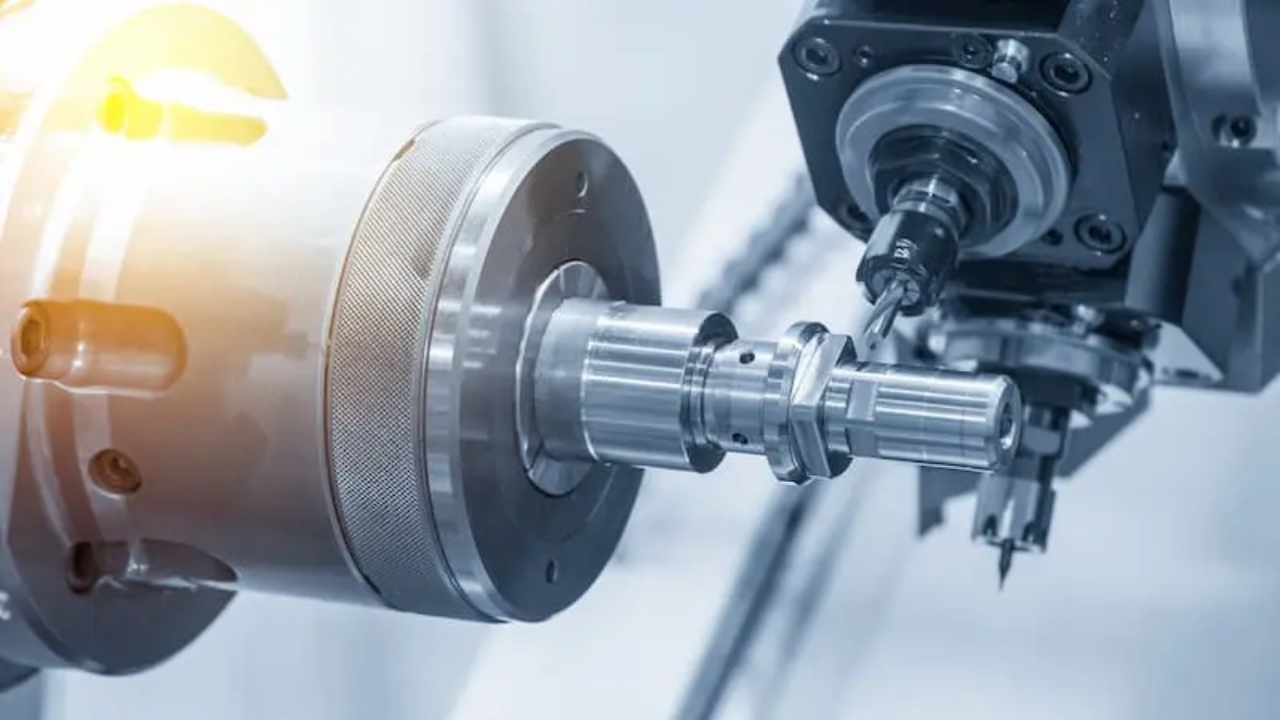

Заключение

Понимание того, как выровнять токарный станок с ЧПУ, является простой, но важной частью процесса обработки. Приведенные выше инструкции способствуют эффективным методам, которые повышают производительность и сокращают количество ошибок.
