كيفية استخدام مخرطة معدنية: عمليات آلة مخرطة السرير الفجوة
مقدمة عملية مقبض آلة المخرطة
موقف مقبض التشغيل
موقف التشغيل العالميمخرطة معدنية:
1 زر "إيقاف الطوارئ" للمحرك الرئيسي.
2 مقبض تحويل المغزل. هناك ثلاثة أوضاع نشطة للمغازل ذات السرعة العالية والمتوسطة والمنخفضة وموضعين صفريين لفصل محرك الأقراص عن محرك الأقراص.
3 المقبض الملولب. هناك نوعان من وضعي "اليد اليمنى" و "اليسرى". عندما يدور المغزل للأمام ، يجب أن يكون المقبض في وضع "اليد اليمنى". عندما يتم عكس المغزل ، يجب أن يكون المقبض في وضع "اليد اليسرى" ، وإلا فلن يكون هناك تغذية ، ولا يخضع الخيط لهذا القيد.
4 مقبض توسيع الملعب. هناك موضعان من "J (خطوة أساسية)" و "K (خطوة موسعة)".
5 مقبض تحويل المغزل. مع ثمانية أوضاع ، 2 و 5 مقابض ، 22 سرعة مغزل متوفرة.
6 مفتاح محرك مضخة التبريد.
7 مقبض تغيير نوع الخيط. هناك متري (t) إمبراطوري (أ) معامل قطر (م) قسم قطر (ع) شاهق بأربع بتات.
8 (أ) و 9 (ب) هما مقابض المجموعة الأساسية لصندوق التغذية. قم بتغيير نسبة الملعب أو التغذية ، واستخدم المقابض 8 و 9 معًا.
10 المقبض المزدوج. يتم ضرب إجمالي درجة الصوت ويتم مضاعفة التغذية في ثمانية أوضاع.
11 ، 14 هي عصا التحكم في المغزل. قم بتشغيل المغزل لعكس الدوران وإيقاف دوران المغزل.
12 قرص مربع الشريحة.
13 مقبض فتح وإغلاق الجوز. استخدم للخيوط.
15 عقارب غراب الذيل. يتم استخدام غراب الذيل المحمول.
16 مقبض لقط الذيل السريع. اربط صامولة الذيل. عندما يتعرض غراب الذيل لحمل كبير ، لا يتم استخدامه بشكل عام عند القطع.
17 مقبض التغذية الطولي والأفقي لحامل الأداة. يتم تحقيق جميع اتجاهات التغذية الطولية والجانبية لحامل الأداة وحركات التغذية الأمامية والخلفية بواسطة المقبض ، ويتم التحكم في الحركة السريعة في نفس الاتجاه بواسطة أزرار المقبض.
18 مقبض حامل الأدوات الصغير.
19 زر "إيقاف الطوارئ" للمحرك الرئيسي.
21 زر "بدء" المحرك الرئيسي.
22 مقبض أداة الفهرسة والتثبيت المربعة.
23 مقبض حامل الأداة (مقبض منزلق الأوسط). حركة جانبية يدوية (يتم تدويرها بآلاف المقابض وتمديدها ، كن حذرًا عند تشغيل الماكينة لمنع الإصابة).
24 العجلة اليدوية الطولية للصندوق المنزلق: استخدم العجلة اليدوية هذه عند تحريك حامل الأداة عموديًا.
تشاك التمركز الذاتي ثلاثي الفك

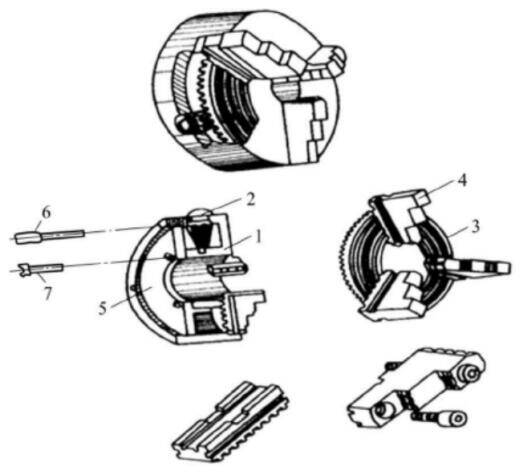

يعتبر ظرف التمركز الذاتي ثلاثي الفك أداة شائعة في ملفمخرطة المحرك، ويظهر هيكلها وشكلها في الشكل.
عندما يتم إدخال مفتاح تشاك في الفتحة المربعة للترس المائل 2 ، يتم تدوير الترس المخروطي الكبير 3. يحتوي الترس المخروطي الكبير 3 على خيط مسطح على الجانب الخلفي ، ويتم تعشيق الخيط المسطح مع الوجه النهائي للمخلب 4 ، بحيث يمكن تحريك المخالب الثلاثة في وقت واحد من أجل حركة الجاذبية المركزية أو الطرد المركزي. تتوفر خراطيش التمركز الذاتي المترية الشائعة الاستخدام في 150 ، 200 ، 250.
بدء وإيقاف مخرطة المعادن
1. تحقق مما إذا كان سرير المخرطة في الحالة الصحيحة. بمعنى ، يجب أن يكون مقبض تحويل المغزل 2 في الوضع المحايد (الوضع 0) ، ويجب أن تكون مقابض تشغيل المغزل 11 ، 14 في حالة التوقف ، ويجب أن يكون مقبض صمولة الفتح والإغلاق في وضع "التشغيل" ، أزرار "إيقاف الطوارئ" للمحرك الرئيسي 1 و 20 موجودة في حالة "فتح" (زر منبثق). بعد تأكيد الخطأ ، أغلق مفتاح الطاقة الرئيسي خلف المخرطة الجافة ، كما هو موضح في الشكل.
مفتاح الطاقة الرئيسي للمخرطة
2. اضغط على زر البدء الأخضر 21 الموجود على السرج لبدء تشغيل المحرك.
3. قم بتدوير مقبض تحويل المغزل 2 إلى السرعة المحددة ، ارفع مقبض التحكم في المغزل 11 أو 14 لأعلى لتحقيق الدوران الأمامي للمغزل ؛ يقع منتصف مقبض التحكم في المنتصف لإدراك توقف المغزل ؛ مقبض التحكم لأسفل لتحقيق دوران المغزل العكسي.
4. عند تحميل وتفريغ قطعة العمل ، وتغيير الأداة ، وقياس حجم قطعة العمل وتغيير السرعة ، اضغط على زر "إيقاف الطوارئ" للمحرك الرئيسي أو 20 توقف أول.
5. في حالة الطوارئ ، اضغط على زر "إيقاف الطوارئ" 20 من المحرك الرئيسي لإيقاف محور دوران المخرطة.
6. عندما يتم إيقاف المخرطة لفترة طويلة ، يجب إيقاف تشغيل مفتاح الطاقة الرئيسي للمخرطة.
عملية تحويل صندوق المغزل
يمكن استخدام مقابض تبديل المغزل 2 ، 5 لضبط سرعة المغزل من 11 إلى 1400 دورة / دقيقة.
تشغيل Slide Box
1. العجلة اليدوية الطولية لصندوق الانزلاق بعكس اتجاه عقارب الساعة 24 ， لف الصندوق المنزلق العجلة اليدوية الطولية في اتجاه عقارب الساعة 24 ， وحرك السرج إلى اليمين. كل شبكة على قرص المخرطة 1 مم.
عملية تغذية طولية 150 مم ، ثم تراجع طولياً 130 مم.
العملية ب العودة 20 ملم طوليا و 186 ملم طوليا.
2. أدر حامل الأداة في اتجاه عقارب الساعة (مقبض منزلق الأوسط) 23 يتحرك حامل الأداة بعيدًا عن المشغل (أي بشكل جانبي في الأداة) ؛ خلاف ذلك ، يتم سحبها جانبياً.
في تمرين مقياس لوح التزلج الأوسط ، يلزم التحرك بسرعة بطيئة ، مما يتطلب تبديل اليدين والتحرك بحرية ، والتمييز بين اتجاه التراجع والتراجع ، ويكون رد الفعل مرنًا والحركة دقيقة.
اللوحة الموجودة على اللوحة هي 0. 05 ملم.
العملية أ اضبط مقياس الانزلاق إلى موضع الصفر وقم بالتغذية في الاتجاه الأفقي 2 م.
العملية ب اضبط مقياس الشريحة على 25 والعودة الأفقية إلى 1 مم.
3. قم بتحريك مقبض التمرير الصغير في اتجاه عقارب الساعة لتحريك شريط التمرير الصغير للأمام ؛ أدر المقبض الصغير المنزلق عكس اتجاه عقارب الساعة لتحريك حامل الأداة إلى الخلف.
تتطلب تمارين لوح التزلج الصغيرة حركة بطيئة ومتساوية ، مما يتطلب تحريك اليدين بالتناوب.
كل شبكة على قرص لوح التزلج الصغير هي 0. 05 ملم ، والأسبوع 100 شبكة.
التطابق بين مقياس الوجه وعدد الخلايا.
العملية أ اضبط مقياس الشريحة الصغير إلى موضع الصفر وأطعمه طوليًا 3 مم.
العملية ب اضبط الشريحة الصغيرة بحجم 42 والاتجاه الطولي مرة أخرى إلى 12. 5 ملم.
تشغيل صندوق العلف
وفقًا للتغذية الرأسية والأفقية ، حدد موضع العجلة اليدوية والمقبض الموجود في صندوق التغذية وضبطهما. على سبيل المثال ، إذا تم تحديد التغذية الطولية لتكون 0. 307 مم / ص ، اضبط مقبض تغيير نوع الخيط 7 للمقياس (t) أو صندوق التغذية أو المقبض 8 (أ) ، 9 (ب) إلى 1 ، مقابض مزدوجة من 10 إلى III.
وفقًا لخطوة الخيط المُشغل آليًا ، تحقق من لوحة اسم صندوق التغذية.
عملية الأعلاف الآلية
حرك حامل الأداة مقبض التغذية الطولي والأفقي 18 بحيث يكون اتجاهه متسقًا مع اتجاه التغذية الطولي ؛ إذا قمت بالضغط على زر التقديم السريع أعلى المقبض ، فيمكن تحريك السرج طوليًا.
عندما يتم سحب المقبض 18 إلى موضع التغذية ، اضغط على زر التقديم السريع في الأعلى لتحريك حامل الأداة بسرعة وبشكل أفقي.
تشغيل حامل الأداة
أدر حامل الأداة المربعة ومقبض التثبيت بعكس اتجاه عقارب الساعة 22 can يمكن تدوير حامل الأداة عكس اتجاه عقارب الساعة لتغيير موضع أداة الدوران ؛ عند تدوير المقبض 22 في اتجاه عقارب الساعة ، يتم قفل حامل الأداة.
تثبيت كم Tailstock
كما هو مبين في الشكل ، يمكن ضبط مقبض تثبيت جلبة الذيل 25 في اتجاه عقارب الساعة لإصلاح غلاف غراب الذيل في الموضع المطلوب. اسحب مقبض تثبيت كم غراب الذيل 25 عكس اتجاه عقارب الساعة لتحرير غراب الذيل
عملية التقدم والتراجع عن Tailstock Sleeve
اقلب العجلة اليدوية للغراب الخلفي في اتجاه عقارب الساعة 15 لجعل كم غراب الذيل بارزًا ؛ أدر العجلة اليدوية للغراب الخلفي عكس اتجاه عقارب الساعة ، وسحب كم غراب الذيل.
موقف ثابت للذيل
اسحب مقبض التثبيت السريع لغراب الذيل 16 للخلف (بعيدًا عن المشغل) ، وقم بفك غراب الذيل ، وحرك غراب الذيل طوليًا على طول السرير إلى الموضع المطلوب ، ثم حرك الذيل للأمام (بالقرب من المشغل) يمسك المقعد بسرعة بالمقبض 16 إلى بسرعة تأمين غراب الذيل على السرير.
خطوات إزالة ظرف التمركز الذاتي
1 خطوات وطرق إزالة مكونات ظرف الظرف المتمركز ذاتيًا
(1) قم بفك مسامير التثبيت الثلاثة 6 وأخرج التروس المخروطية الصغيرة الثلاثة.
(2) قم بفك مسامير التثبيت الثلاثة 7 قم بإزالة غطاء الغبار 5 والترس المخروطي الكبير 3 باستخدام خيوط مسطحة.
2. طريقة تحميل الفكين الثلاثة
عندما يتم تثبيت ظرف الظرف ، يتم إدخال مربع مفتاح تشاك في الفتحة المربعة للعتاد المخروطي للدوران ، ويتم تدوير الخيط المستوي للترس المخروطي الكبير. عندما يتم تشغيل برغي الخيط المسطح ليقترب من فتحة المبيت ، يتم تحميل الفك رقم 1 في فتحة المبيت. يتم تحميل الفكين المتبقيين بالترتيب رقم 2 ورقم 3 ، وطريقة التحميل هي نفسها كما في السابق.
3 تمارين تحميل وتفريغ تشاك على عمود الدوران
(1) عند تثبيت ظرف الظرف ، قم أولاً بتنظيف جزء التوصيل وإعادة التزود بالوقود لضمان دقة تثبيت ظرف الظرف.
(2) بعد ثمل ظرف الظرف على المغزل ، يجب إرفاق مستوى حافة الظرف ومستوى المغزل بإحكام.
(3) عند تفريغ الظرف ، ضع ارتفاعًا معينًا من كتلة الخشب الصلب أو الذهب الناعم بين المخالب على الجانب الآخر من المشغل وسطح سكة التوجيه ، ثم أدر المخالب إلى الوضع الأفقي القريب وعكس الاصطدام ببطء . عندما يكون تشاك مفكوكًا ، يجب عليك إيقاف السيارة على الفور ثم استخدام يديك لقلبها.
4. ملاحظات
(1) عند تحميل وتفريغ لوحة التجويف على المغزل ، أدخل قضيبًا حديديًا في فتحة المغزل وقم ببطانة واقي السرير لمنع تلف سطح السرير.
(2) عند تركيب ثلاثة مخالب ، استمر في عكس اتجاه عقارب الساعة ومنع برغي الخيط المسطح من الانقلاب.
(3) عند تحميل تشاك ، لا تدفع لمنع الخطر.
طريقة للتخلص من السفر الفارغ للقرص
عند تدوير السرج والشريحة الوسطى ومقبض الانزلاق الصغير ، خاصةً عندما يدور المقبض الدوار عدة مرات أخرى ، إذا تم إرجاع المقبض ببساطة إلى الوراء ، فتبين أن الاتصال الهاتفي يدور ، والحامل غير متزامن. أثناء الحركة ، يرجع ذلك إلى الفجوة بين برغي الرصاص الداخلي والجوز ، مما يؤدي إلى حدوث ضربة خاملة.
إذا تم تدوير القرص عدة مرات أخرى ، فيجب إعادته إلى الاتجاه المعاكس ثم نقله إلى الدرجة المطلوبة ، كما هو موضح في.
