كيفية تثبيت المخروط على مخرطة CNC

تؤدي مشاكل التدرّج في عمليات التحكم الرقمي بالحاسوب (CNC) إلى عدم دقة الأجزاء المُشَكَّلة، مما يؤدي إلى تعطل الإنتاج. معرفة كيفية إصلاح التفتق على مخرطة CNC يعتبر هذا الأمر مهمًا بالنسبة للمصنعين والهواة والميكانيكيين. من المهم جدًا ضمان الحفاظ على الجودة.

اقرأ المزيد للحصول على دليل حول كيفية معالجة هذه المشكلة.

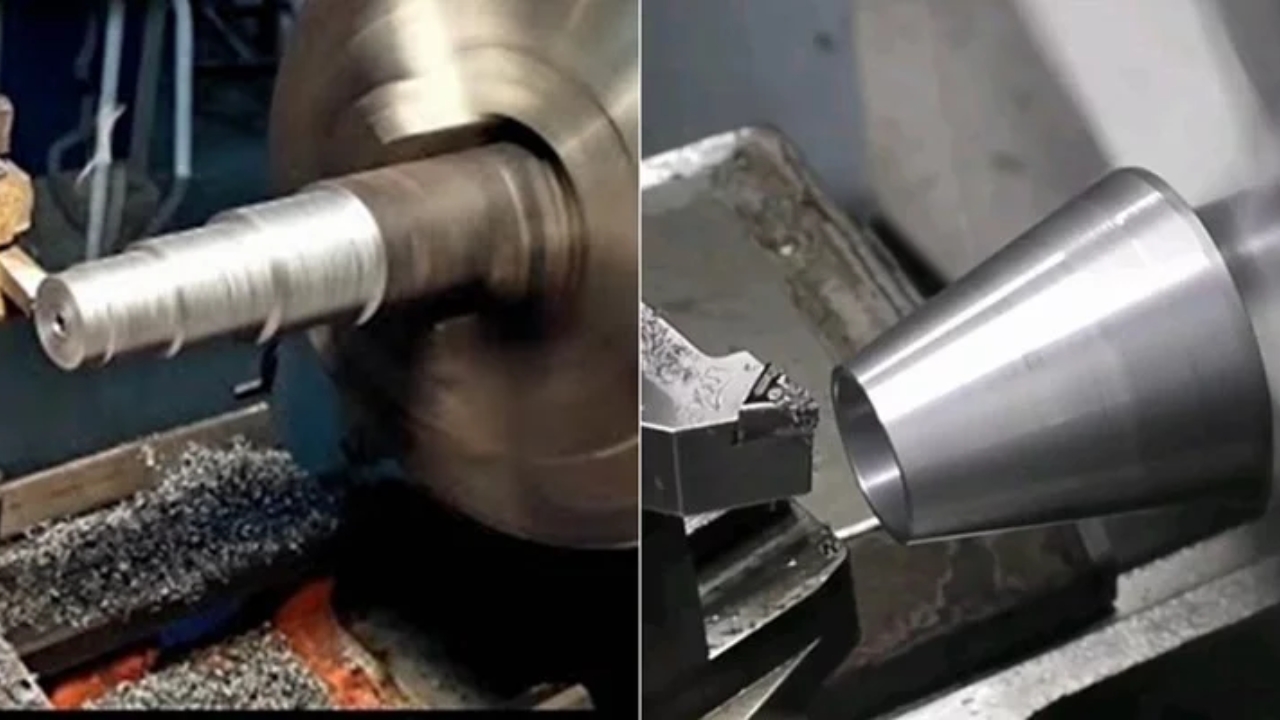

الأسباب الشائعة لمشاكل التفرع في مخرطات CNC

الانحراف هو انحراف زاوي غير مقصود عن سطح العمل أو المحور الطبيعي. إليك بعض الأسباب الشائعة لمشاكل الانحراف التي تستحق الاهتمام:

عدم المحاذاة

قد يؤدي عدم محاذاة رأس المخرطة ومؤخرة المخرطة إلى مشاكل في التدرّج. قد لا يتحرك المغزل بدقة إذا كان سطح المخرطة متآكلًا أو غير مستوي بشكل صحيح. كما يمكن أن يحدث التدرّج غير المقصود بسبب أجزاء مفكوكة أو متحركة. أي خطأ طفيف في أيٍّ من هذه الأخطاء قد يؤثر سلبًا على العمليات.

مشاكل الأدوات

الأداة غير المُعدّلة بشكل صحيح أو المُهترئة قد تُؤدي إلى قطع خشن. إذا كان ارتفاع الأداة أو نصف قطر مقدمتها غير صحيح، فقد يُسبب ذلك مشكلة أيضًا. قد يكون القطع الخشن ناتجًا عن انحراف ناتج عن بروز زائد للأداة. إذا كانت أسطح المشبك متسخة أو تالفة، فقد يُسبب ذلك أيضًا مشاكل.

الحرارة الزائدة والإجهاد

قد تؤثر الحرارة الزائدة على أبعاد قطعة العمل. كما قد يتسبب إجهاد المادة في تشوهها وتناقص حجمها.

أخطاء معلمات القطع

قد تظهر تشققات في حال عدم ضبط سرعات المغزل ومعدلات التغذية. قد يؤدي اختيار عمق القطع بشكل غير صحيح إلى قطع غير متساوٍ. إذا لم تكن أداة القطع مُعوّضة بشكل صحيح، فإنك تزيد من احتمالية عدم دقة القطع.

كيفية إصلاح مشاكل التدرج في مخرطة CNC

قبل الخوض في الحلول، من المهم ملاحظة أن المشاكل قد تكون متعلقة بالآلات أو الأدوات أو بمشكلة تعيق العمل. أولاً، حدد نوع المشكلة التي تواجهها قبل إيجاد حل لها.

تسوية الماكينة

من الأسباب الشائعة لاختلال التدرج عدم المحاذاة. إذا كانت زوايا المخرطة ووسادات ضبطها مرتخية، فقد يحدث انحراف خطير. لذا، فإن محاذاة أو تسوية الآلة بشكل صحيح تُصلح مشاكل التدرج.

باستخدام ميزان الفقاعات، تأكد من محاذاة الآلة بشكل صحيح. بالإضافة إلى ذلك، تأكد من استواء المخرطة لمنع التواء سطحها أثناء العمل.

يمكنك ضبط التسوية بدقة باستخدام ميزان آلي دقيق مثل ميزان ستاريت. يُصحح هذا التوازي الأفقي والرأسي لقضبان توجيه السرير.

ضبط محاذاة ذيل المخروط

يحدث أحيانًا عدم محاذاة ذيل المخروط أثناء العمل. التأكد من حركته بسلاسة دون أي عوائق سيمنع التدرج.

استخدم مؤشرًا للتحقق من محاذاة ذيل المغزل بشكل صحيح. صحح أي عيب قد تلاحظه. قد يشمل ذلك ضبط البراغي وإزالة أو إضافة الحشوات.

تأكد من عدم وجود أي تآكل في ريشة ذيل المخرطة، فقد تُسبب الريشة المتآكلة مشاكل. قم بإجراء أي تعديلات ضرورية على إزاحة ذيل المخرطة لضمان سلاسة التشغيل.

استخدم مشبكات التثبيت

مشابك التثبيت ضرورية لتقليل الانحراف. استخدامها غير قابل للنقاش.

تأكد من تركيب ظرف التثبيت بشكل صحيح، وأنه يُمسك قطعة العمل دون ضغط زائد. هذا يضمن محاذاة القطع. أثناء العمل، تحقق من وجود أي انحراف على فترات.

للتخلص من الأوساخ والحطام، نظّف أسطح التلامس. استخدم أداة كاشطة لتلميع السطح لإزالة الخدوش الطفيفة. يُحسّن هذا من قوة التماسك، ويُقلل الاهتزاز، ويُحسّن مظهره.

ضبط القدمين

توفر أقدام الآلة ثباتًا، وهو أمرٌ أساسيٌّ لكفاءة العمل. تمنع الأقدام المستوية الآلة من الحركة أثناء التشغيل.

تأكد من تثبيت جميع أرجل تسوية الآلة. قم بإجراء التعديلات اللازمة إذا لزم الأمر.

استخدم البرمجة التدريجية

تساعد البرمجة التدريجية على تقليل الأخطاء وإصلاح التناقص التدريجي. وتحديدًا، يُعد استخدام رموز U وW تغييرًا جذريًا يضمن الاتساق.

U يرمز إلى المحور X المتزايد، بينما W يرمز إلى المحور Y المتزايد. يمكن إبطاء الإنتاج بإعادة الحساب في كل مرة. يمكنك إجراء تغييرات سريعة باستخدام هذه الرموز.

ستساعدك هذه التعديلات البسيطة على تحديد الأخطاء وإجراء التعديلات اللازمة لتحسين سير العمل.

ضبط معلمات القطع

قم بإجراء أي تغييرات أو فحوصات ضرورية على معدلات التغذية وسرعات المغزل. قلل عمق القطع إذا لاحظت أي انحراف. استخدم ميزات التعويض المتوفرة في وحدة التحكم الرقمية CNC للحصول على تعويض مناسب للأداة وتصحيح التدرج.

التعليمات

ما هو السبب الذي يجعل مخرطة CNC تقطع شكلًا مخروطيًا؟

قد يحدث هذا لأسباب متعددة. من الأسباب الشائعة محاذاة ذيل الماكينة، أو تآكل أجزاء الآلة، أو ضعف الأداة، أو عدم استواء القواعد. يمكن حل المشكلة بالفحص الدوري والتعديلات والاستبدال.

كيف يمكنني قياس المخروط بدقة على مخرطة CNC؟

يمكنك استخدام طرق مختلفة لقياس دقيق. يمكن أخذ قياسات دقيقة باستخدام مقياس التدرج أو آلة القياس الإحداثية (CMM). تساعد هذه الأدوات على قياس زوايا وأبعاد التدرج.

كيف أقوم بضبط المخروط على مخرطة CNC الخاصة بي؟

إحدى الطرق الشائعة الاستخدام هي طريقة الركيزة المركبة. يمكنك استخدامها بإمالة الركيزة المركبة نحو الزاوية المطلوبة. بعد ذلك، باستخدام الزاوية الموجهة، تُمرّر الأداة على طول قطعة العمل. وهناك طريقة أخرى تتمثل في استخدام أداة خاصة تُسمى أداة التشكيل لإنشاء الشكل المخروطي.

خاتمة

إن فهم كيفية تثبيت المخروط على مخرطة CNC يحقق الكفاءة ويقلل الأخطاء. سواء كنت خبيرًا في مجال CNC أو مصنعًا، فإن تطبيق الخطوات المذكورة أعلاه من شأنه أن يساعدك في تحقيق إنتاج ودقة أفضل.
